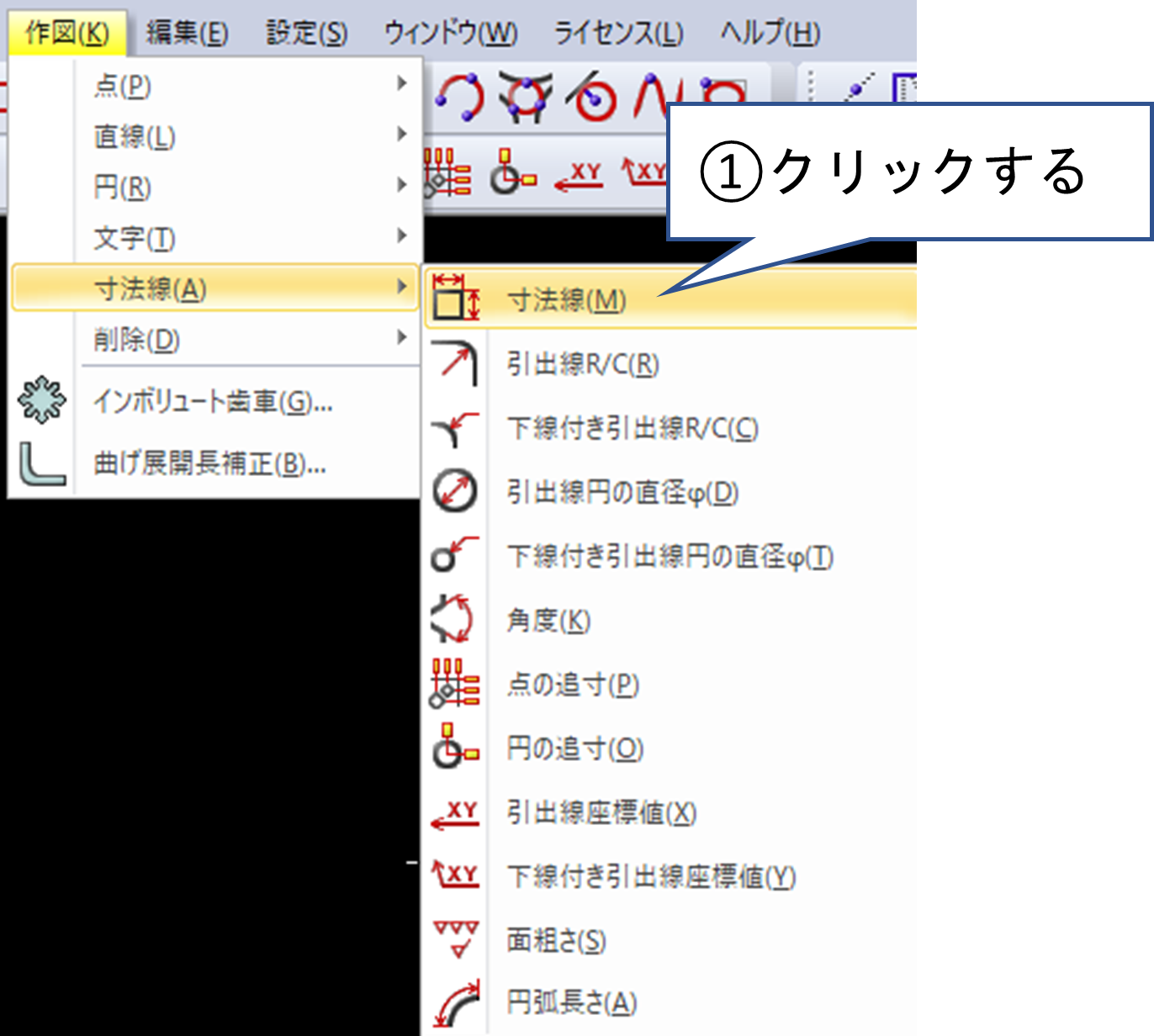

（1）NAZCA5 CADの[作図]＞[寸法線]＞[寸法線]をクリックします。

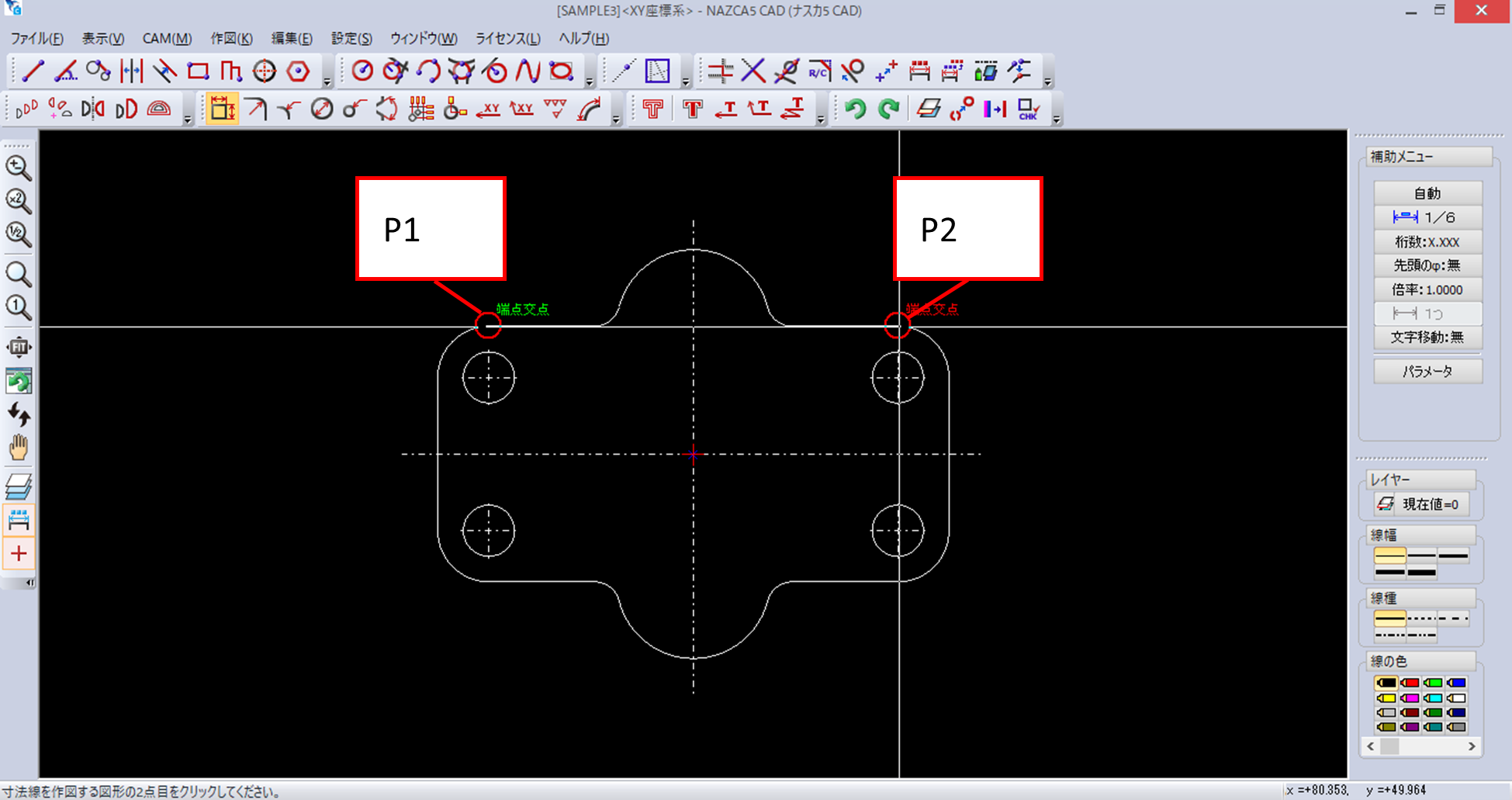

（2）測りたい線の端点（P1～P2）をそれぞれクリックします。

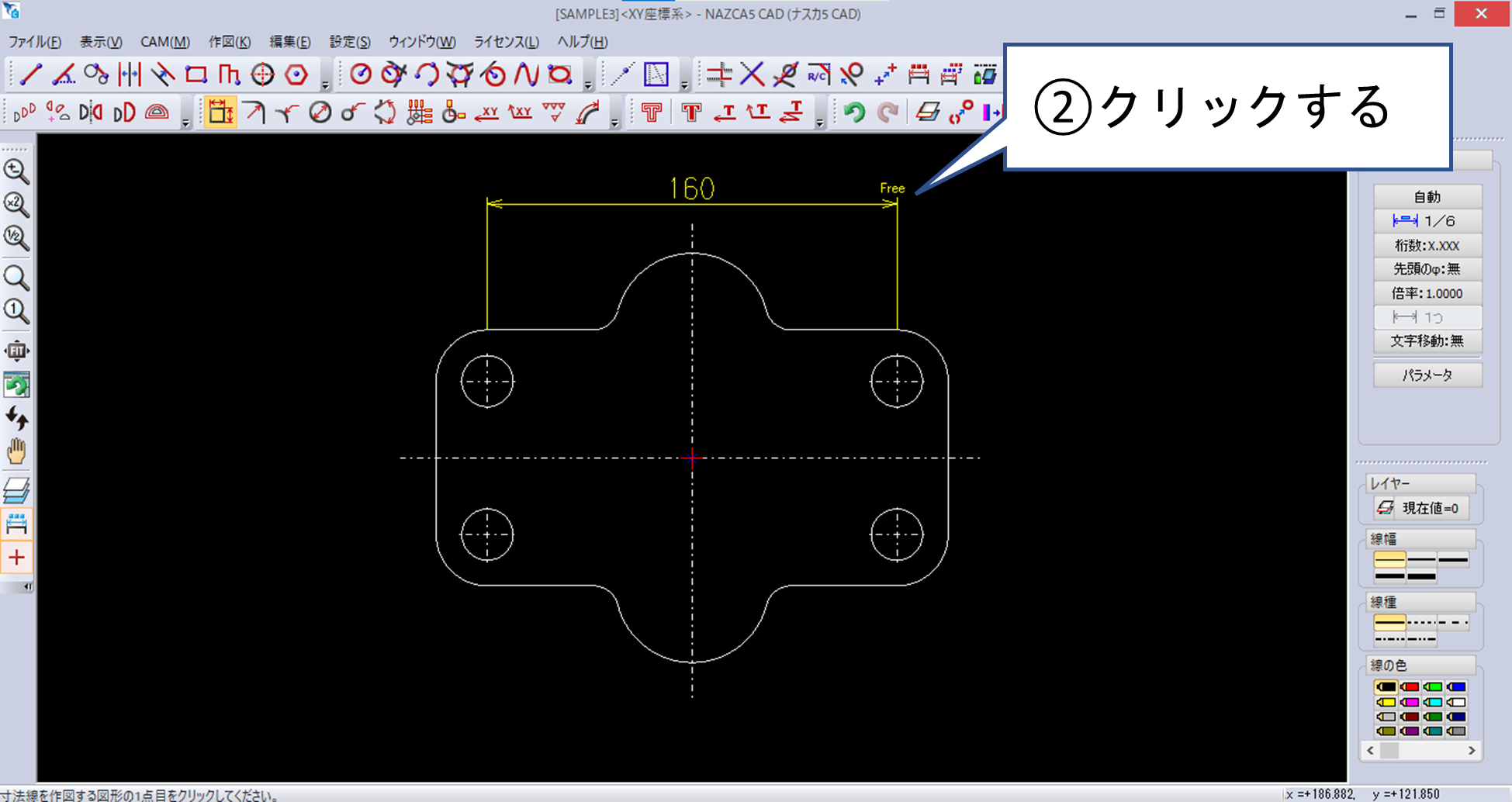

（3）クリックすると、寸法線がマウスに追従します。
　　  キーボードのカーソルキー（矢印キー）の上下で文字の大きさを調整したあと、表示したい位置でクリックすると、寸法線が表示されます。



また補助メニューにて、以下の設定ができます。
・寸法線の方向（自動/水平/垂直/斜め）
・矢印の形
・数値の小数点以下の桁数
・数値先頭のφの表示/非表示
・数値の倍率
・入力方法（1つ/連続）
・パラメータの設定（矢印の大きさ/文字の大きさ/色など）
・文字移動の有無

詳細はNAZCA5 CADのヘルプをご覧ください。

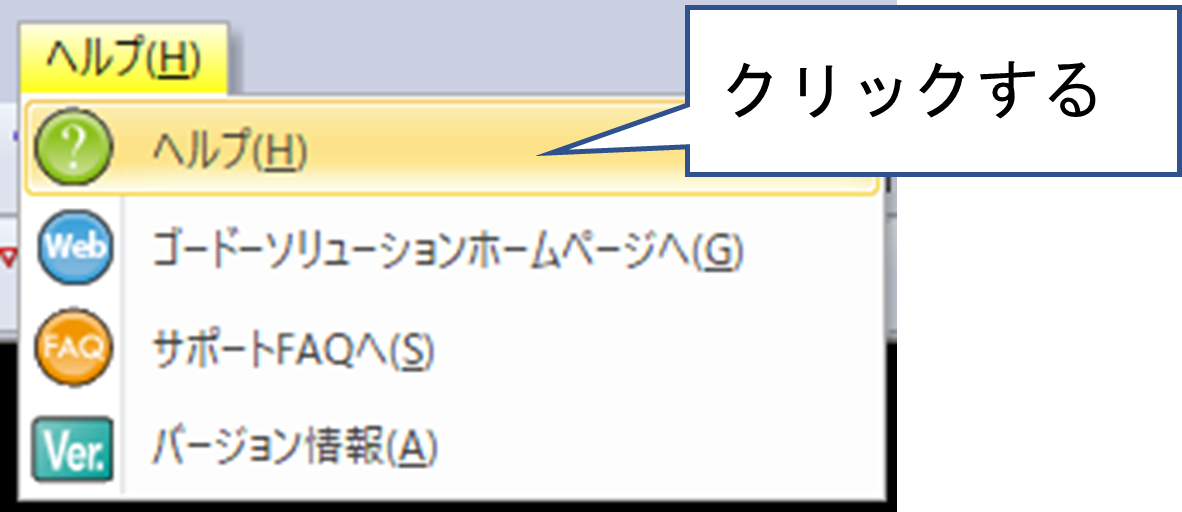

（1）NAZCA5 CADの[ヘルプ]＞[ヘルプ]をクリックします。

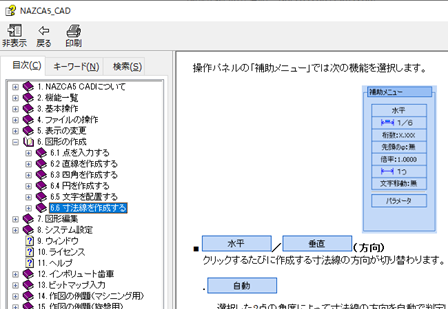

（2） [目次]＞[6．図形の作成]＞[6.6 寸法線を作成する]にて、詳細をご確認ください。
