[円の中心抽出] 機能で中心座標値の出力が可能です。

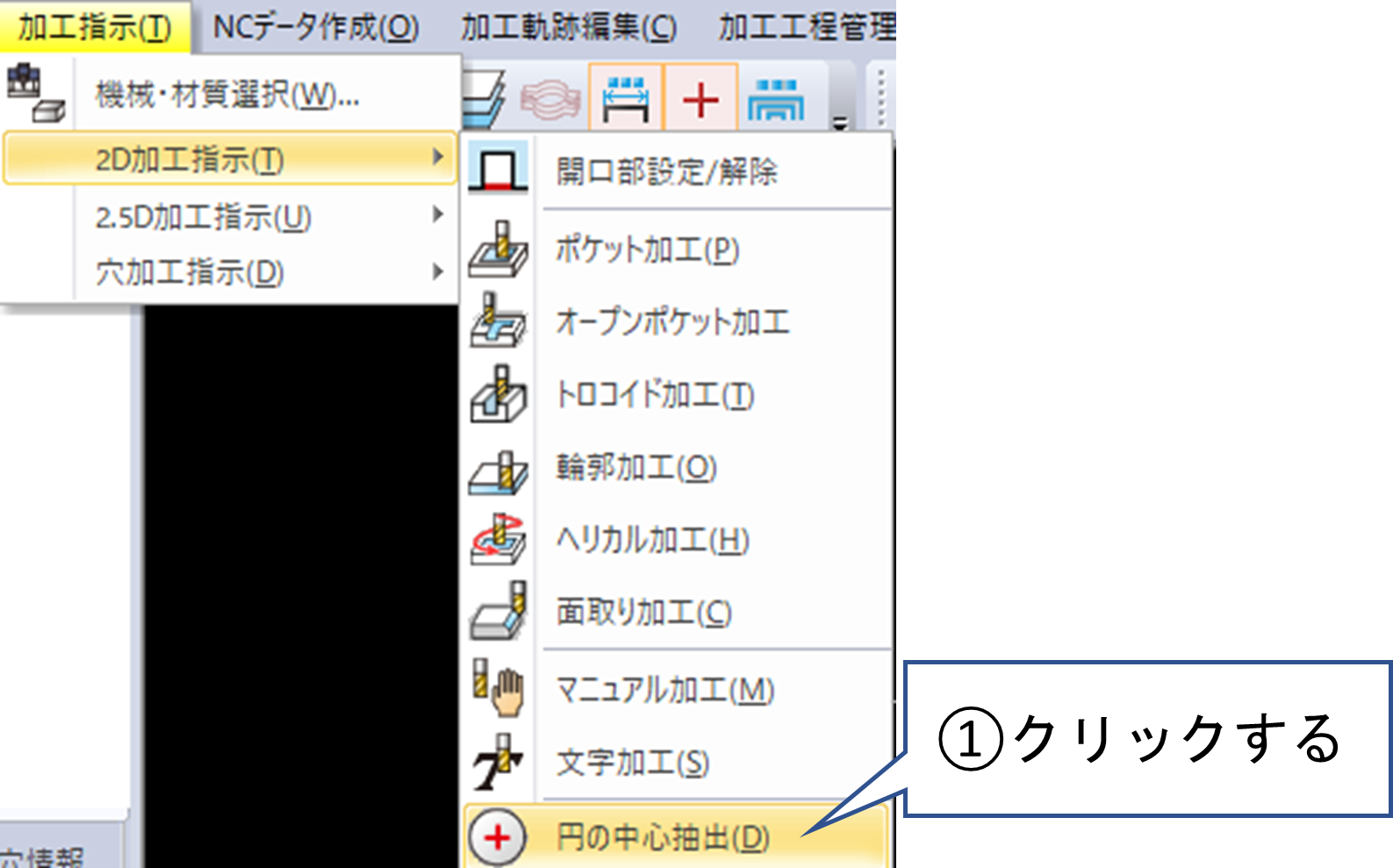

（1）NAZCA5CAMMillを起動し、[加工指示]＞[2D加工指示]＞[円の中心抽出]をクリックします。

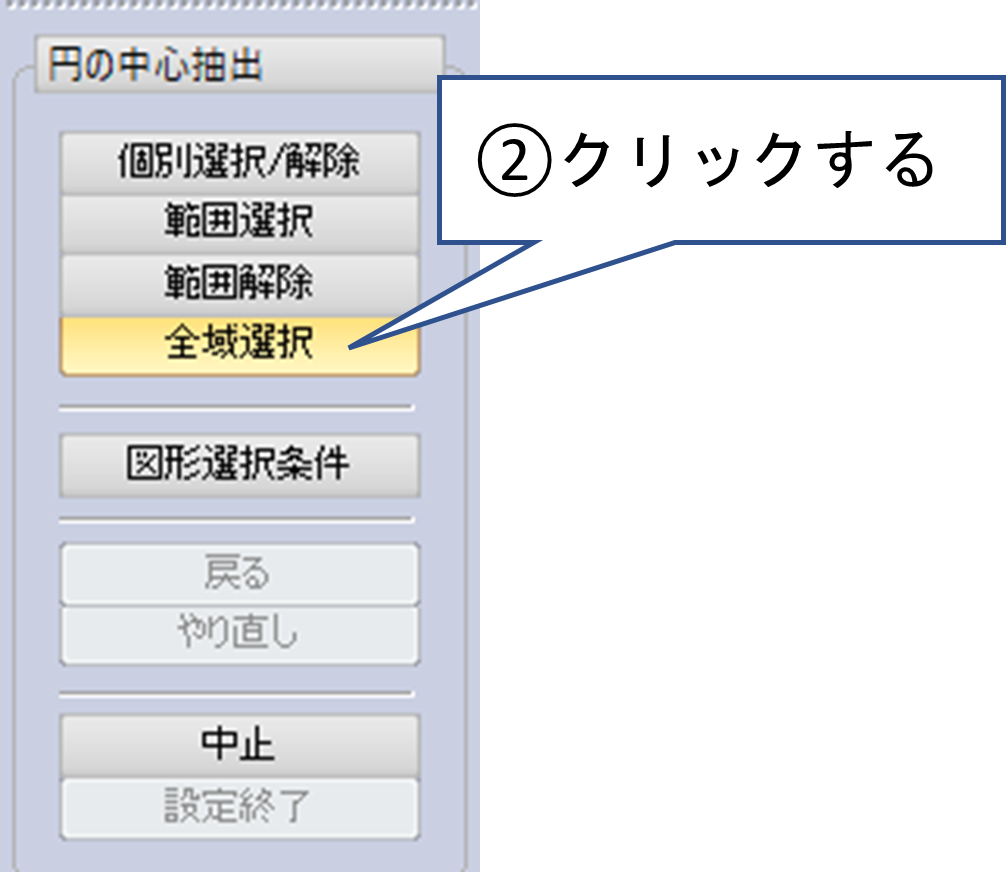

（2）範囲を選択します。画面右側に[円の中心抽出]画面が表示されるので、[個別選択/解除][範囲選択][全域選択]のいずれかを選択し、範囲を選択します。
今回は[全域選択]を選択します。

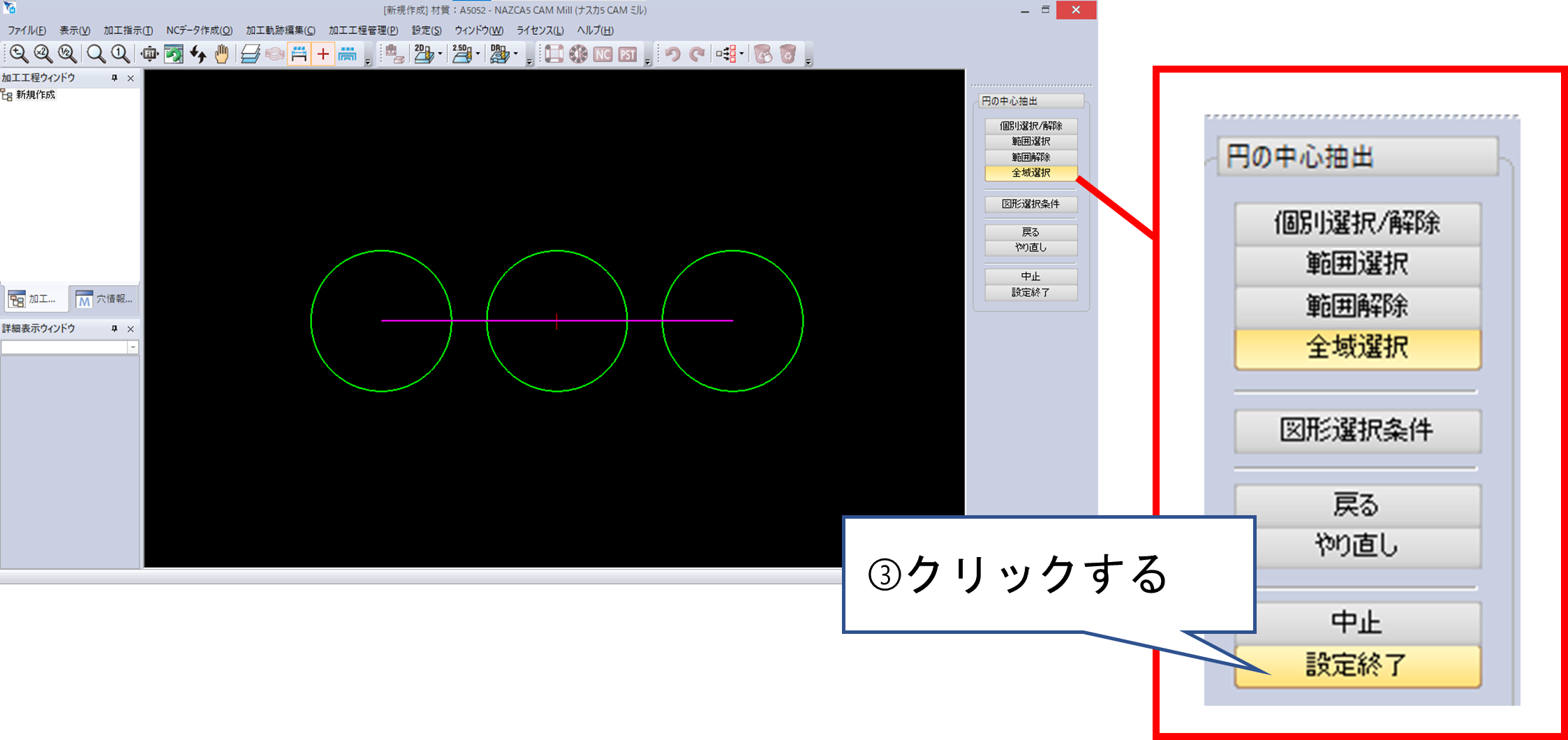

選択範囲が緑色に変わります。問題なければ、[円の中心抽出]画面の[設定終了]をクリックします。



上手く選択できない場合は、[図形選択条件]で条件がついている可能性があります。

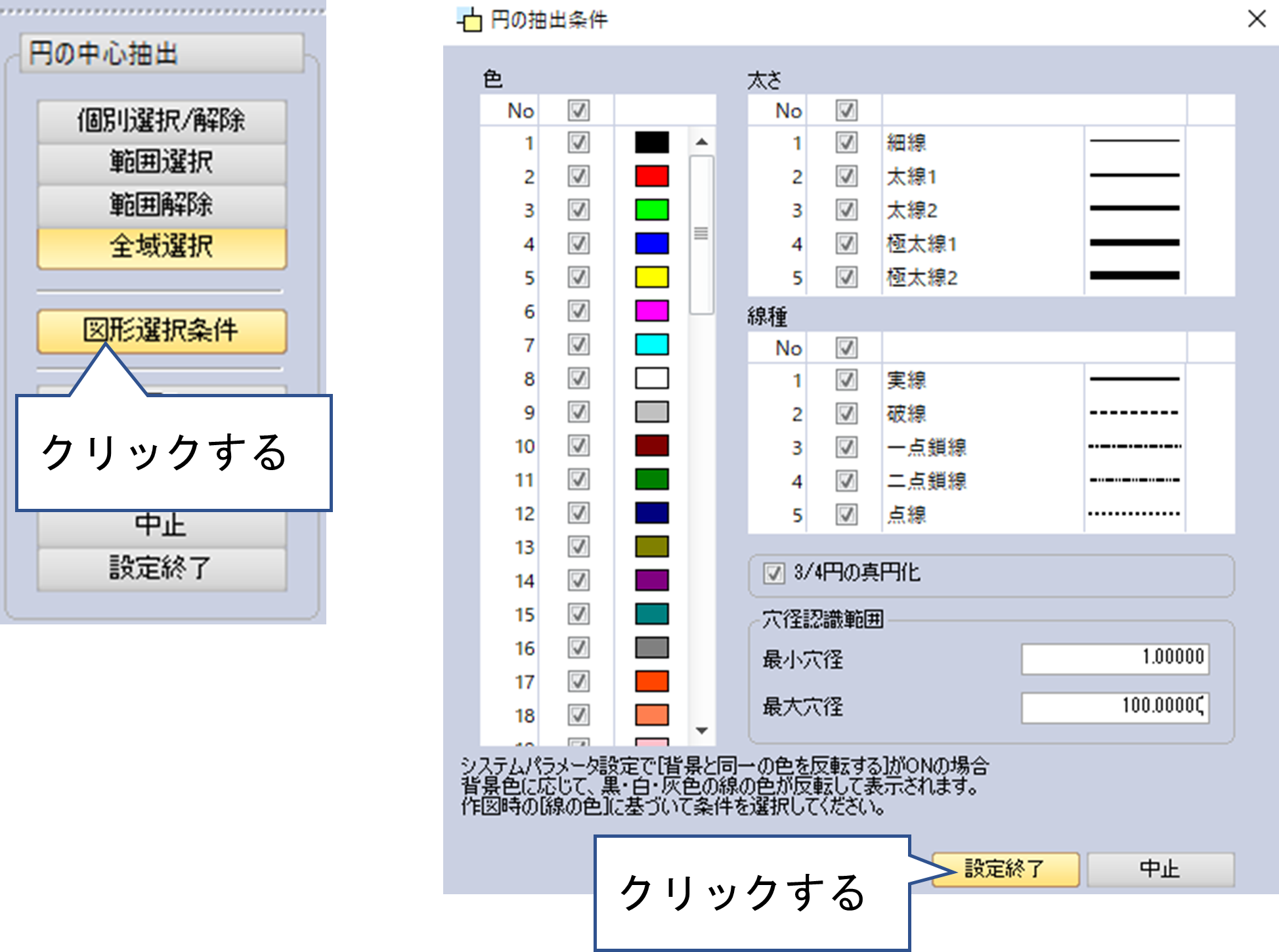

[円の中心抽出]画面の[図形選択条件]をクリックし、すべてにチェックがついているか、[穴経認識範囲]の設定をご確認ください。
設定を変更した場合は、[設定終了]をクリックしてください。

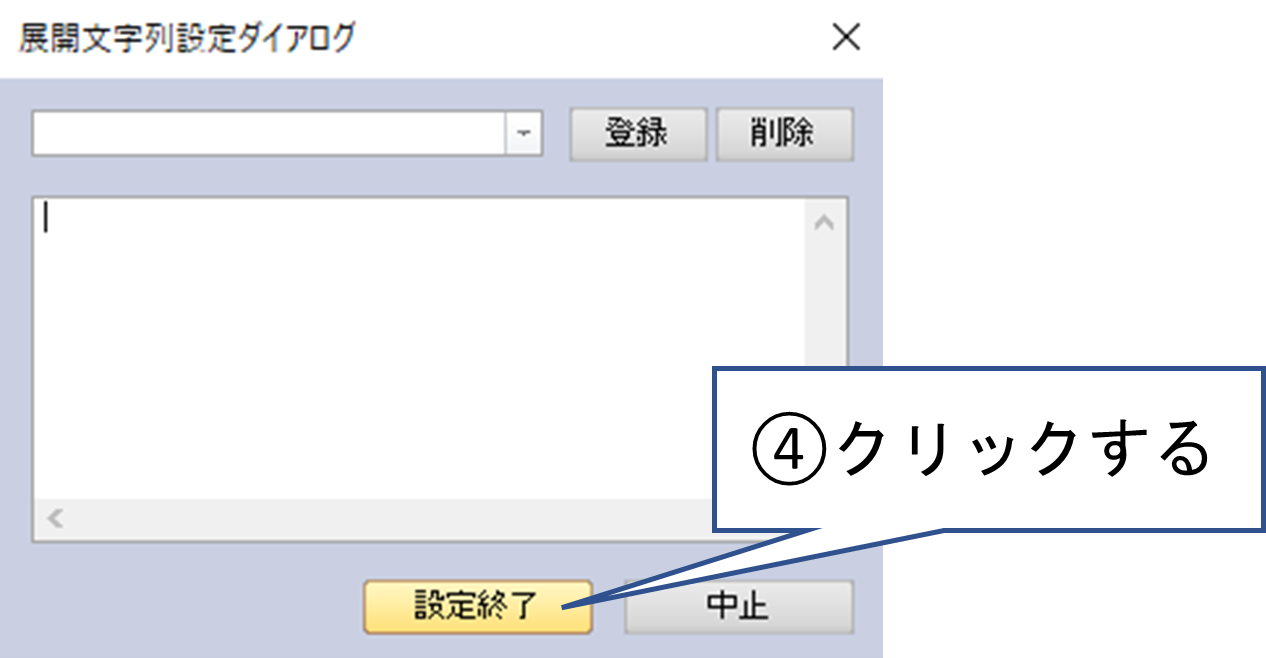

（3）展開文字列ダイアログが表示されますが、空欄にして[設定終了]をクリックします。
空欄にすると、穴の中心座標のみが出力されます。

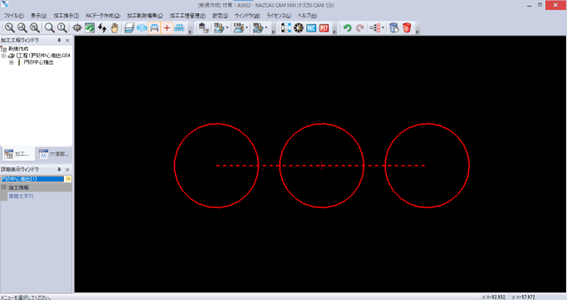

（4）円の中心抽出が完了すると、加工範囲が赤色に変わります。



（5）NCデータを出力します。

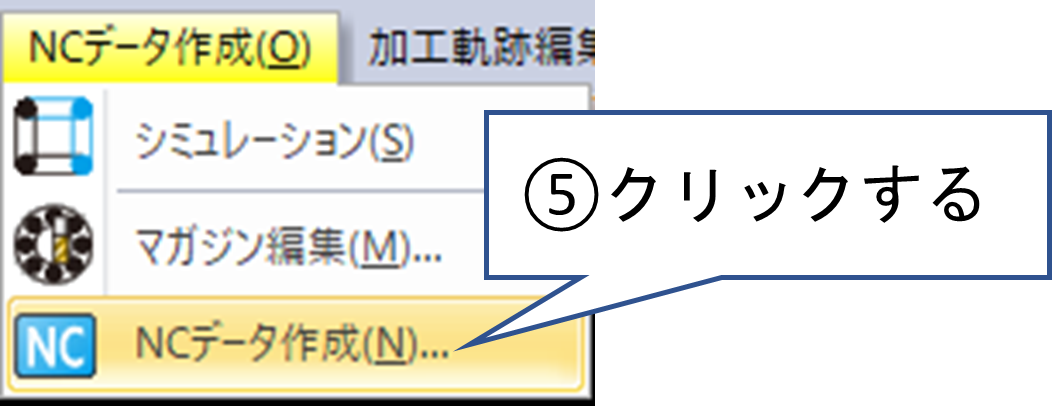

[NCデータ作成]＞[NCデータ作成]をクリックします。

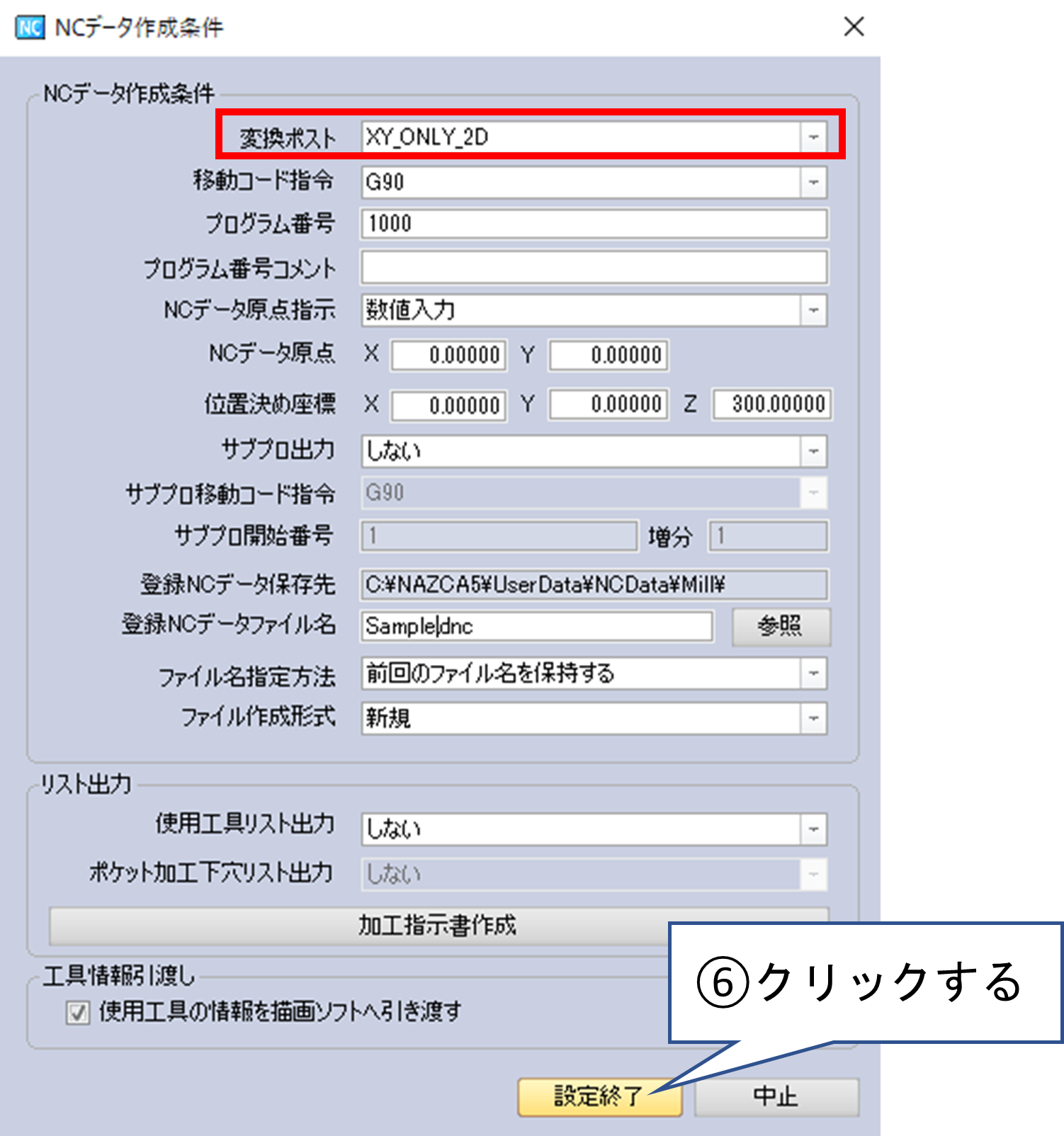

（6）[NCデータ作成条件]画面で、[変換ポスト]を「XY_ONLY_2D」に設定し、そのほかの条件も設定して、[設定終了]をクリックします。

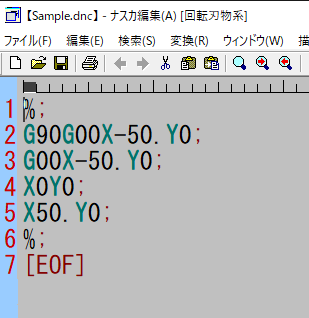

（7）穴の中心座標のみを出力することができました。
