サポートに関するFAQ

Q 加工工程を複写する方法を教えてください。

A

  [加工工程複写]機能で複写することができます。
  (1)NAZCA5CAMのメニューバー[加工工程管理]>[加工工程複写]をクリックします。複写方法は4種類あります。
   ・マウス指示複写
   ・距離指定複写
   ・格子状複写
   ・回転複写


<マウス指示複写の場合>

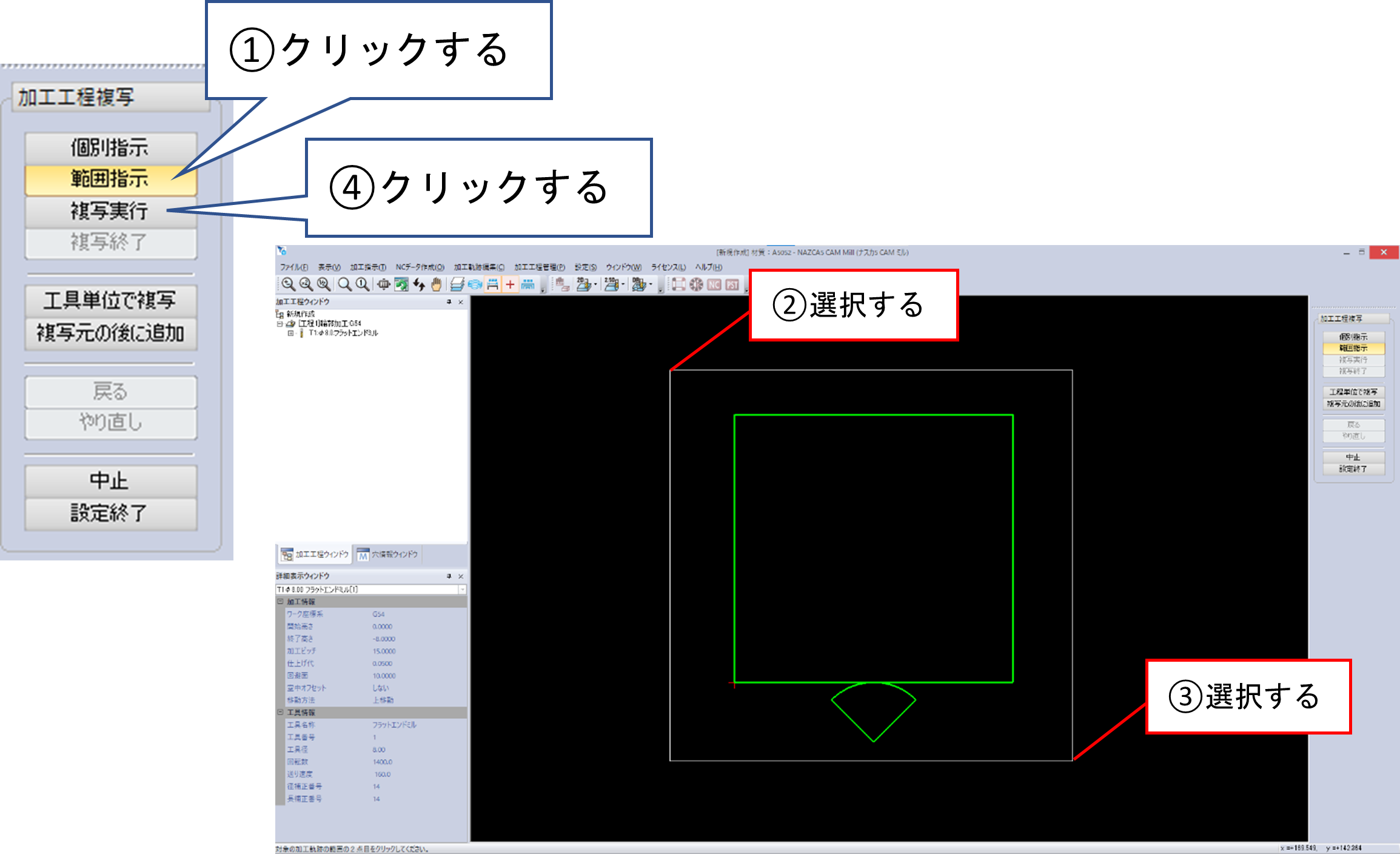

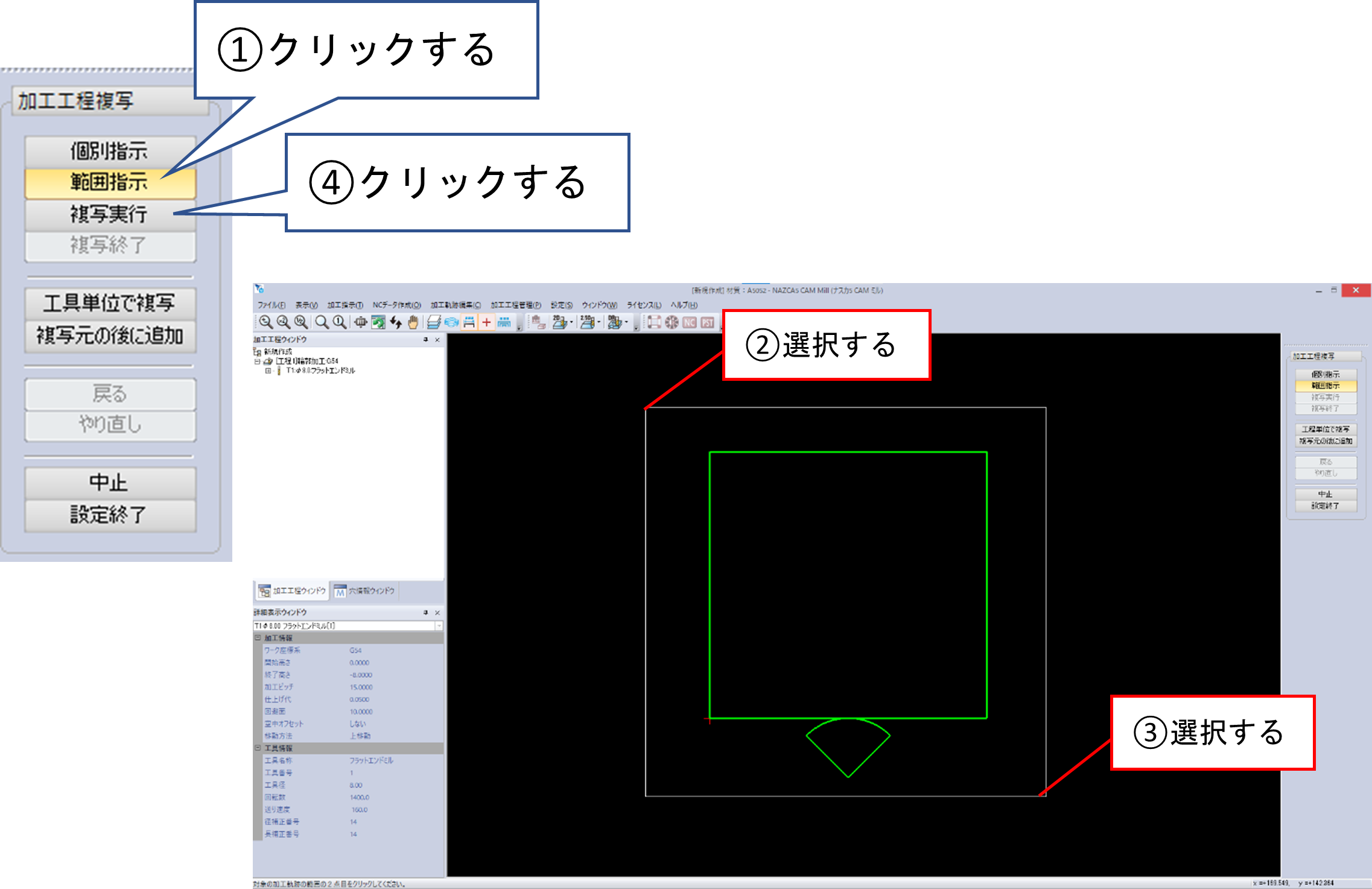

(1)右側の加工工程複写メニューで[個別指示]または[範囲指示]をクリックして、対象の加工軌跡範囲を選択します 。選択した範囲は緑色になります。
その後、[複写実行]をクリックします。

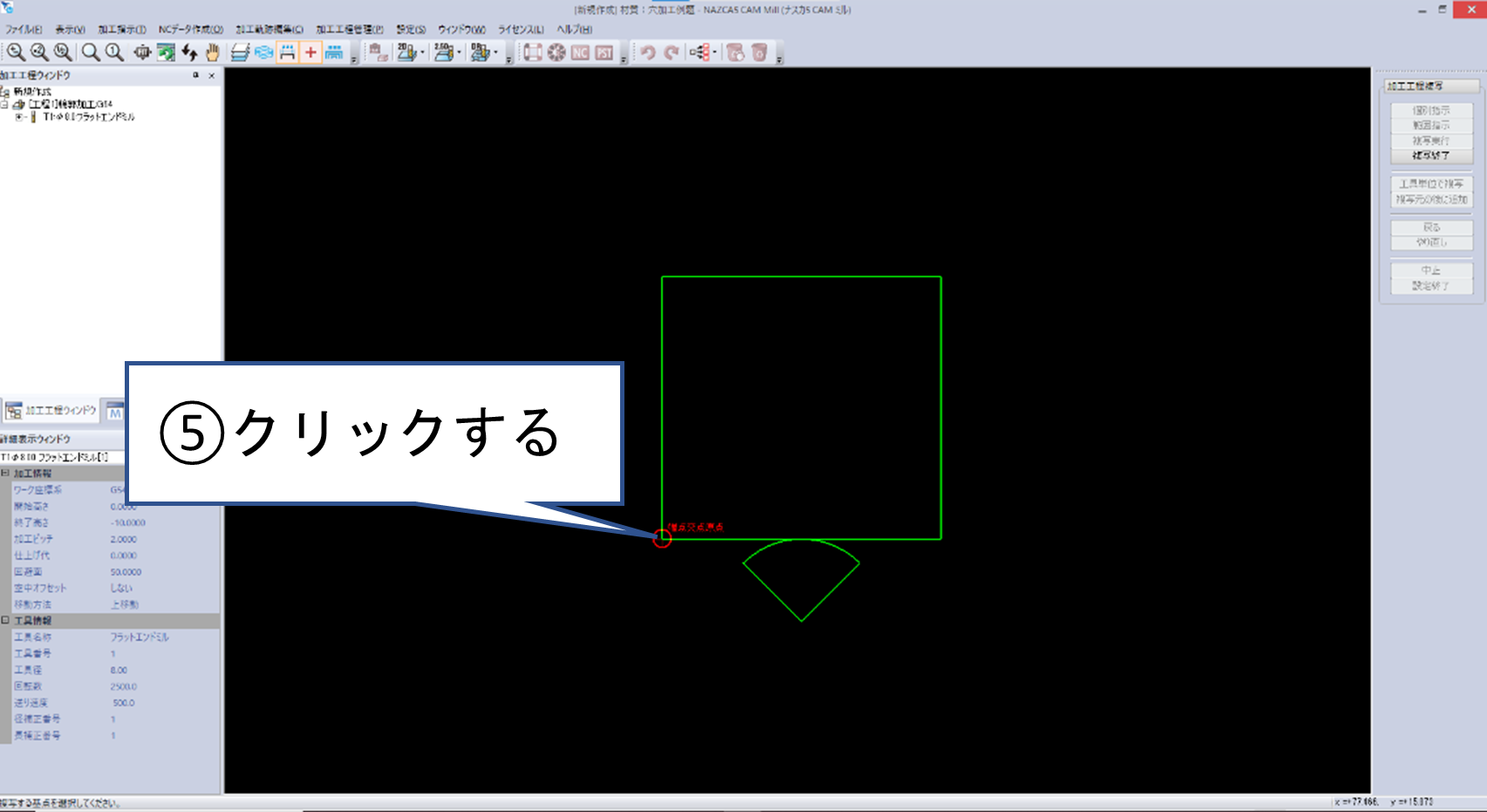

(2)複写する基準点をクリックします。ここでは左下端点をクリックします。

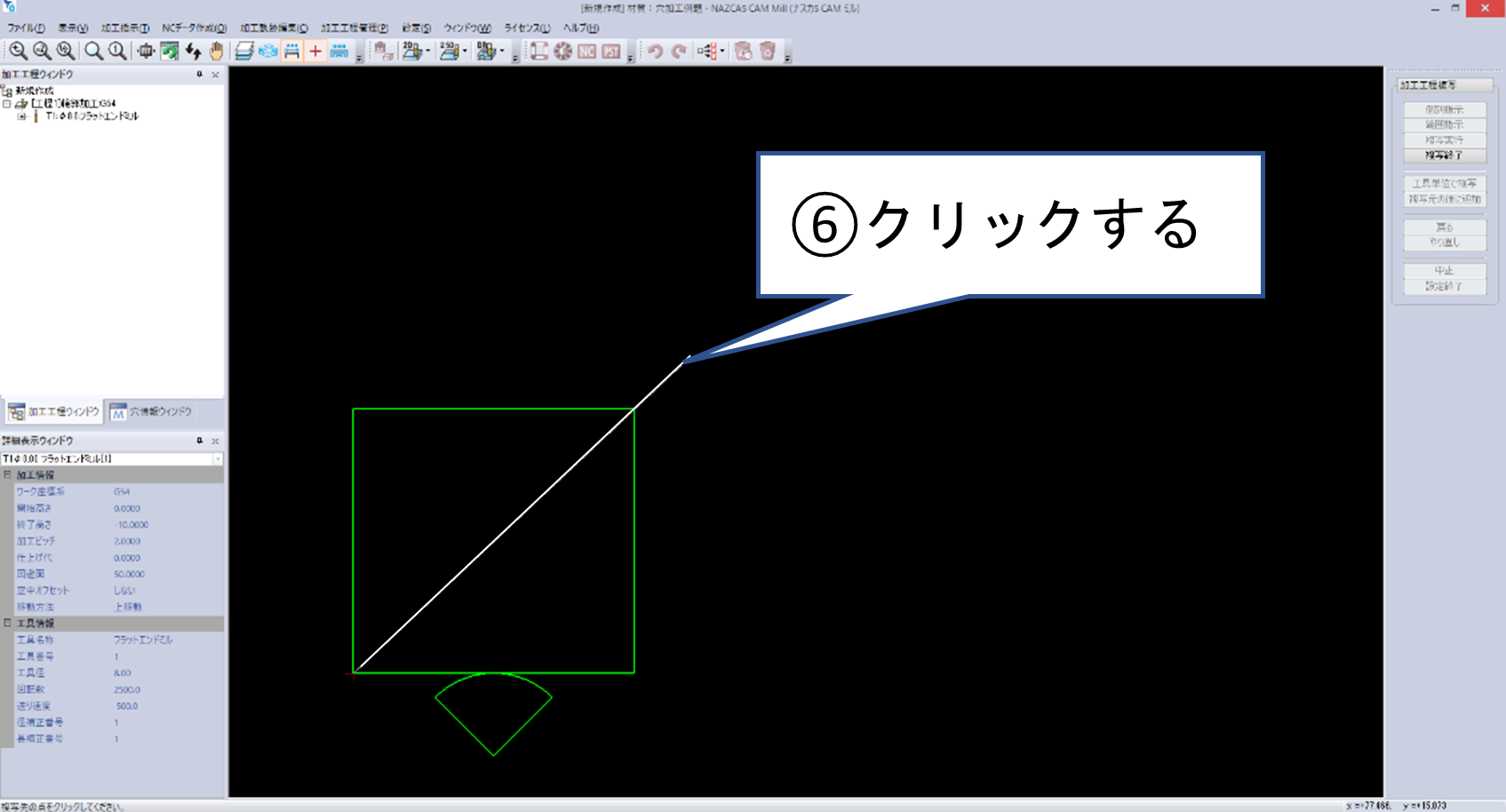

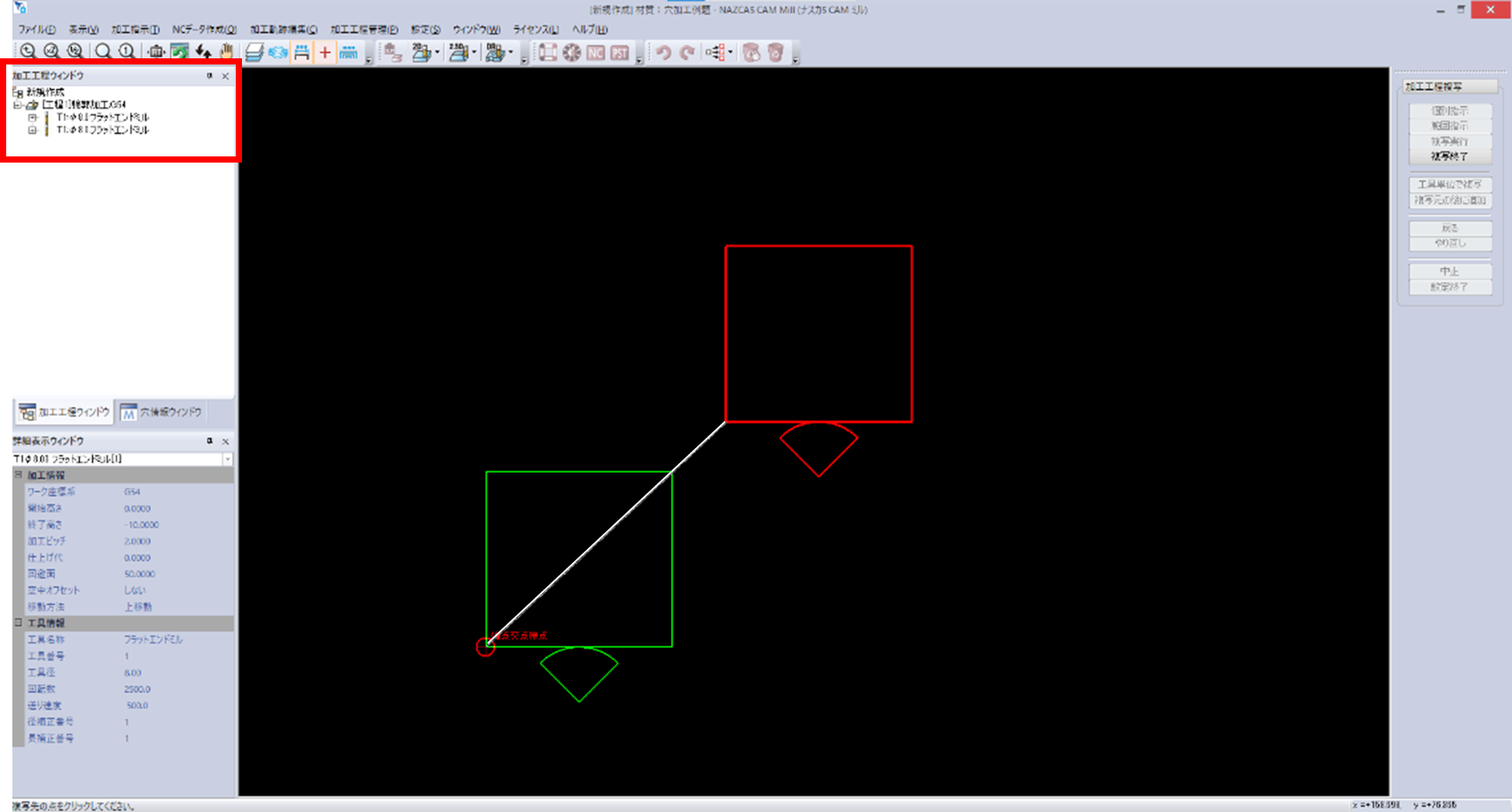

(3)基準点をクリックすると白い線が表示されるので、移動先をマウスで指示します。



(4)クリックすると、複写を実行します。実行すると、加工工程ウィンドウにも加工工程が複写されます。

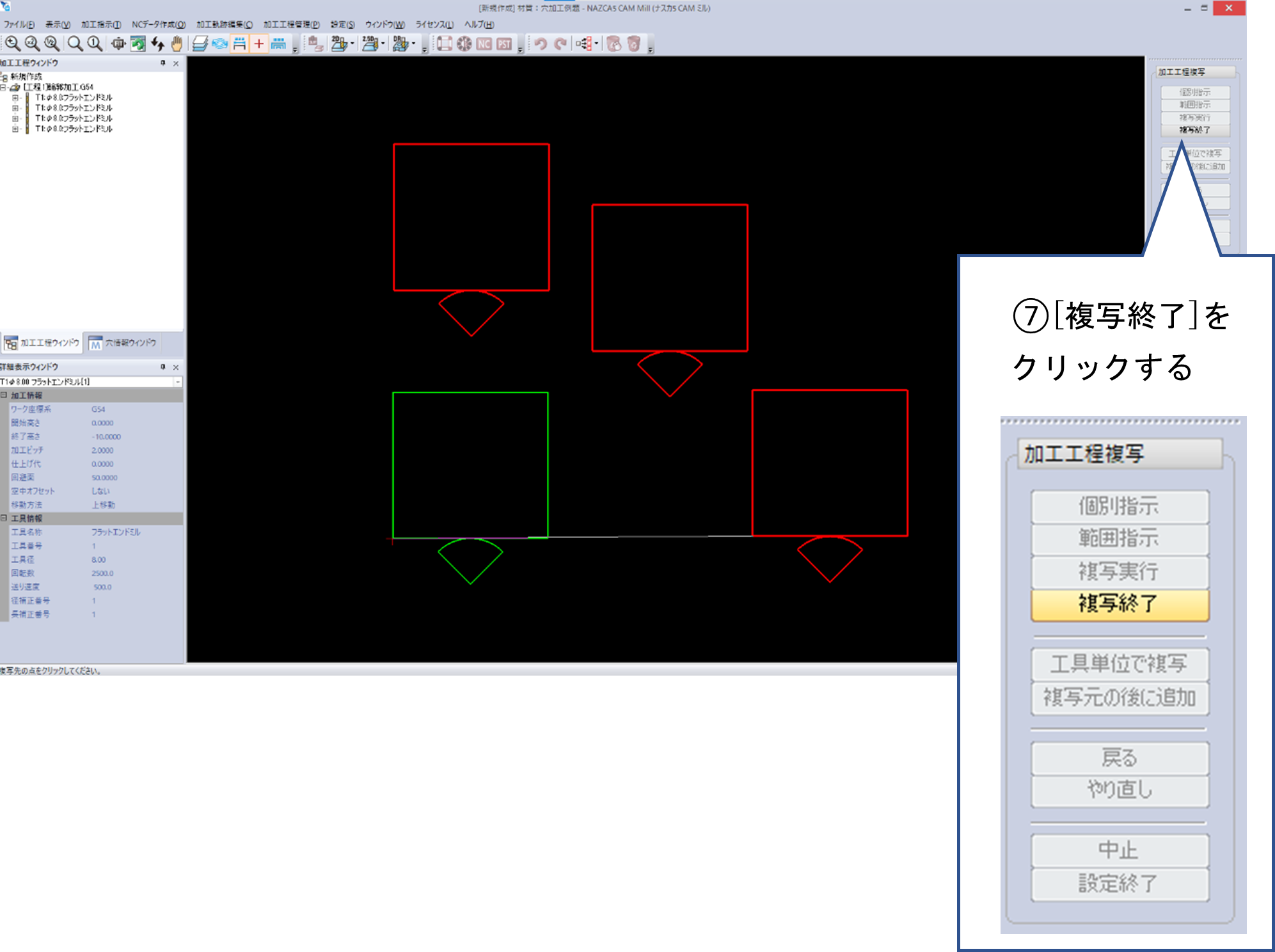

(5)複写が完了したら、[複写終了]をクリックします。

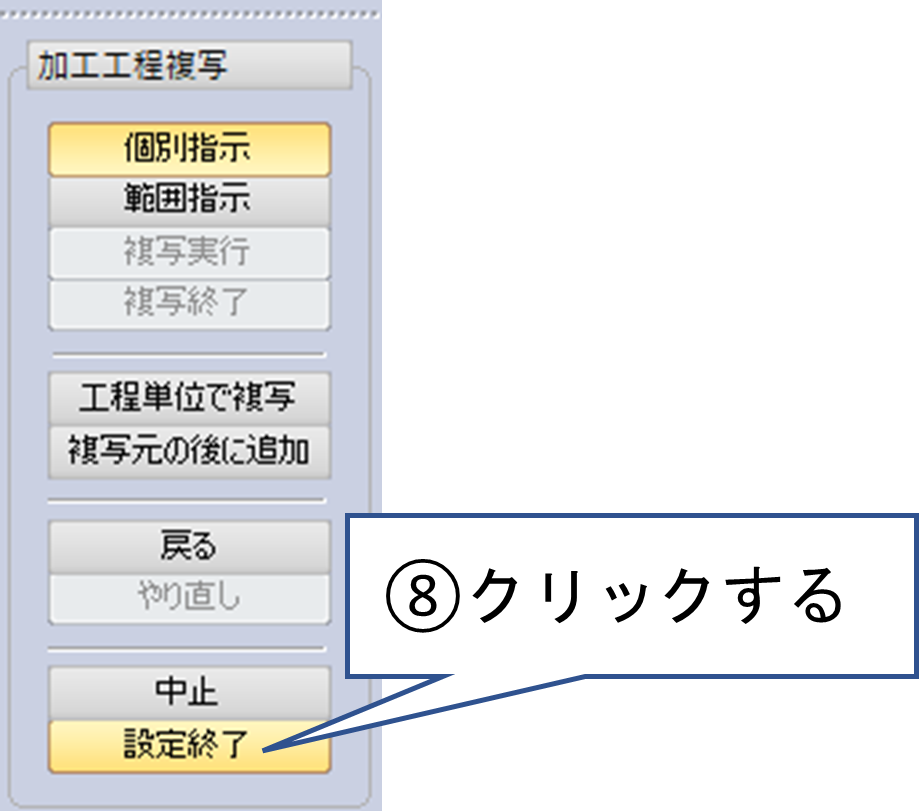

(6)最後に[設定終了]をクリックします。

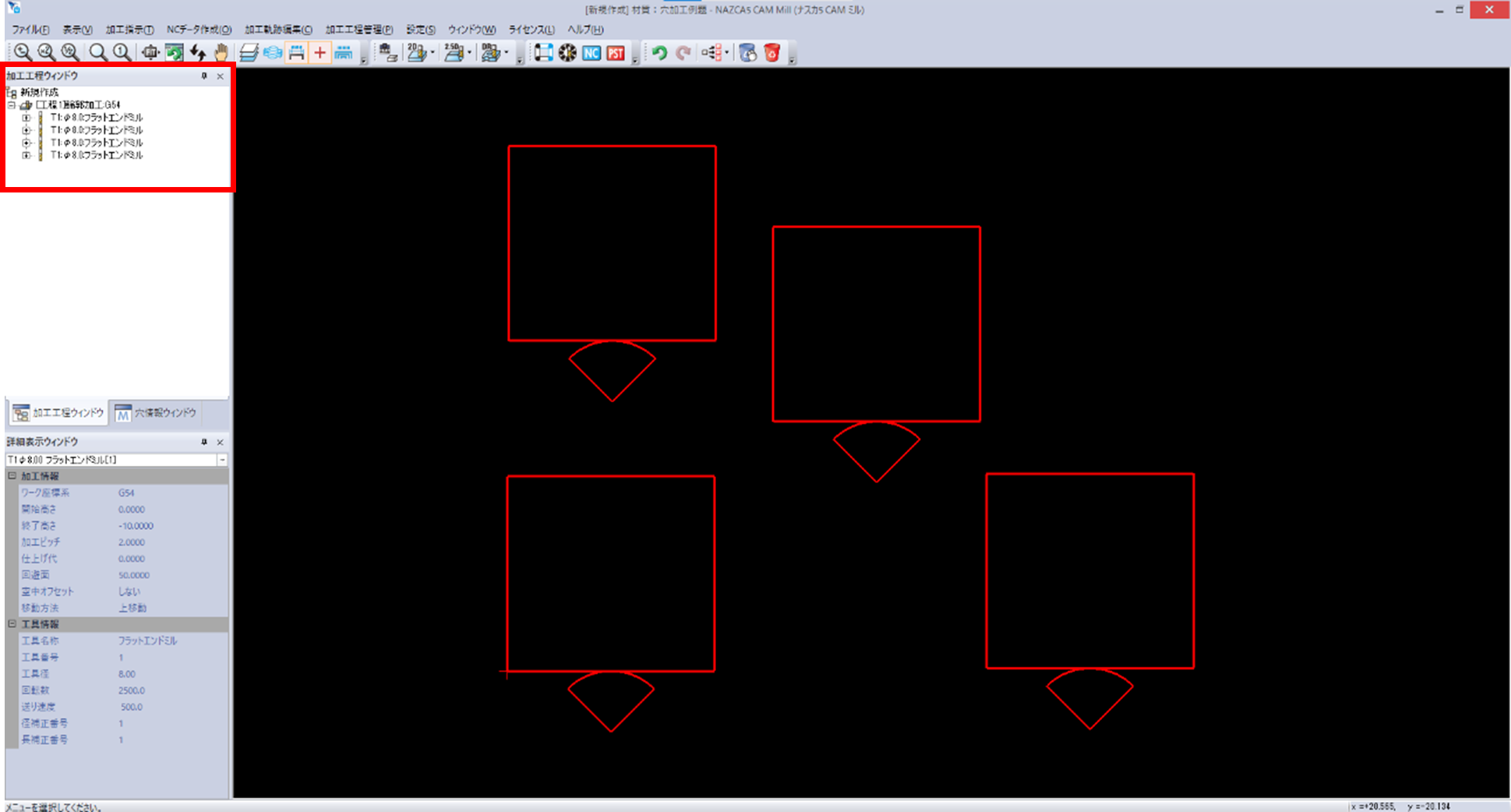

(7)複写することができました。また、加工工程ウィンドウにも複写した加工工程が追加されます。




<距離指定複写の場合>

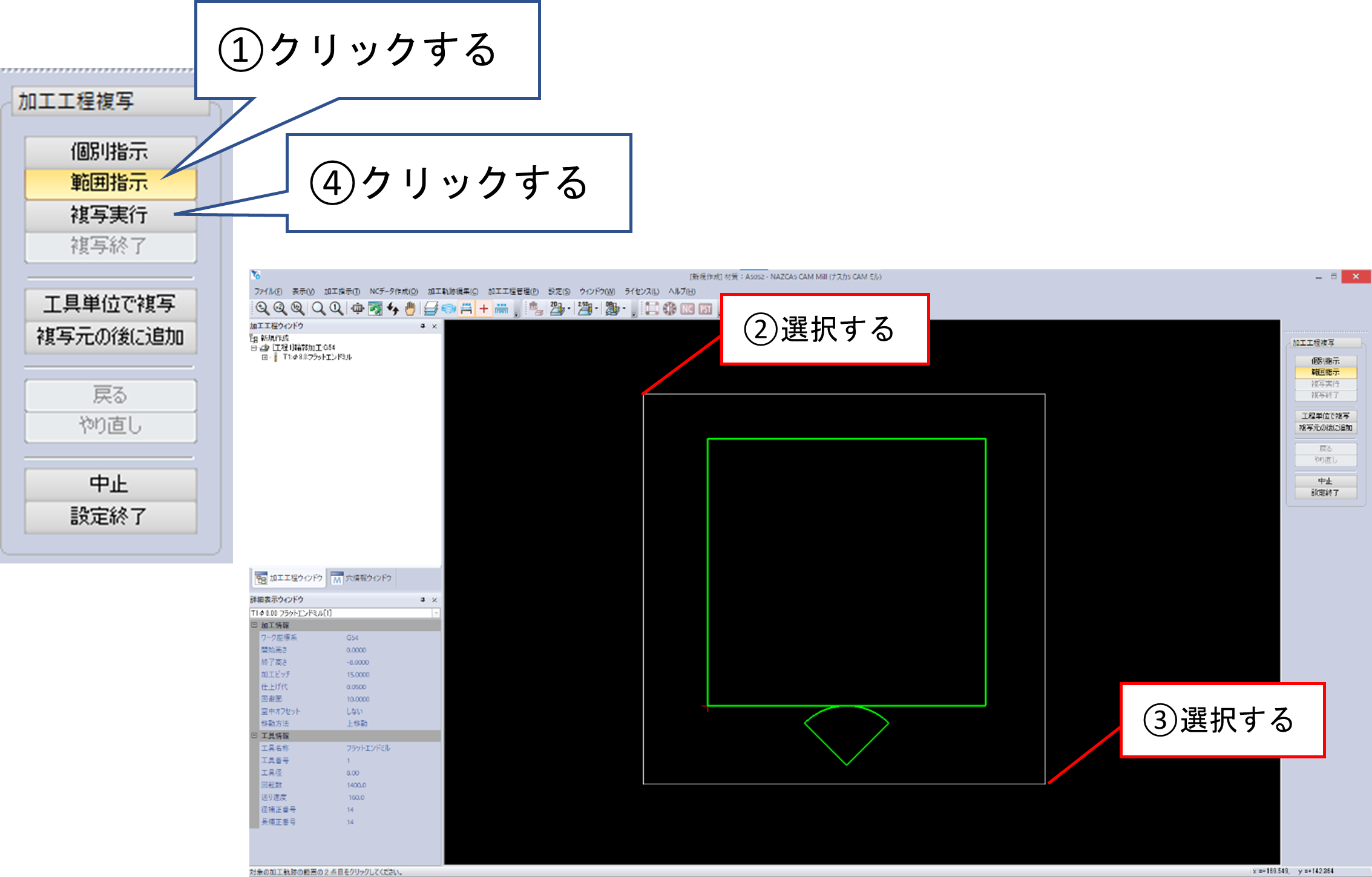

(1)右側の加工工程複写メニューで[個別指示]または[範囲指示]をクリックして、対象の加工軌跡範囲を選択します。選択した範囲は緑色になります。
その後、[複写実行]をクリックします。

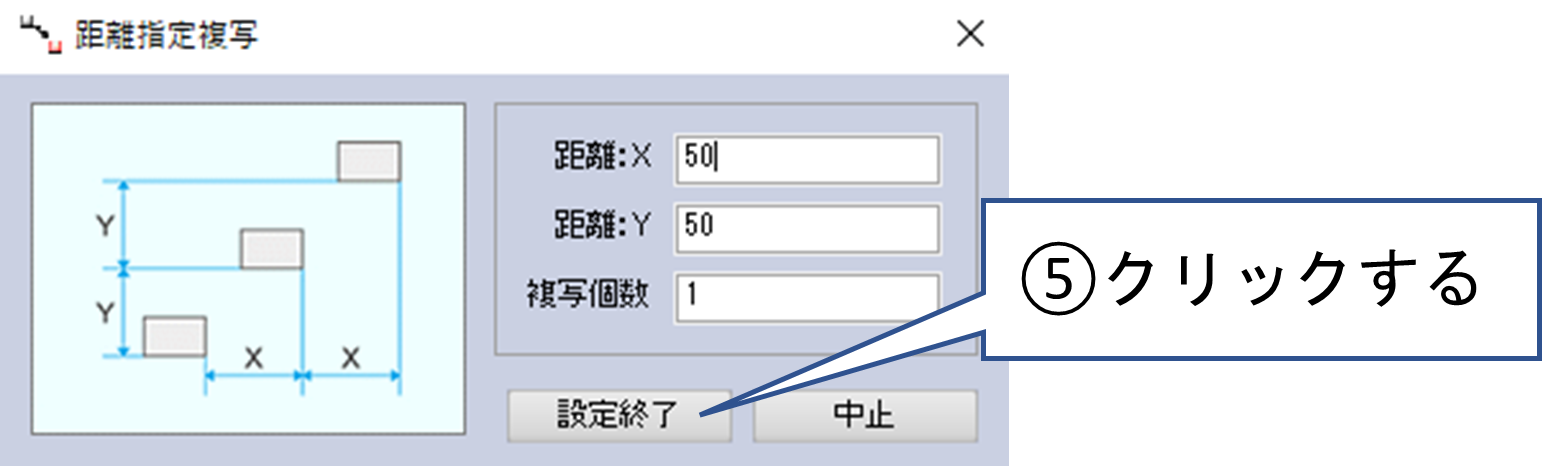

(2)[距離指定複写]画面が表示されるので、X方向Y方向の距離と複写する個数を入力し、[設定終了]をクリックします。

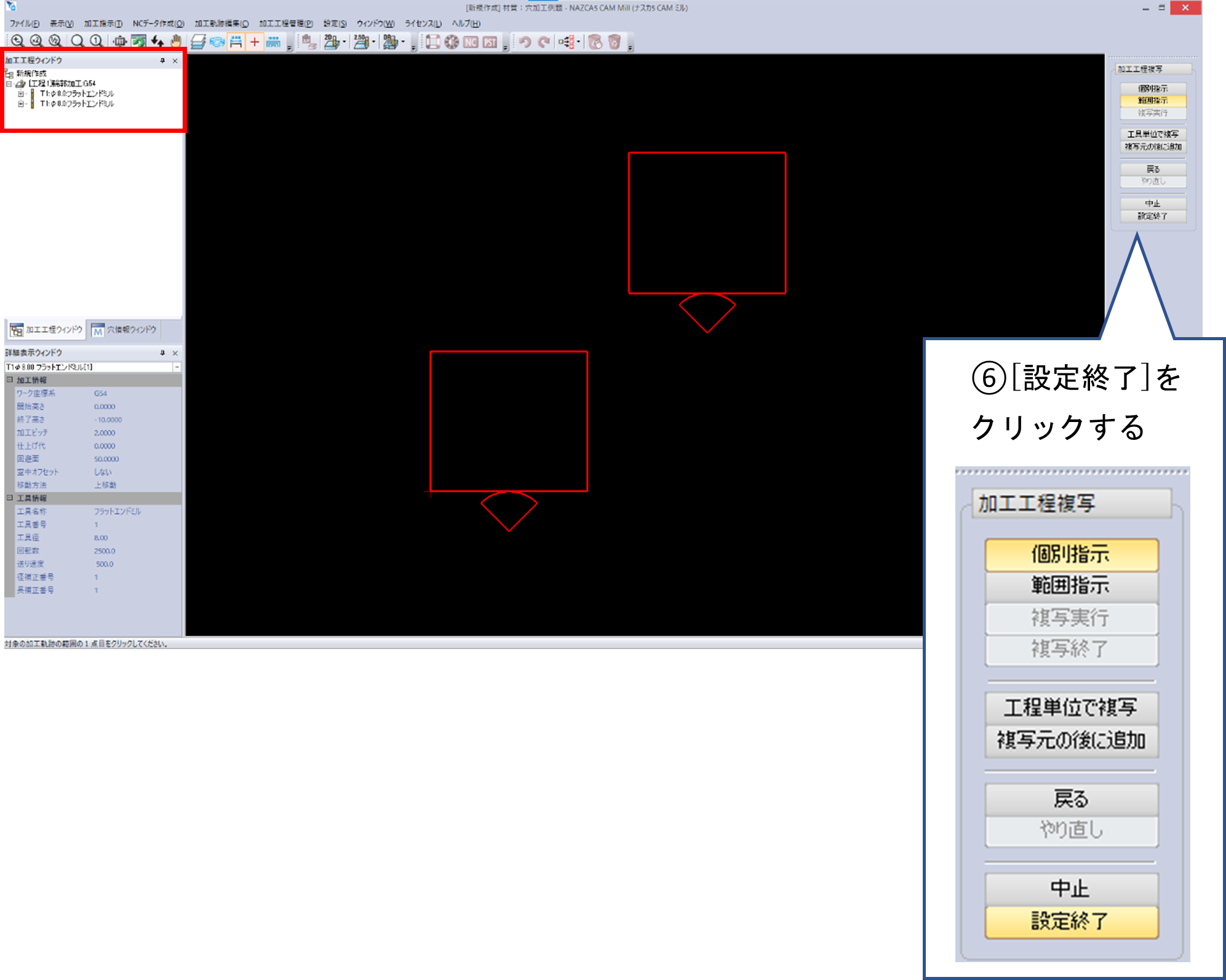

(3)基準点からX50Y50の距離に複写することができました。
最後に[設定終了]をクリックします。
また、加工工程ウィンドウにも複写した加工工程が追加されます。




<格子状複写の場合>
(1)右側の加工工程複写メニューで[個別指示]または[範囲指示]をクリックして、対象の加工軌跡範囲を選択します。選択した範囲は緑色になります。
その後、[複写実行]をクリックします。

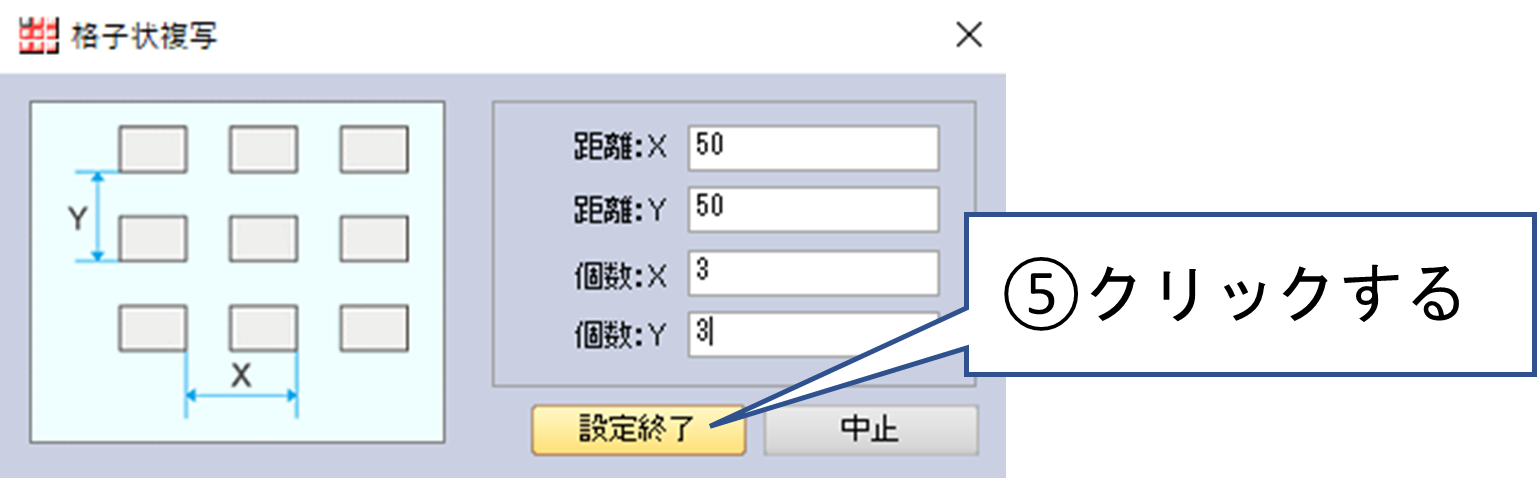

(2)[格子状複写]画面が表示されるので、X方向Y方向の距離とX方向Y方向に複写する個数を入力し、[設定終了]をクリックします。



(3)指定した位置に複写することができました。最後に[設定終了]をクリックします。
また、加工工程ウィンドウにも複写した加工工程が追加されます。





<回転複写の場合>
(1)右側の加工工程複写メニューで[個別指示]または[範囲指示]をクリックして、対象の加工軌跡範囲を選択します。選択した範囲は緑色になります。
その後、[複写実行]をクリックします。

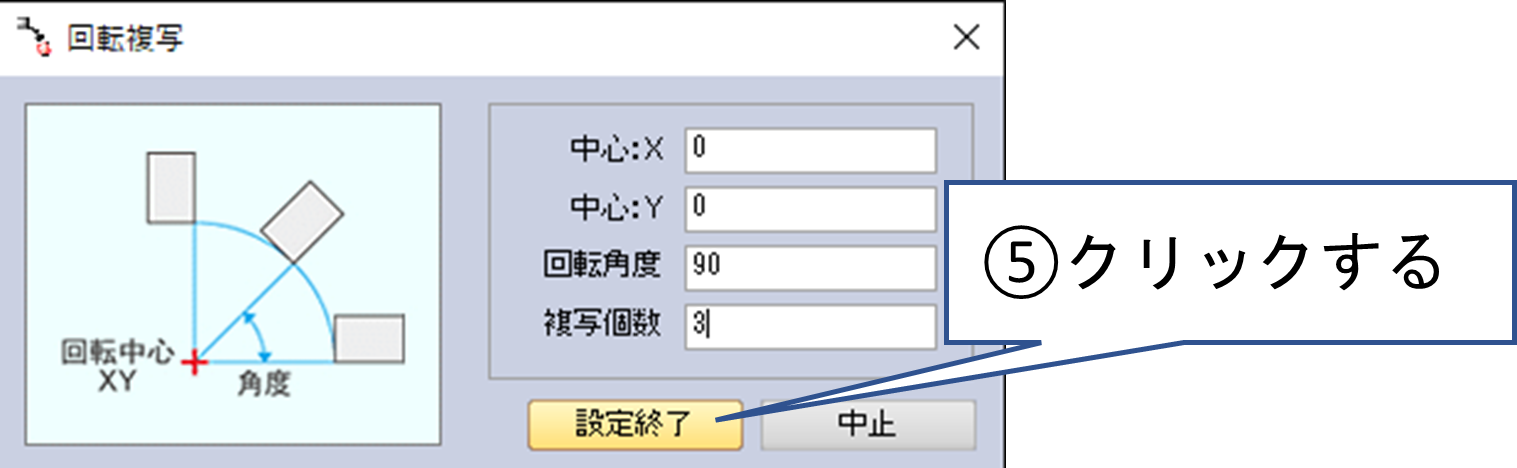

(2)[回転複写]画面が表示されるので、XYの中心と角度、複写する個数を入力し、[設定終了]をクリックします。

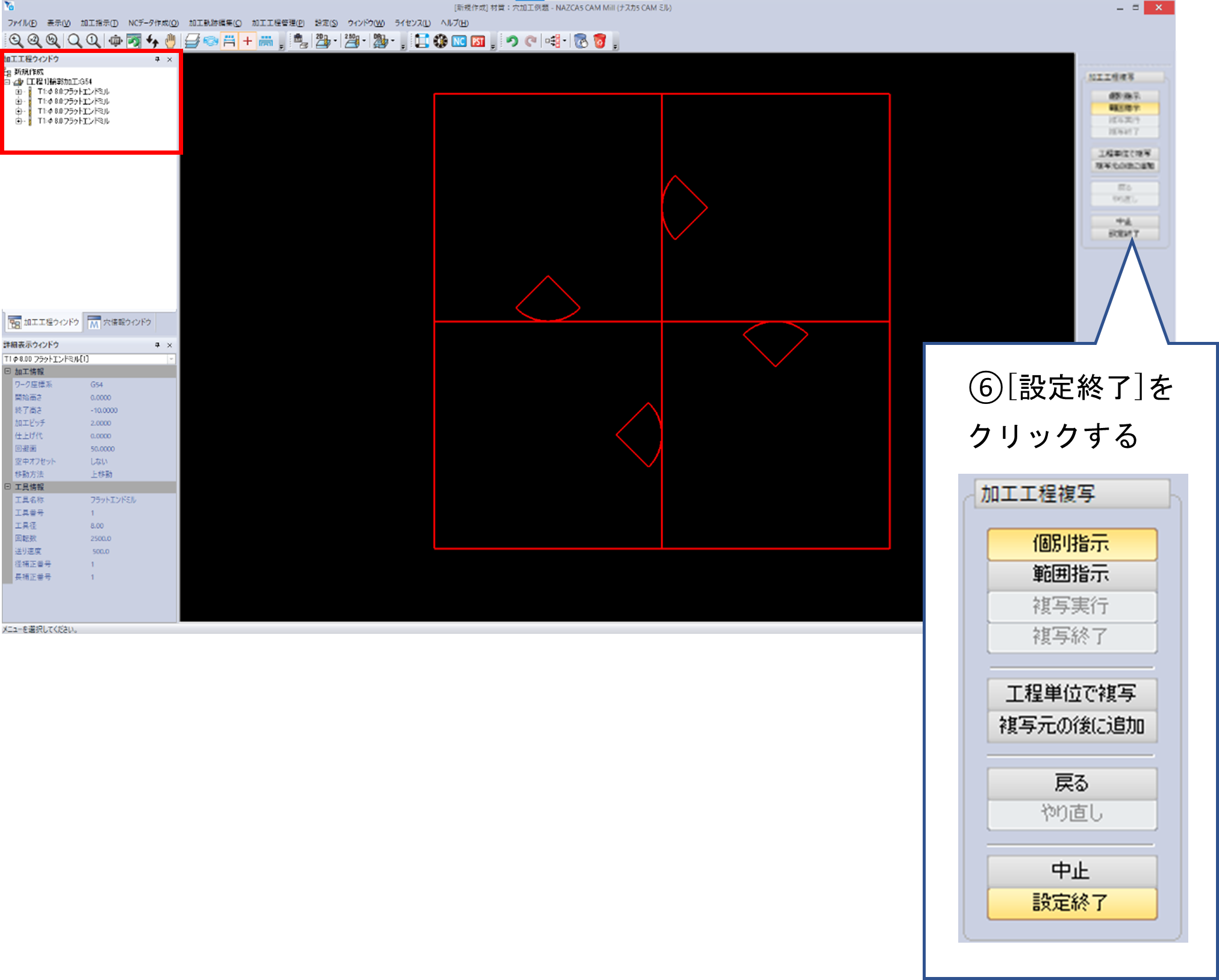

(3)指定した位置に複写することができました。最後に[設定終了]をクリックします。
また、加工工程ウィンドウにも複写した加工工程が追加されます。
