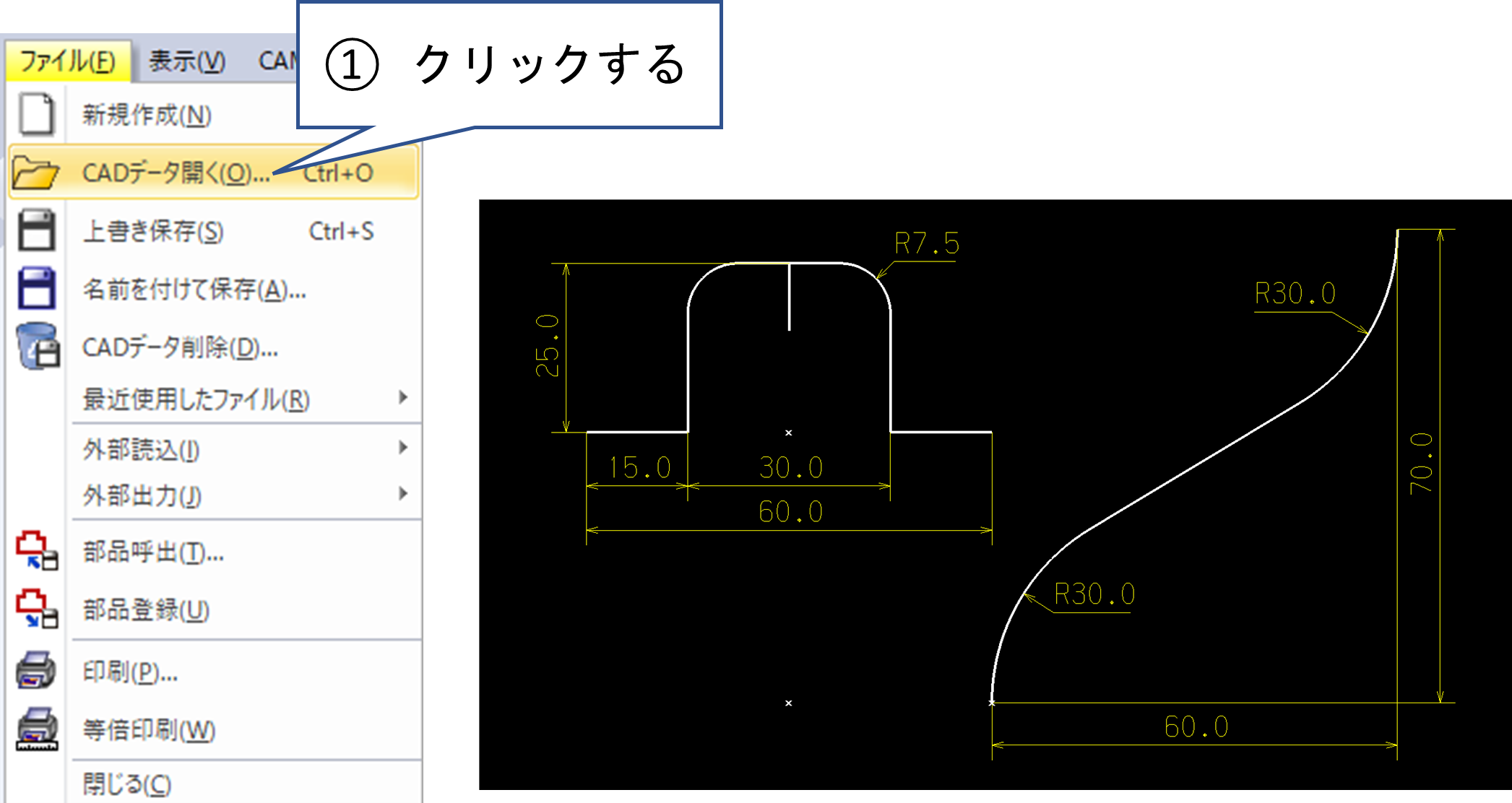

（1） CAD画面で[ファイル]＞[CADデータ開く]をクリックしてCADデータを開きます。
ここで使用するサンプルデータは、エクスプローラーの[Cドライブ]＞[NAZCA5]＞[Sample]＞[CadData]＞[Mill]内の「A-SMPL41.n5cad」です。

　

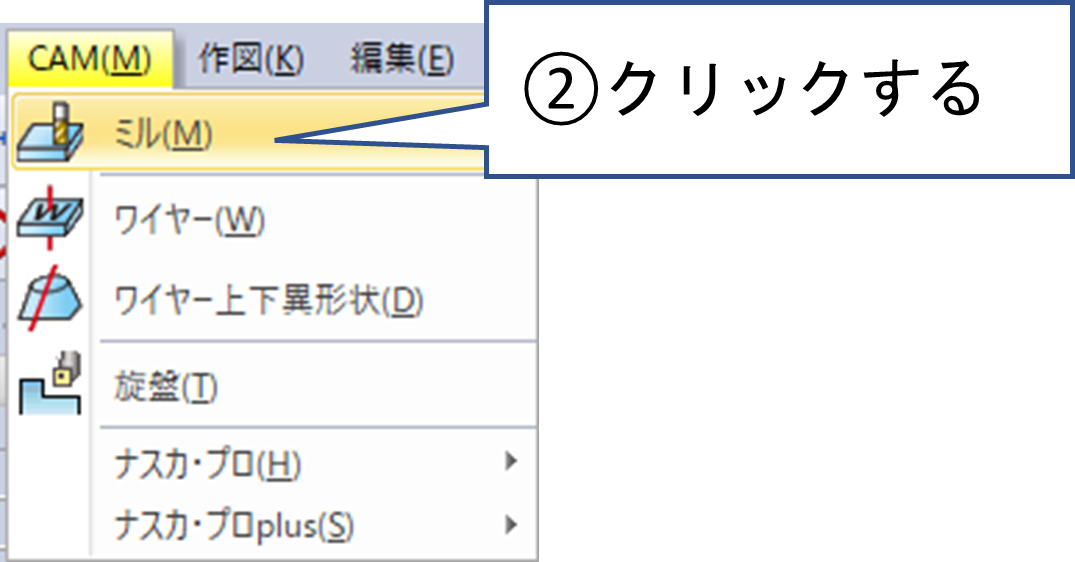

（2）[CAM]＞[ミル]をクリックし、CAMミルを起動します。

　

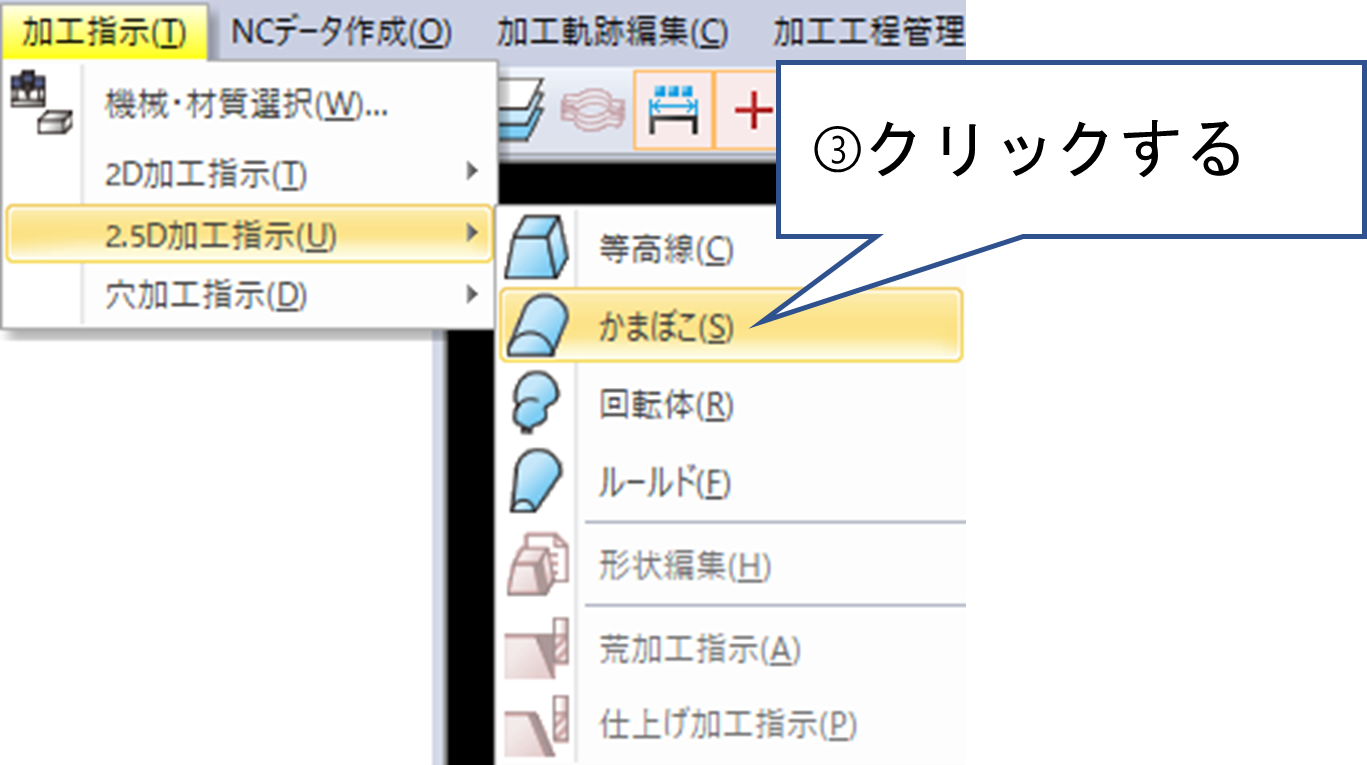

（3）[加工指示]＞[2.5D加工指示]＞[かまぼこ]をクリックします。

　

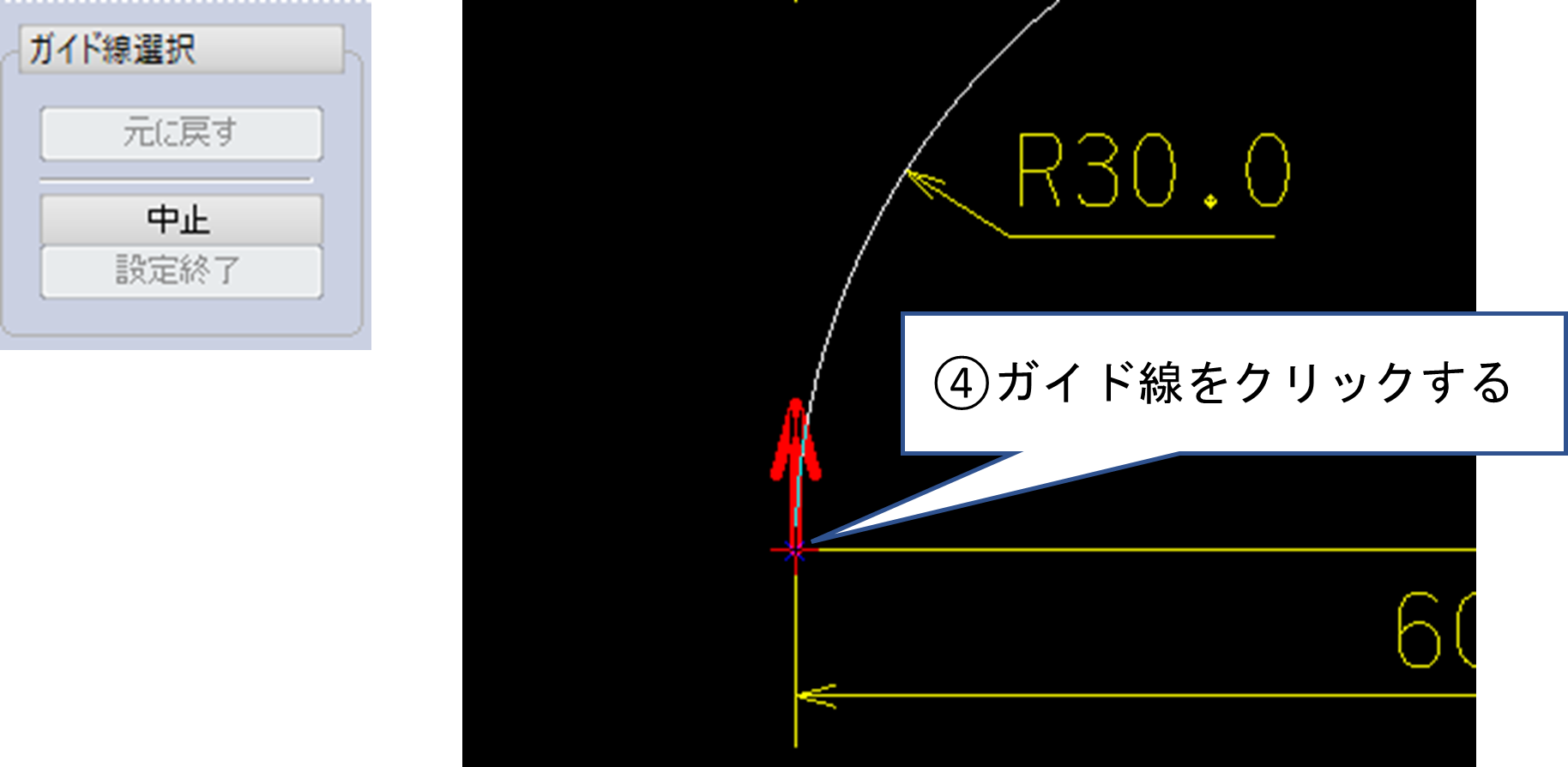

（4）画面の右側に[ガイド線選択]が表示されるので、ガイド線をクリックします。
ここでは下端付近をクリックします。（加工方向を示す矢印が上向きになります。）

　

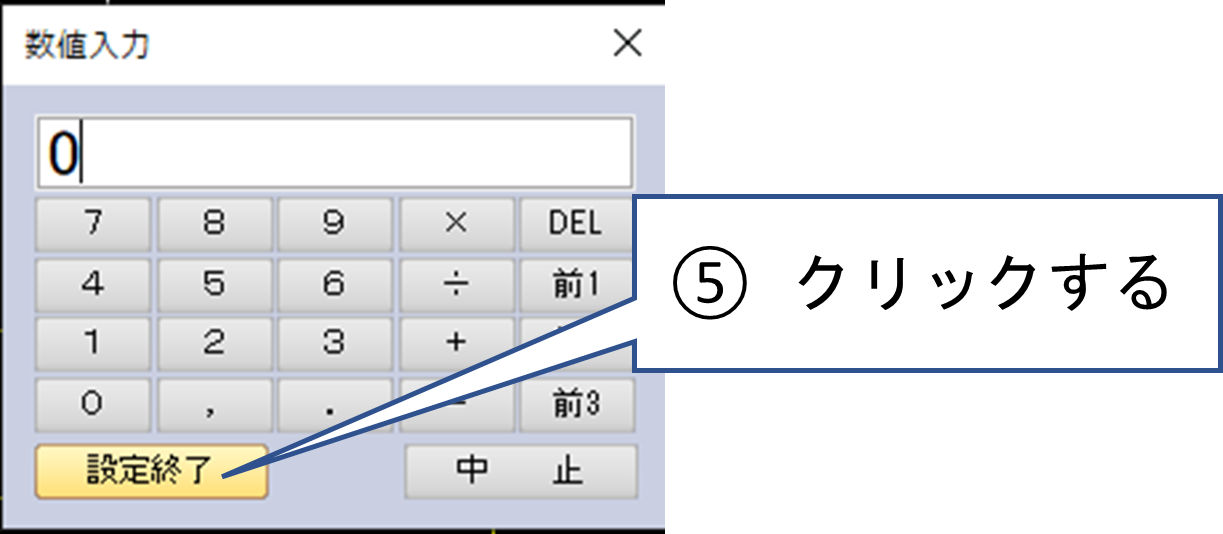

（5）[数値入力]画面が表示されるので、基準高さを設定します。
ここでは、「0」を入力します。※ガイド線の高さを基準高さ「0」とします。

　

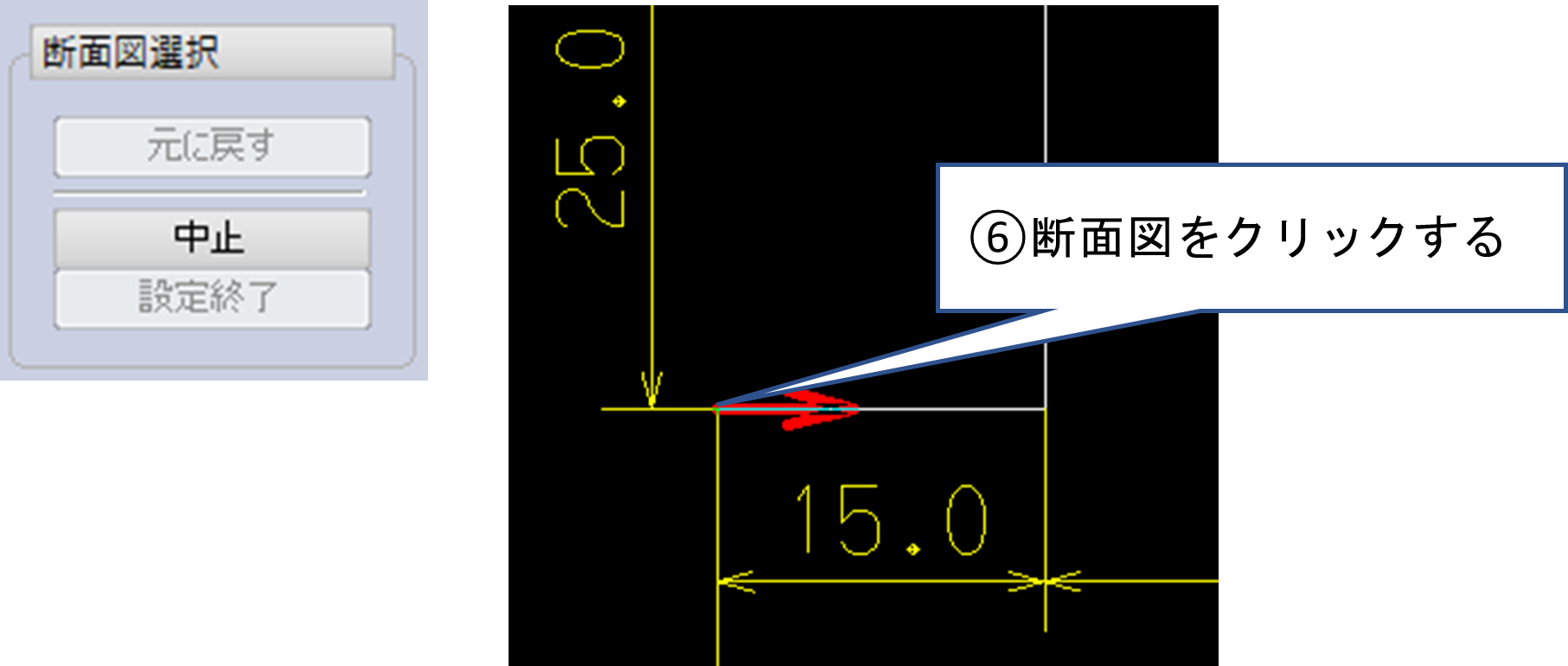

（6）画面の右側に[断面図選択]が表示されます。マウスポインタが[方向断面図]になるので、断面図をクリックします。
ここでは、断面図の左端付近をクリックします。（加工方向を示す矢印が右向きになります。）
　
　

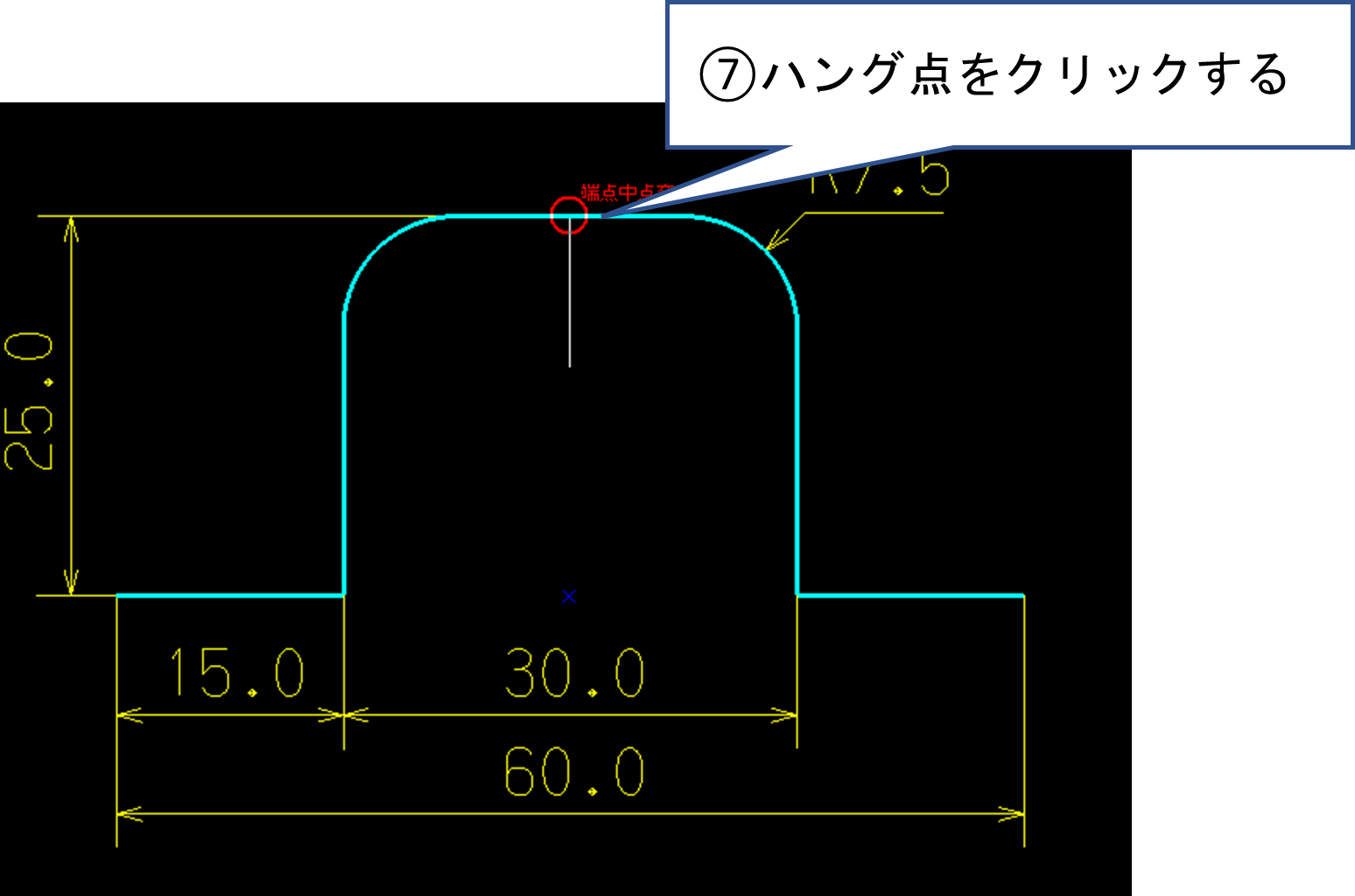

（7）マウスポインタが[ハング点]になるので、ハング点をクリックします。
ここでは、断面図上側の直線の中央をクリックします。
※ハング点とは、ガイド線を断面図のどの位置に合わせるかの基準点です。

　

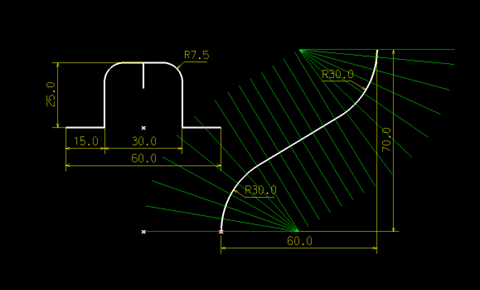

（8）加工形状が表示されます。

　

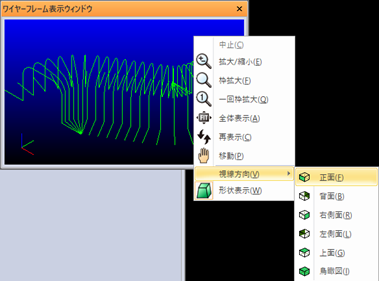

また、[ワイヤーフレーム表示ウィンドウ]で立体形状を確認することができます。

　

[ワイヤーフレーム表示ウィンドウ]上で右クリックし、[視線方向]を選択すると、見たい方向から形状を確認することが可能です。

　

（9）ここから加工指示をします。

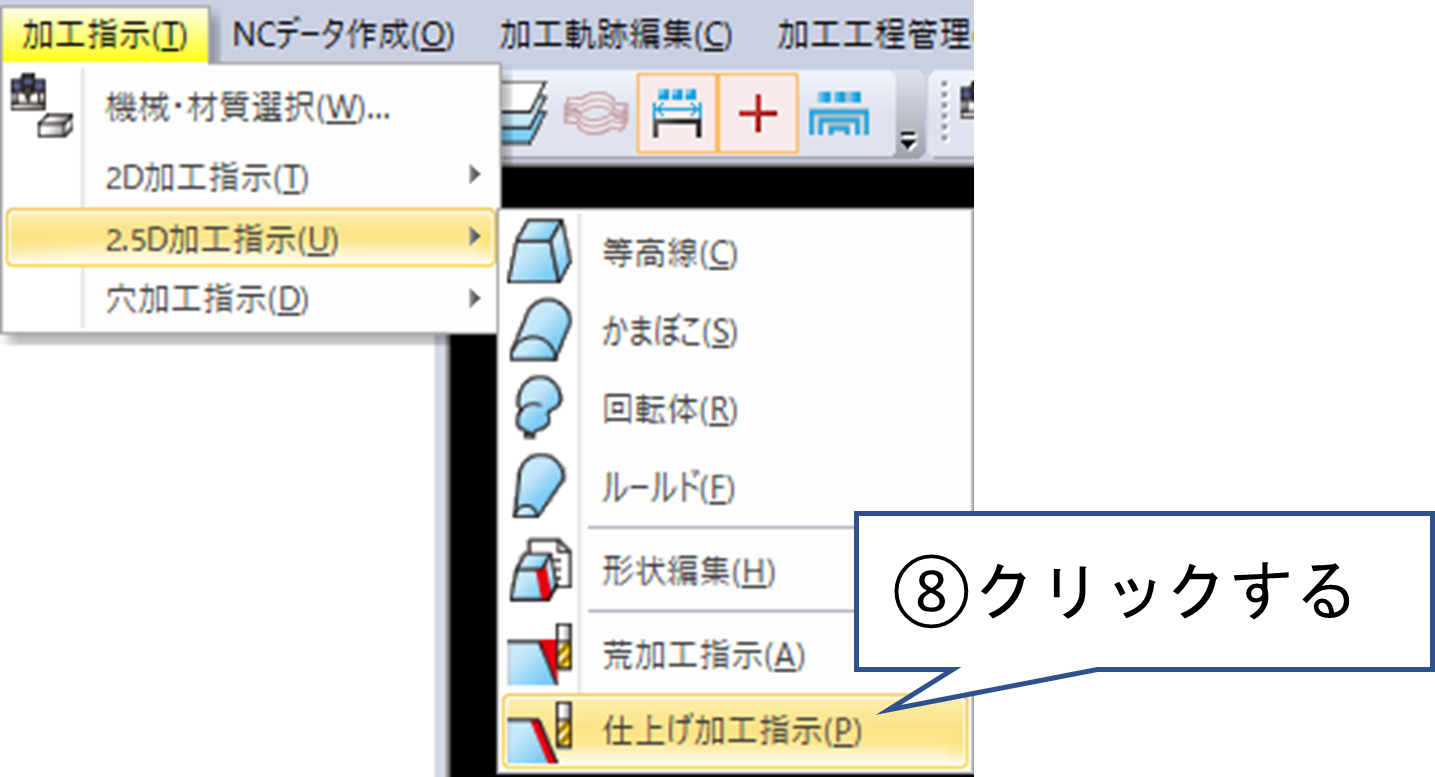

[加工指示]＞[2.5D加工指示]＞[仕上げ加工指示]をクリックします。

　

（10）かまぼこ加工の[工具設定]、[Z条件]、[かまぼこ加工条件]を設定して、[設定終了]をクリックします。

　

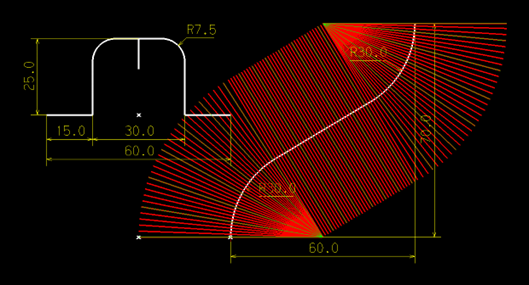

（11）加工軌跡が表示されました。
