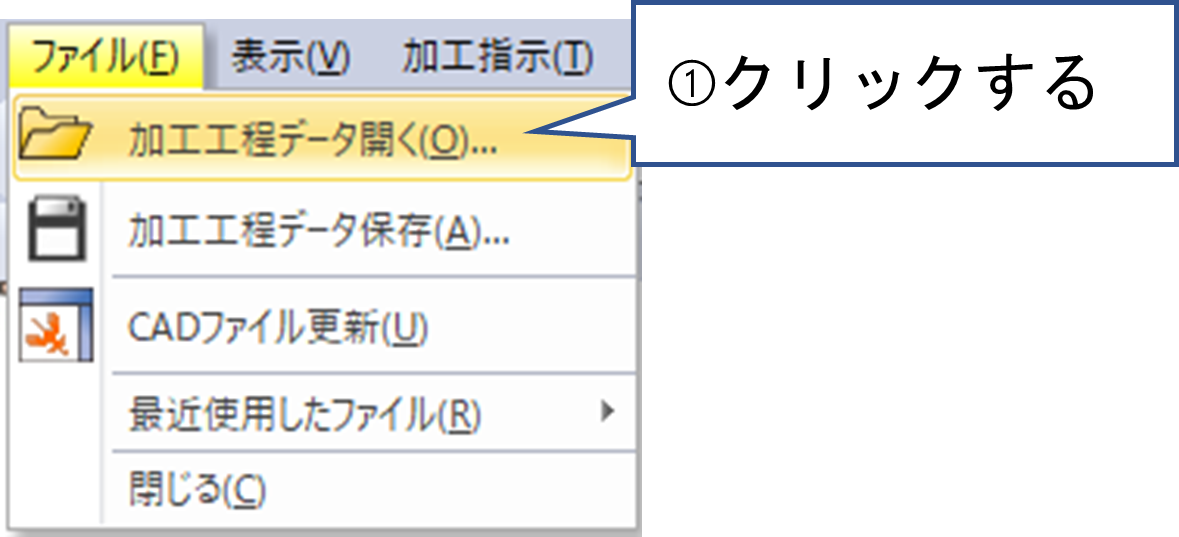

（1）CAM画面でCADファイルを開きます。
メニューバーの[ファイル]＞[加工工程データを開く]をクリックします。

　

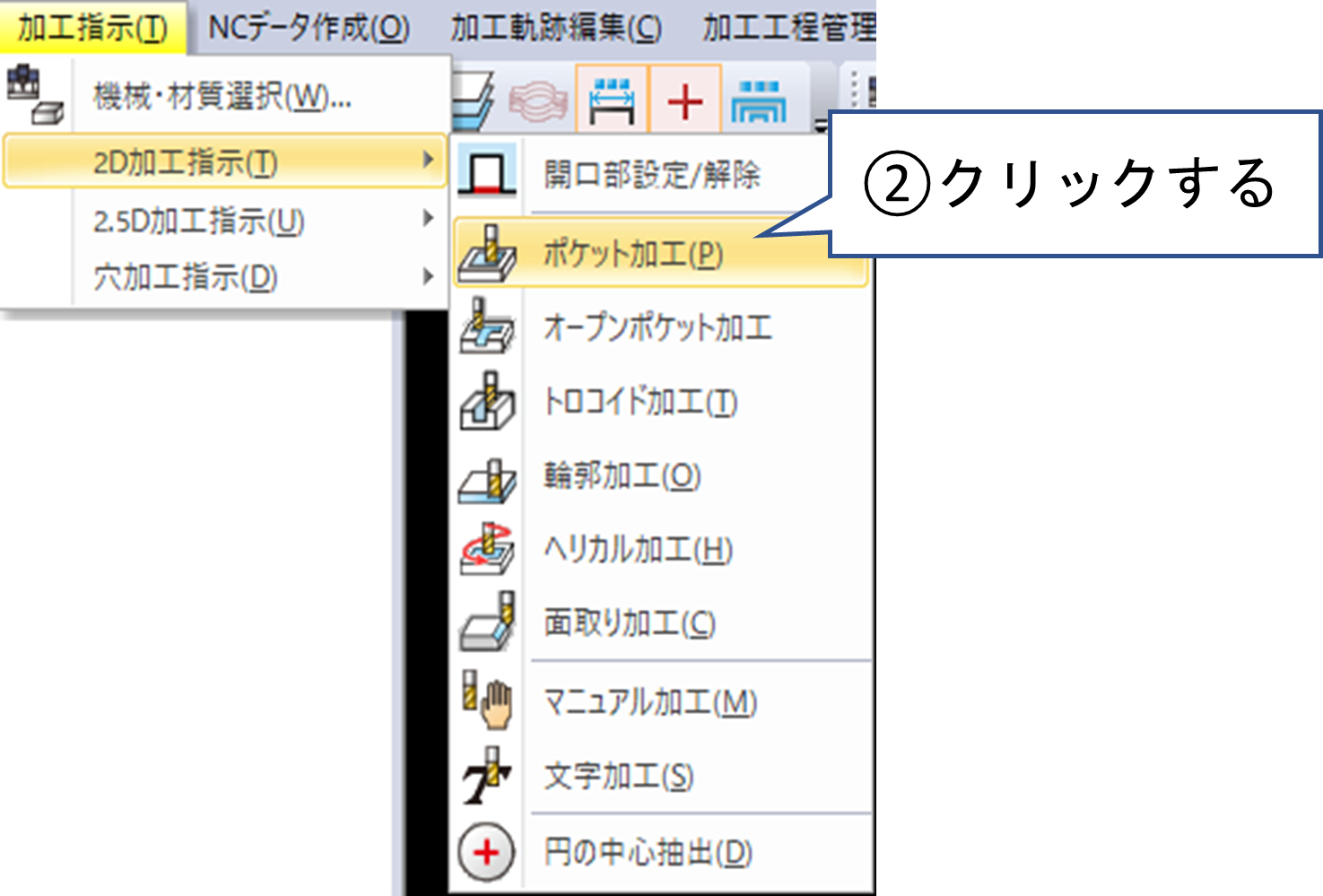

（2）ポケット加工指示を開始します。
メニューバーの[加工指示]＞[2D加工指示]＞[ポケット加工]をクリックします。

　

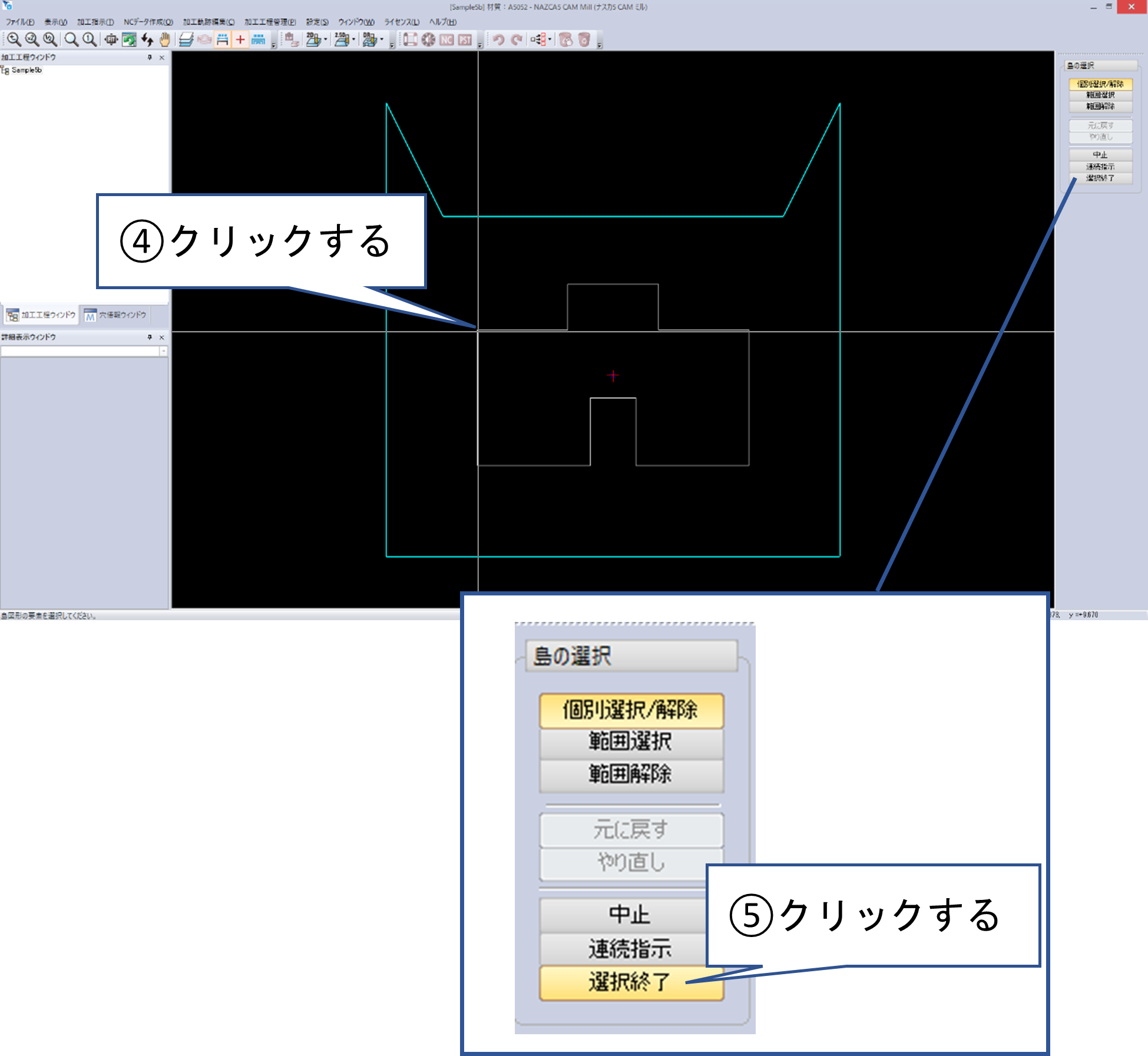

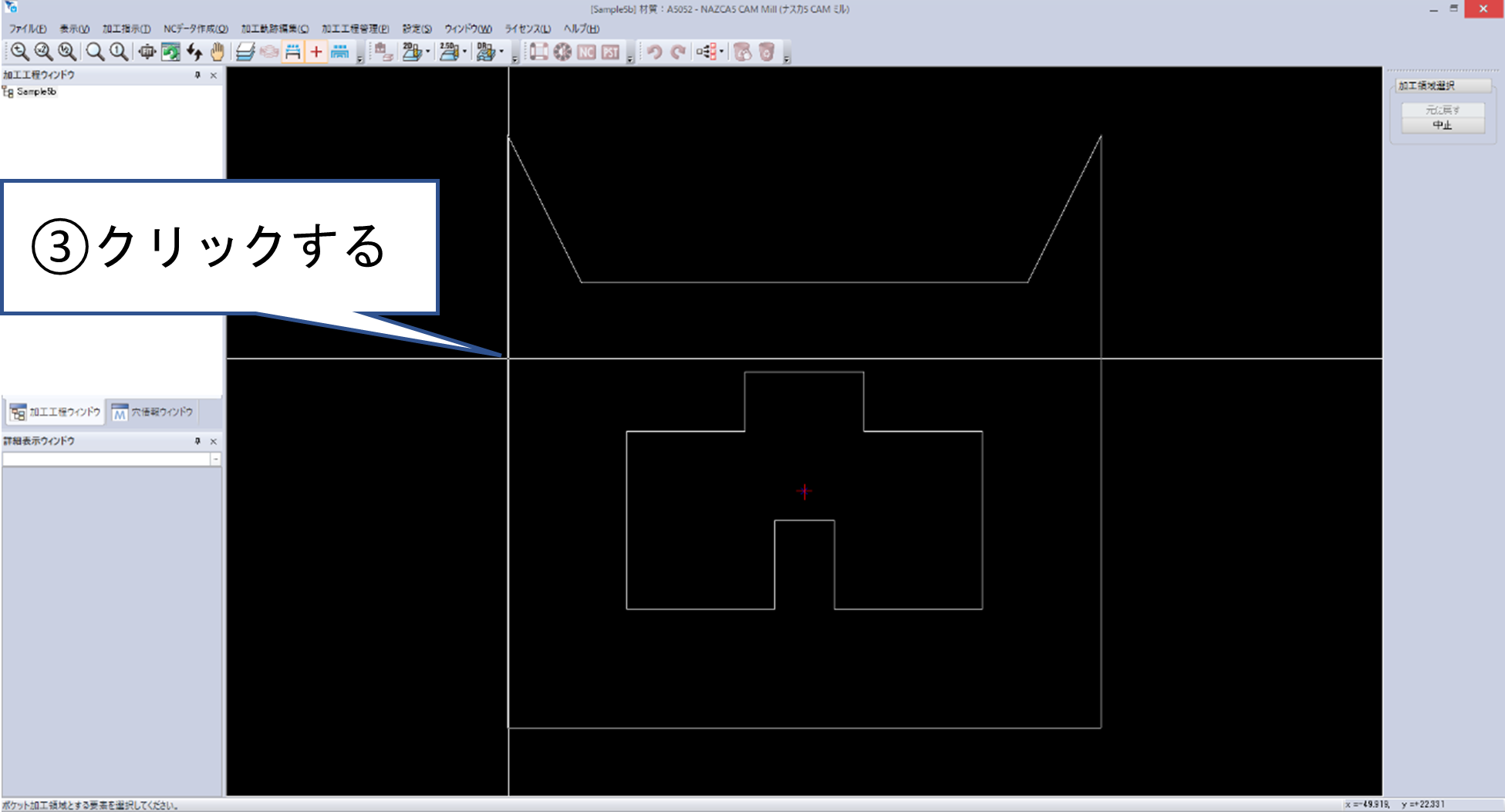

（3）加工領域を選択します。加工対象とする図形の外形輪郭線をクリックします。

　

（4）島図形の輪郭をクリックし、[選択終了]をクリックします。
　　※島図形がない場合は、そのまま［選択終了］をクリックします。

　

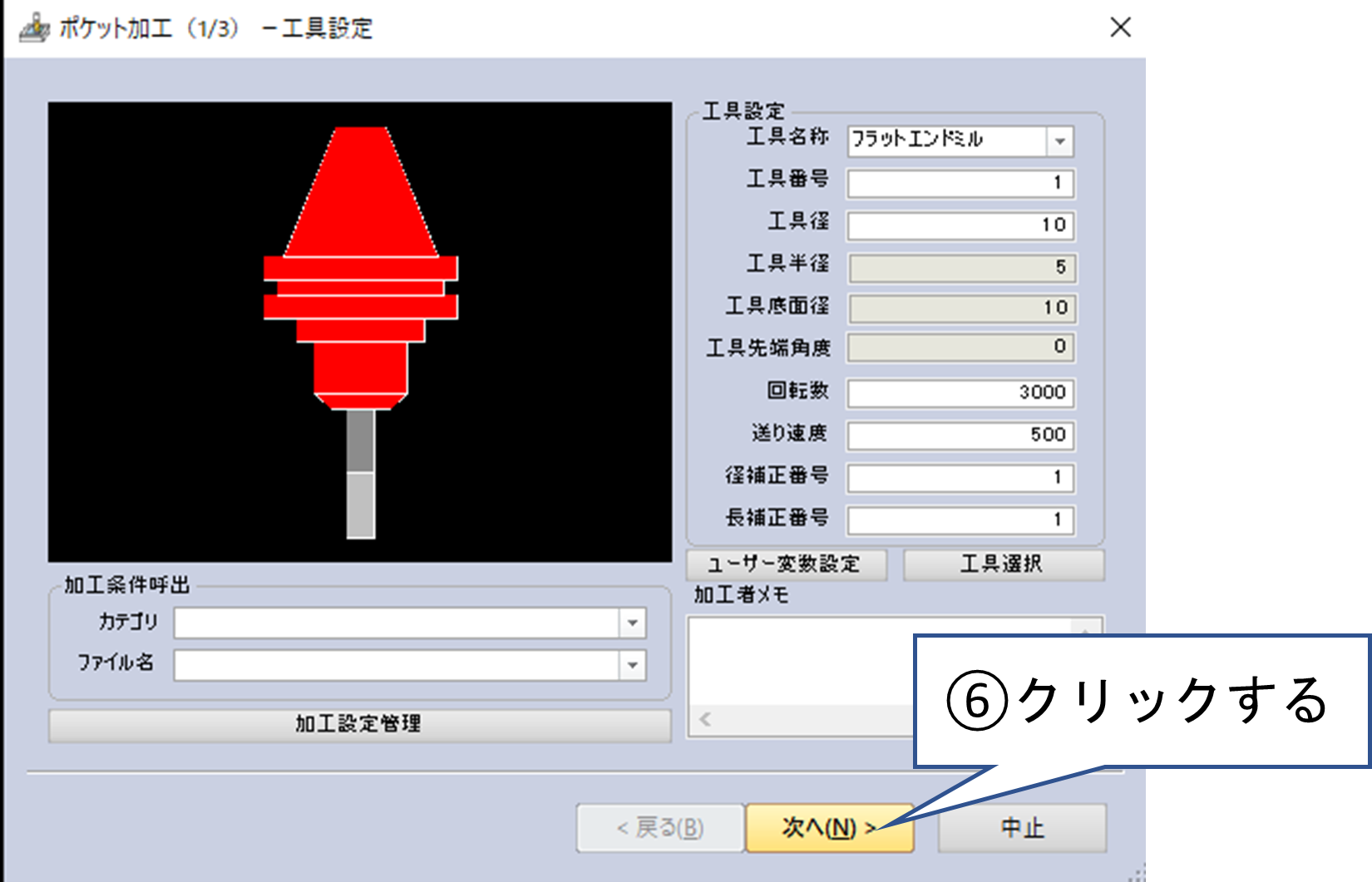

（5）工具を設定して[次へ]をクリックします。

　

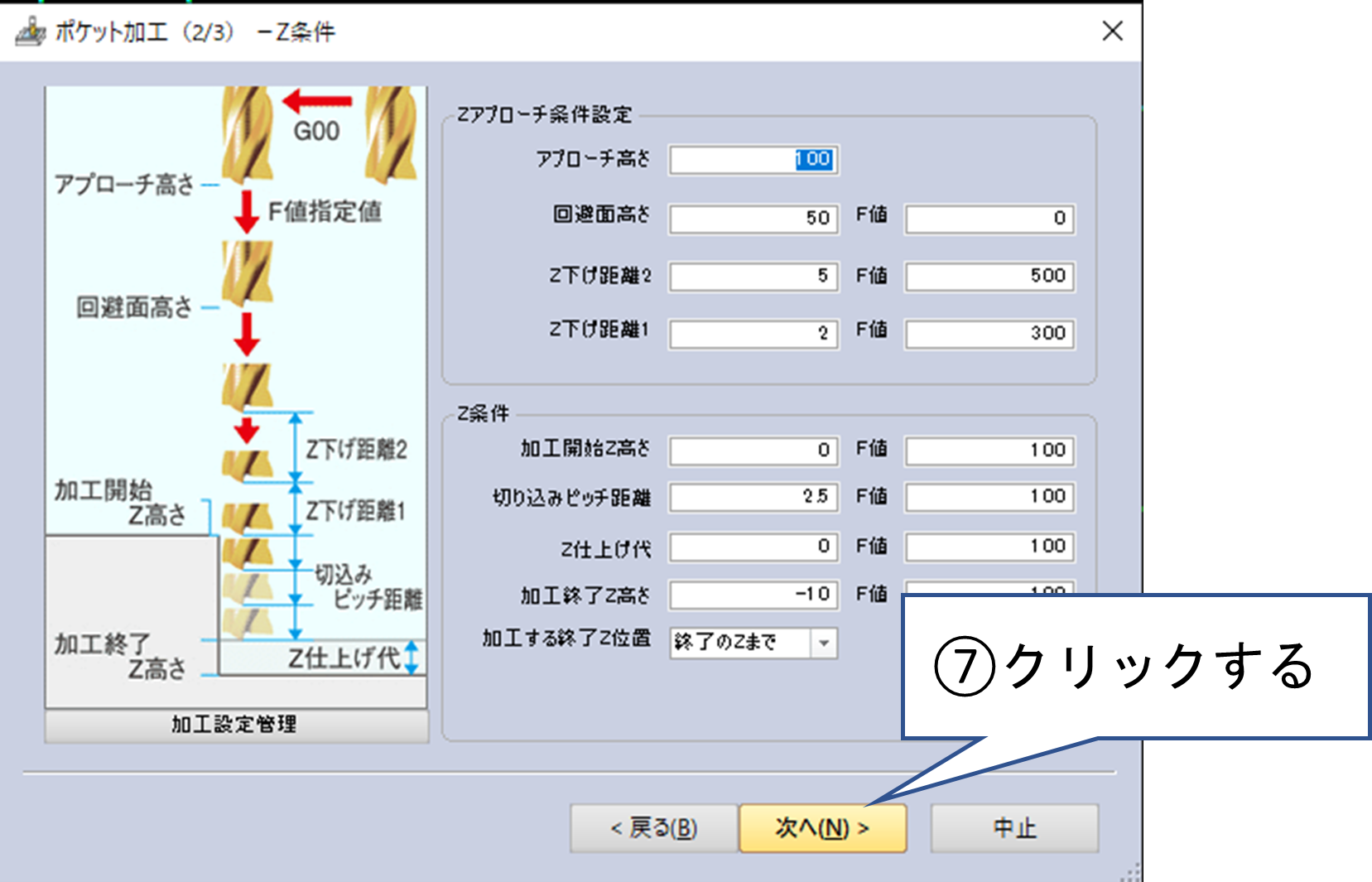

（6）Z条件を設定して[次へ]をクリックします。

　

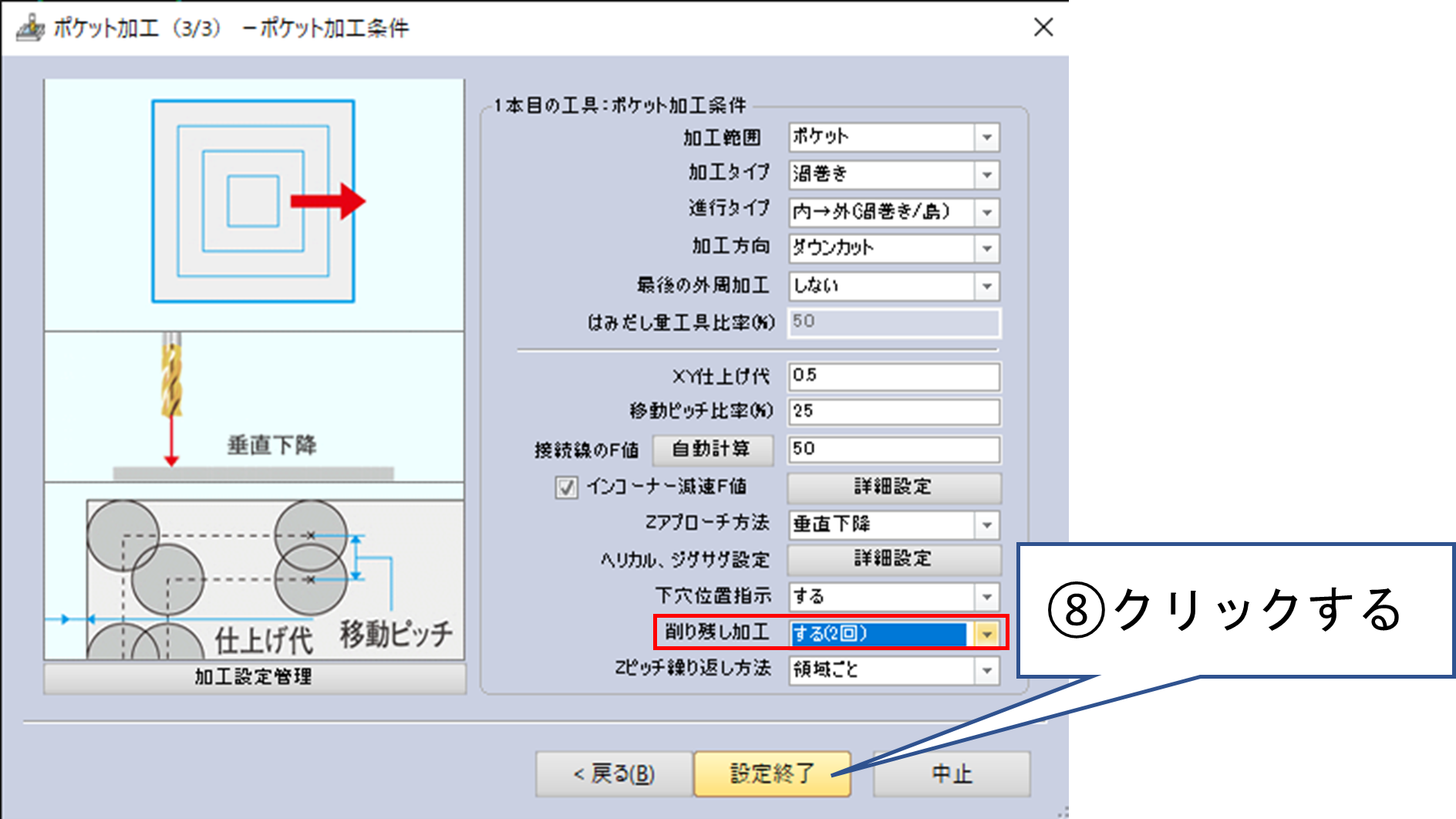

（7）ポケット加工条件を設定して[次へ]をクリックします。
・削り残し加工
[しない]・・・1本の工具のみ設定します。
[する（1回）]・・・続けて2本目の工具を設定することができます。
[する（2回）]・・・続けて2本目、3本目の工具を設定することができます。
ここでは、[する（2回）]を選択します。よって（5）～（7）の手順で2本目、3本目の工具を設定します。

　

（8）下穴位置を指示します。（[ポケット加工条件]画面で「する」に設定した場合）

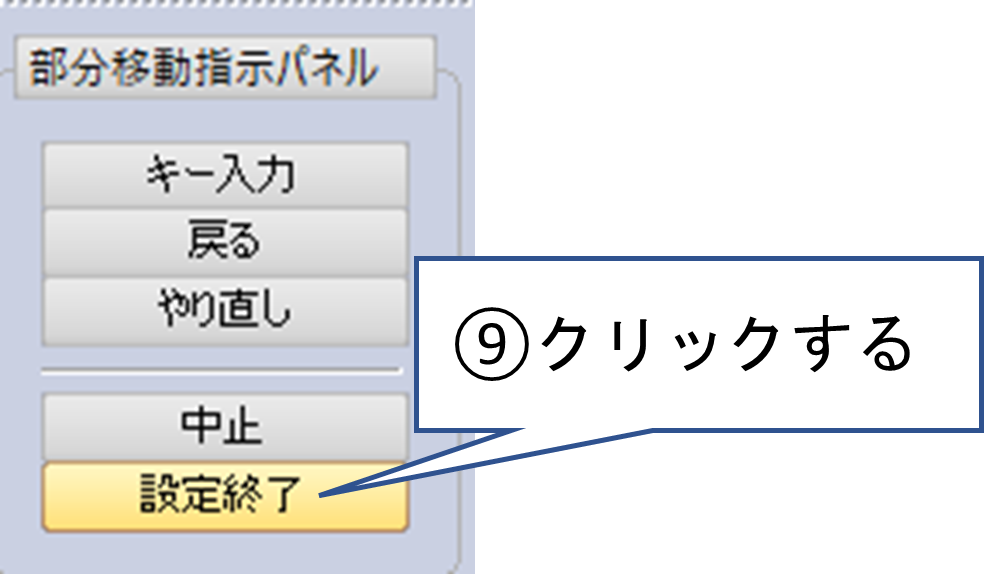

[部分移動指示パネル]の[設定終了]をクリックします。

　

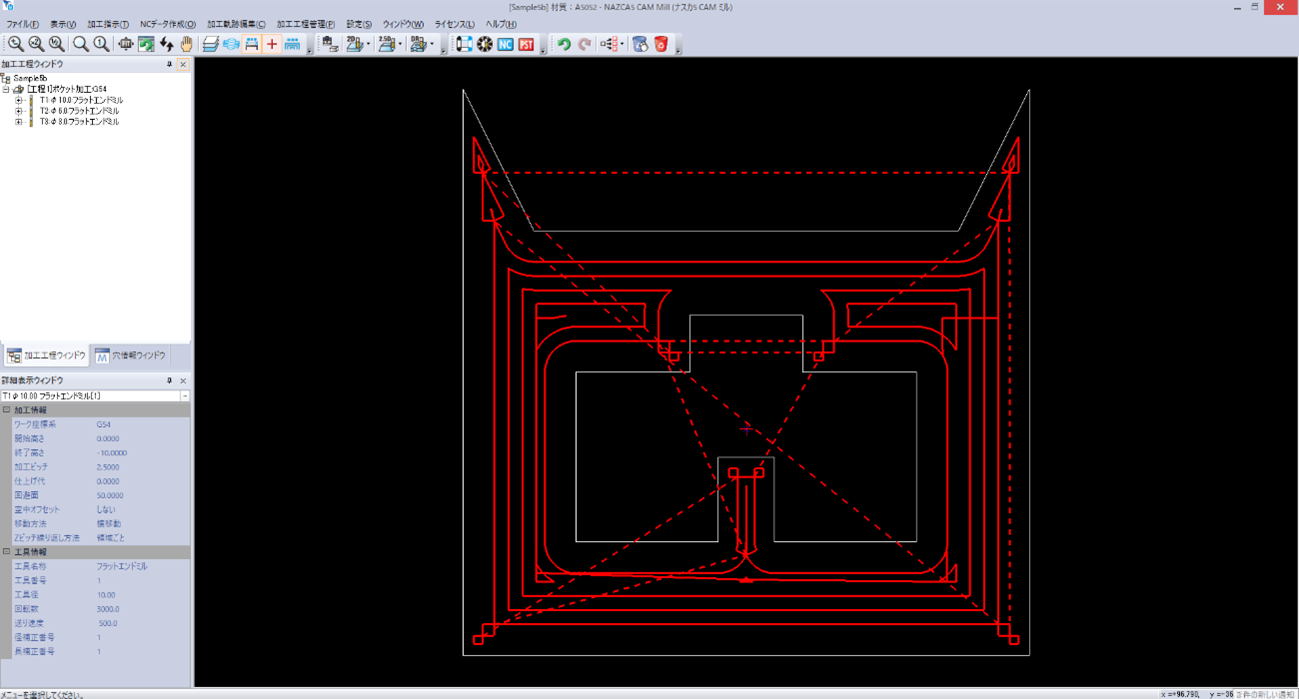

（9）ポケットの加工指示を作成することができました。
