Q NCプログラム出力の際、コメントをオン/オフしたいです。
A

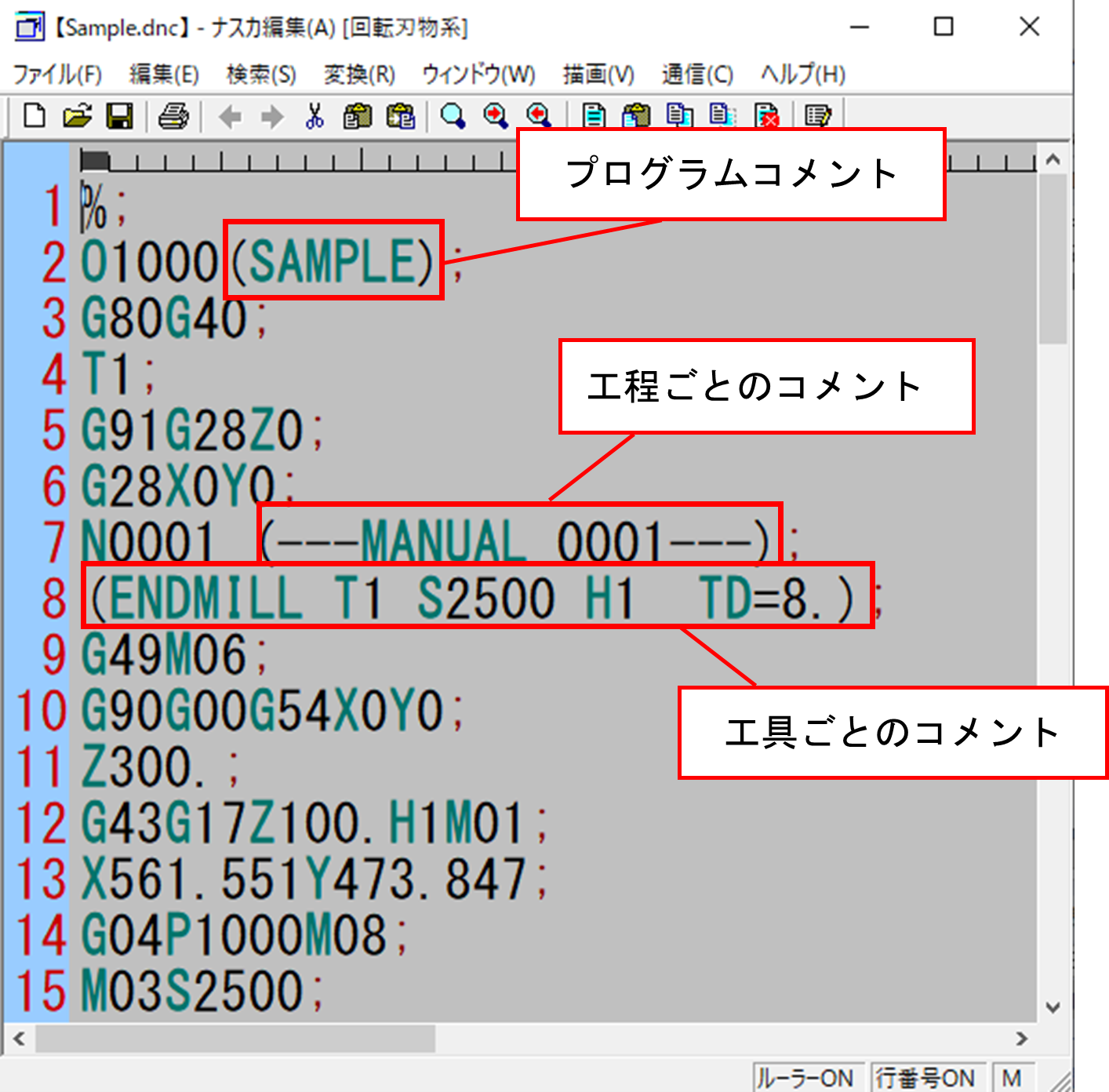

以下のコメントの出力をオン/オフすることができます。
・プログラムコメント（初期値＝有効）
・工程ごとのコメント（初期値＝有効）
・工具ごとのコメント（初期値＝有効）
・プログラムコメント（初期値＝有効）
・工程ごとのコメント（初期値＝有効）
・工具ごとのコメント（初期値＝有効）
- ＜プログラムごとのコメントの場合＞
- （1）-1 プログラムコメントを出力させたい場所を設定します。

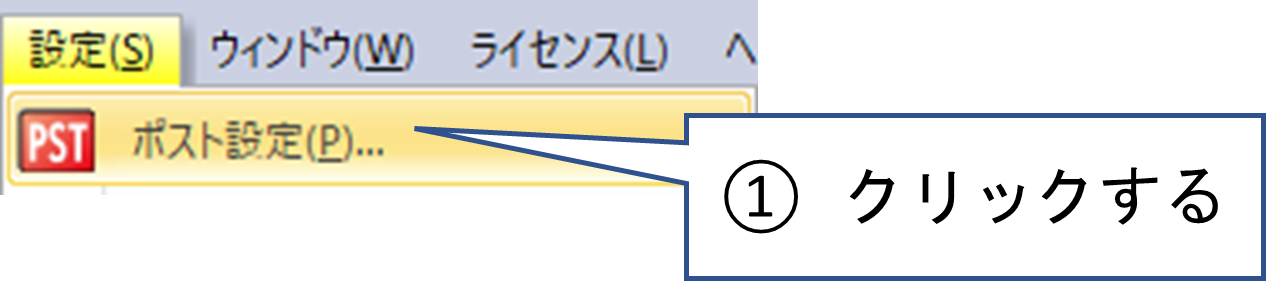

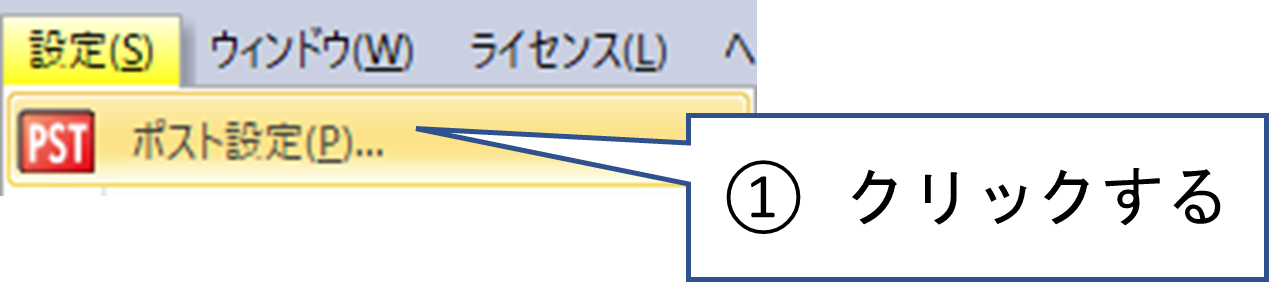

NAZCA5 CAMの［設定］＞［ポスト設定］をクリックします。

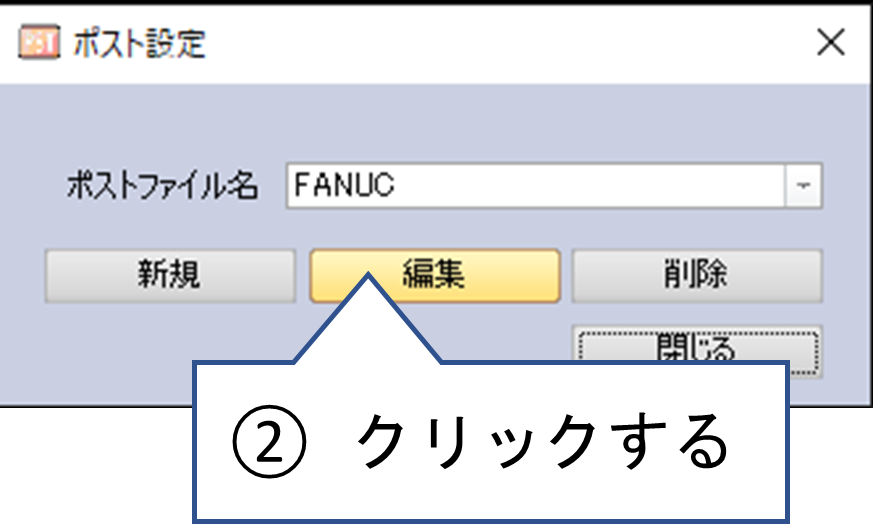

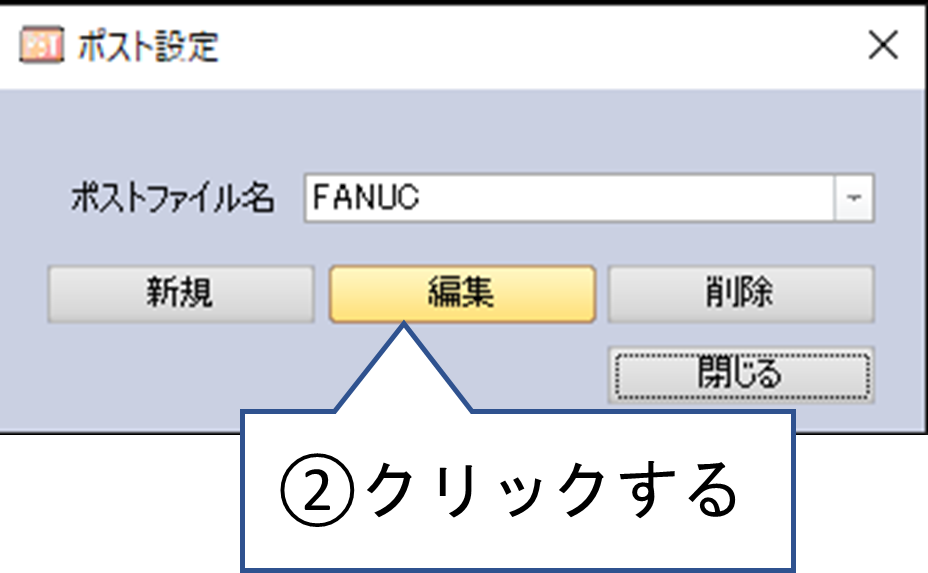

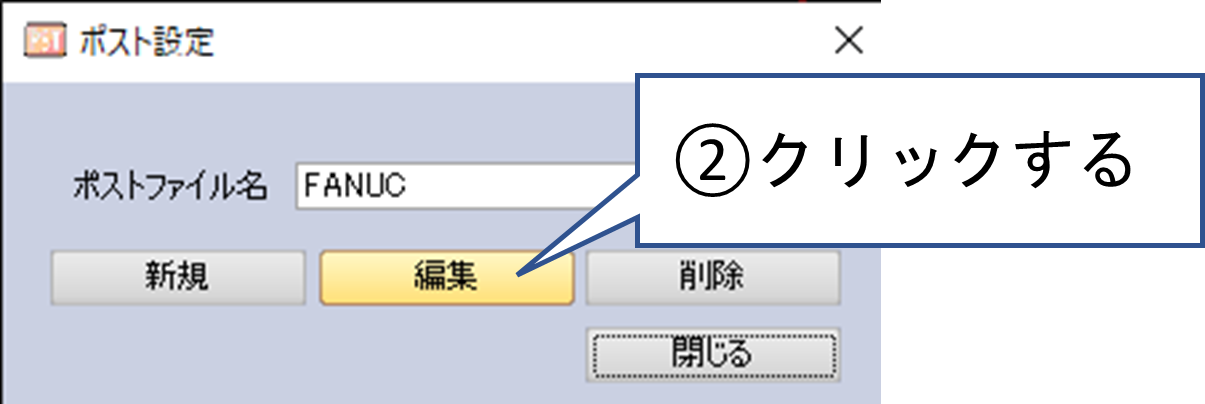

（1）-2 ポスト設定の画面で［編集］をクリックします。
■ ミルの場合

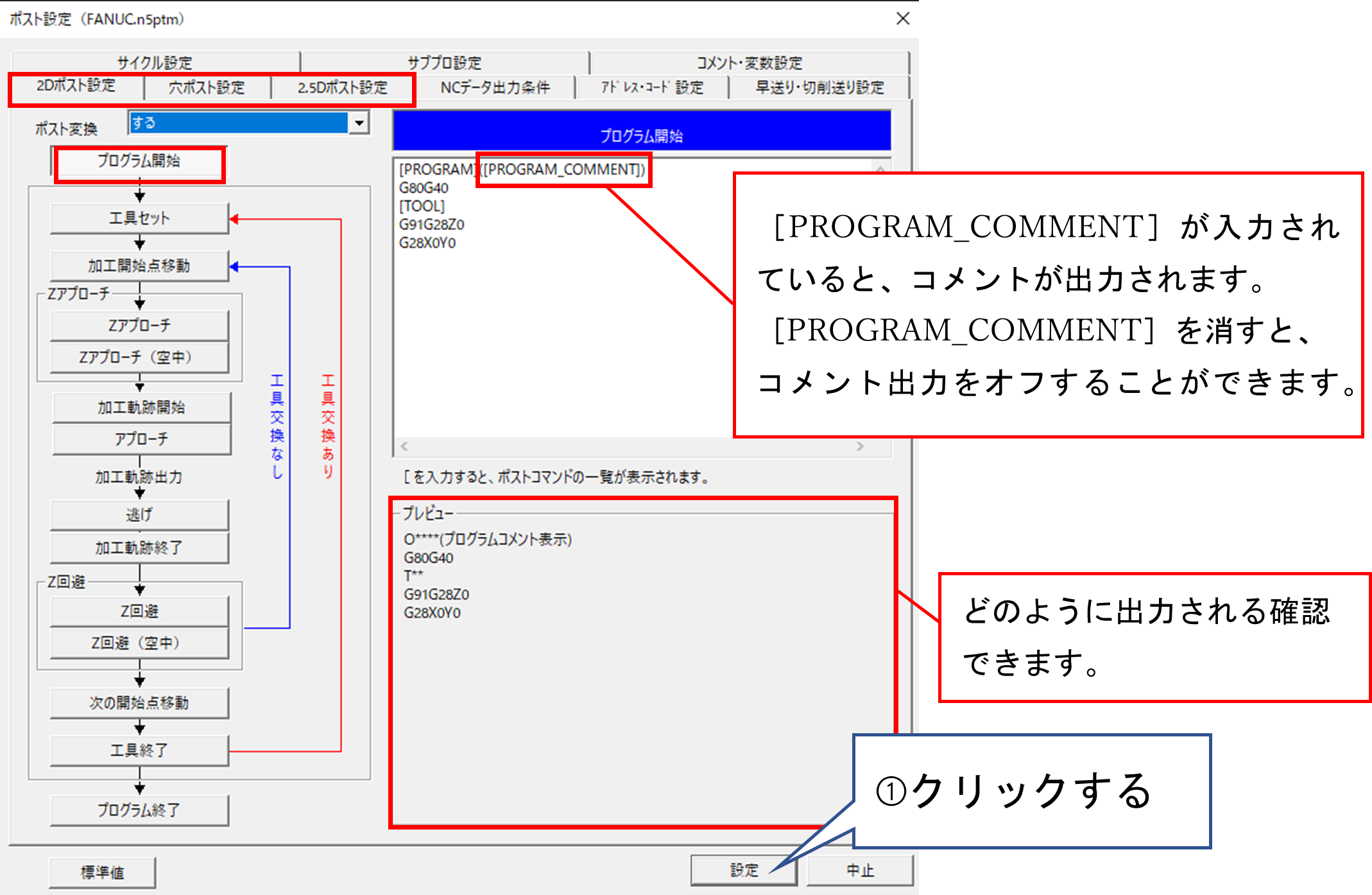

(1) 該当の［ポスト設定］＞［PROGRAM_COMMENT］でオンオフを設定することができます。
（2）出力するプログラムコメントはNCデータ作成時に設定します。

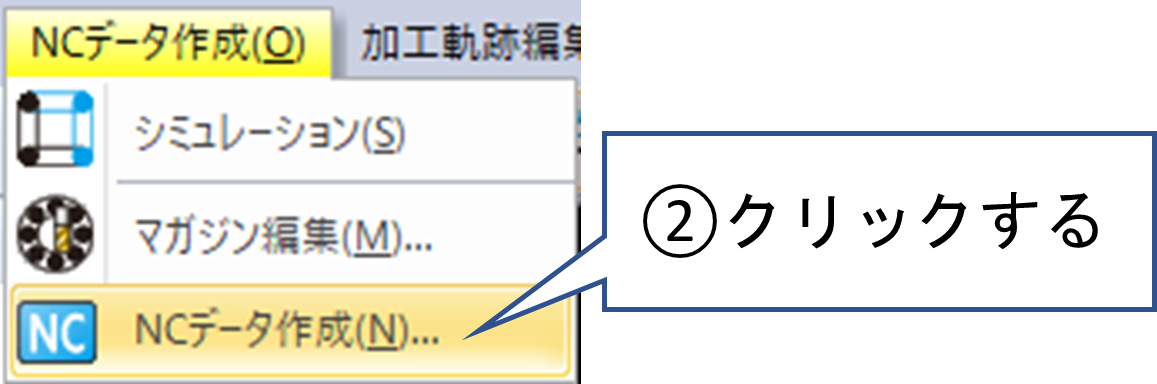

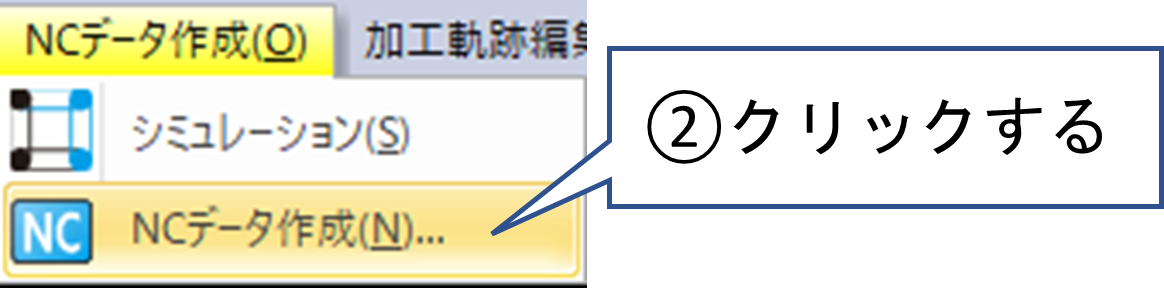

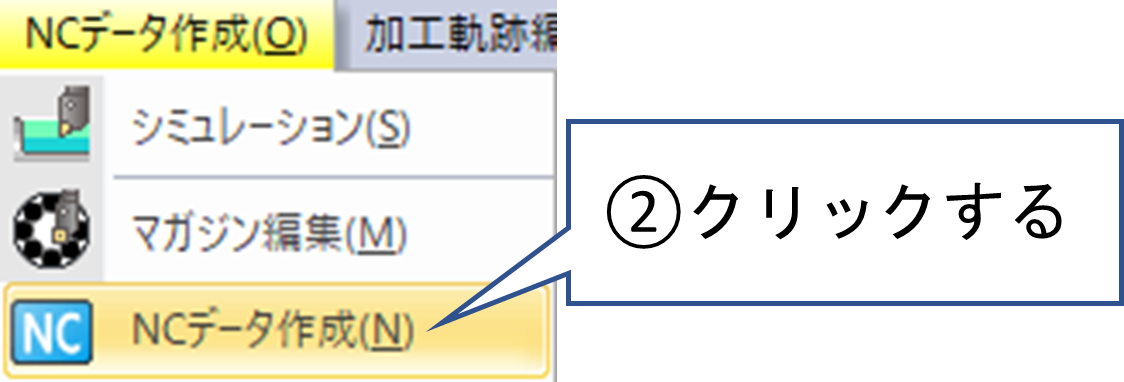

（2）-1［NCデータ作成］＞［NCデータ作成］をクリックします。

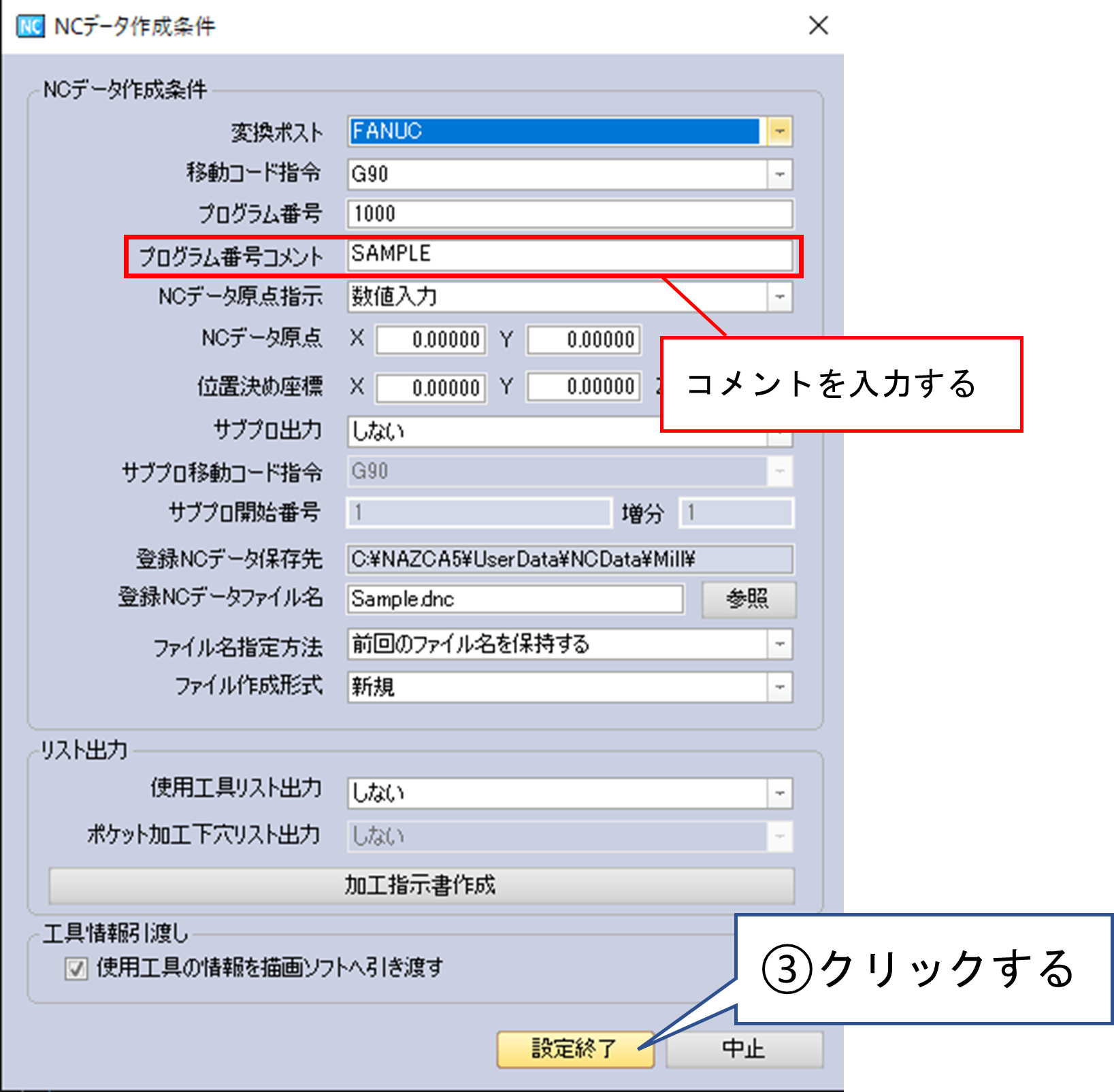

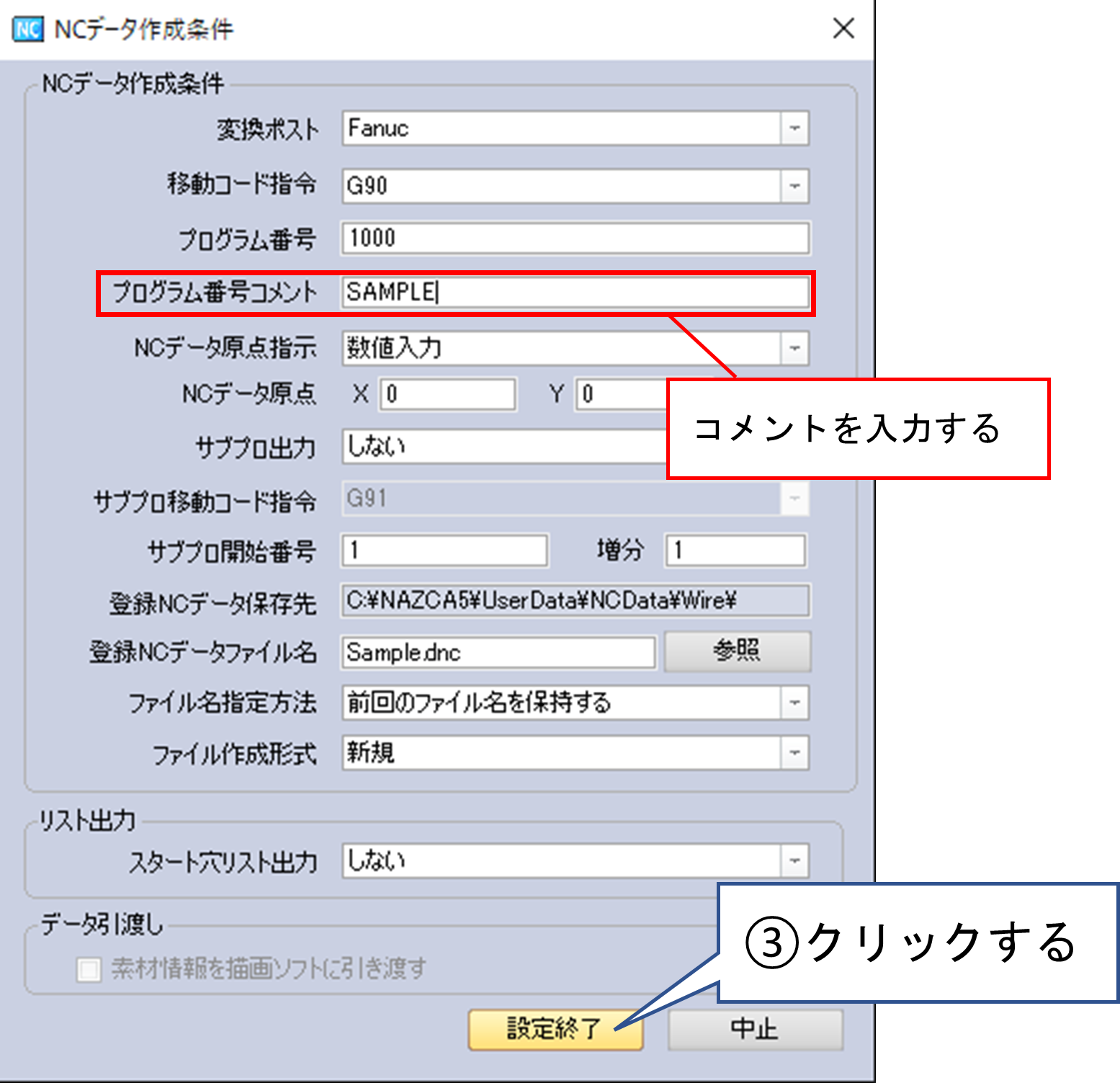

（2）-2［プログラム番号コメント］に出力したいコメントを入力して［設定終了］をクリックします。
■ ワイヤーの場合

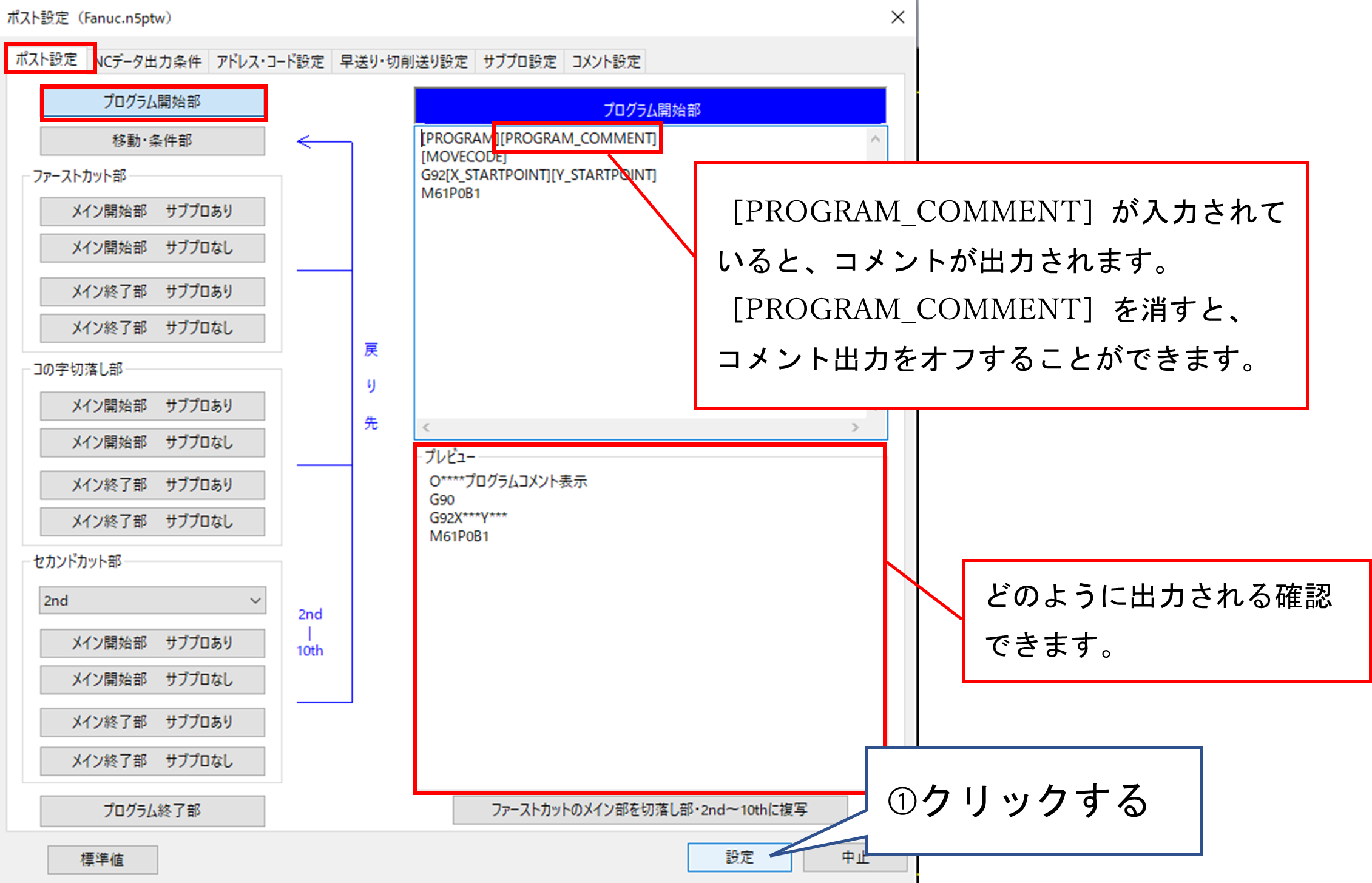

（1）［ポスト設定］＞［プログラム開始部］＞［PROGRAM_COMMENT］でオンオフを設定することができます。
（2）出力するプログラムコメントはNCデータ作成時に設定します。
（2）-1［NCデータ作成］＞［NCデータ作成］をクリックします。
（2）-2［プログラム番号コメント］に出力したいコメントを入力して［設定終了］をクリックします。
■ 旋盤の場合

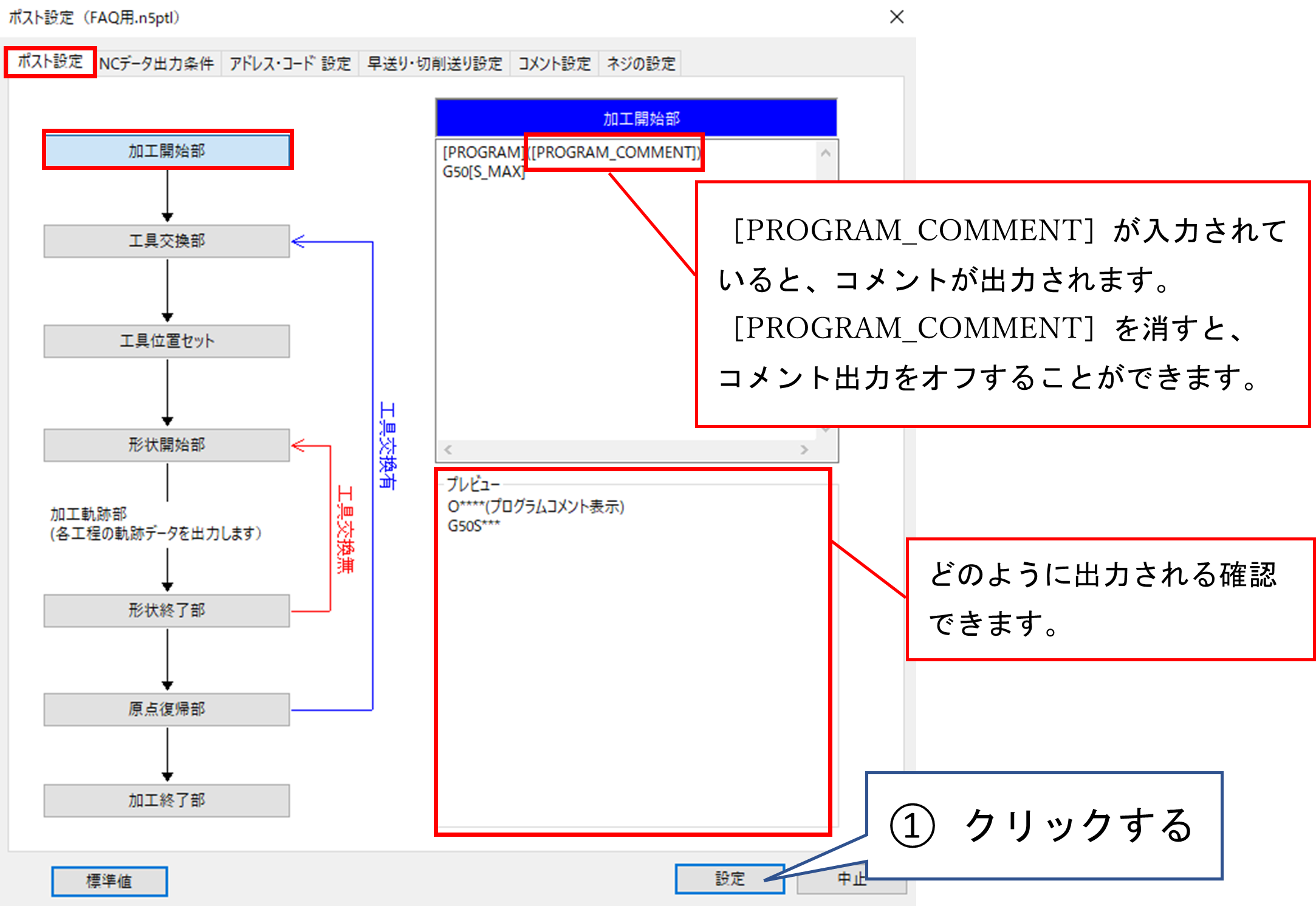

(1)［ポスト設定］画面＞［加工開始部］＞［PROGRAM_COMMENT］でオンオフを設定することができます。
（2）出力するプログラムコメントはNCデータ作成時に設定します。
（2）-1［NCデータ作成］＞［NCデータ作成］をクリックします。

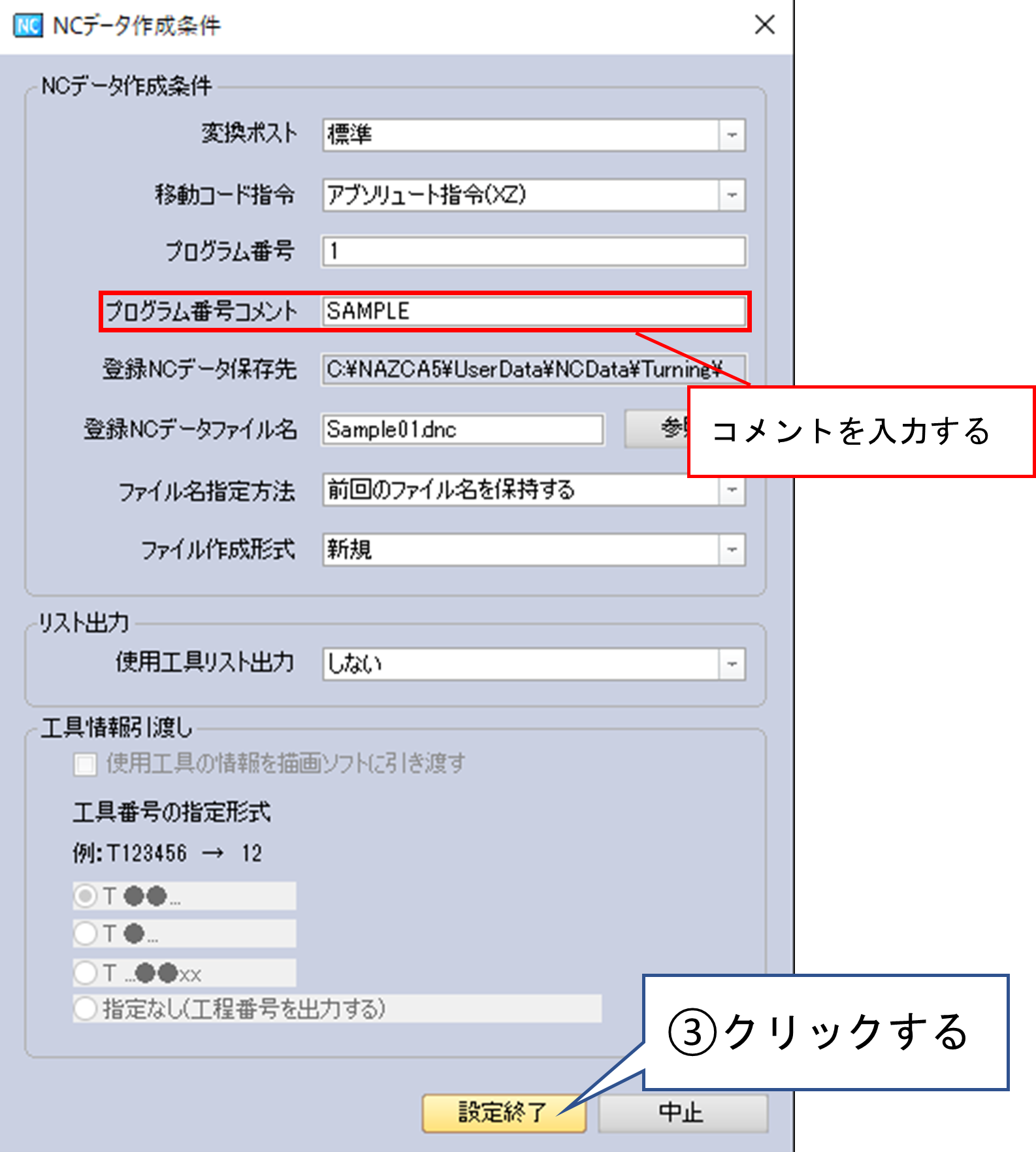

（2）-2［プログラム番号コメント］に出力したいコメントを入力して［設定終了］をクリックします。
- ＜工程ごとのコメントの場合＞
- （1）工程コメントを出力させたい場所を設定します。
（1）-1 NAZCA5 CAMの［設定]＞［ポスト設定］をクリックします。
（1）-2ポストを選択して［編集］をクリックします。
■ ミルの場合
（1）［NCデータ出力条件］画面＞［工程ごとのコメント出力］でON/OFFを選択して、［設定］をクリックします。
（2）出力するプログラムコメントは［工程コメント設定］で設定します。

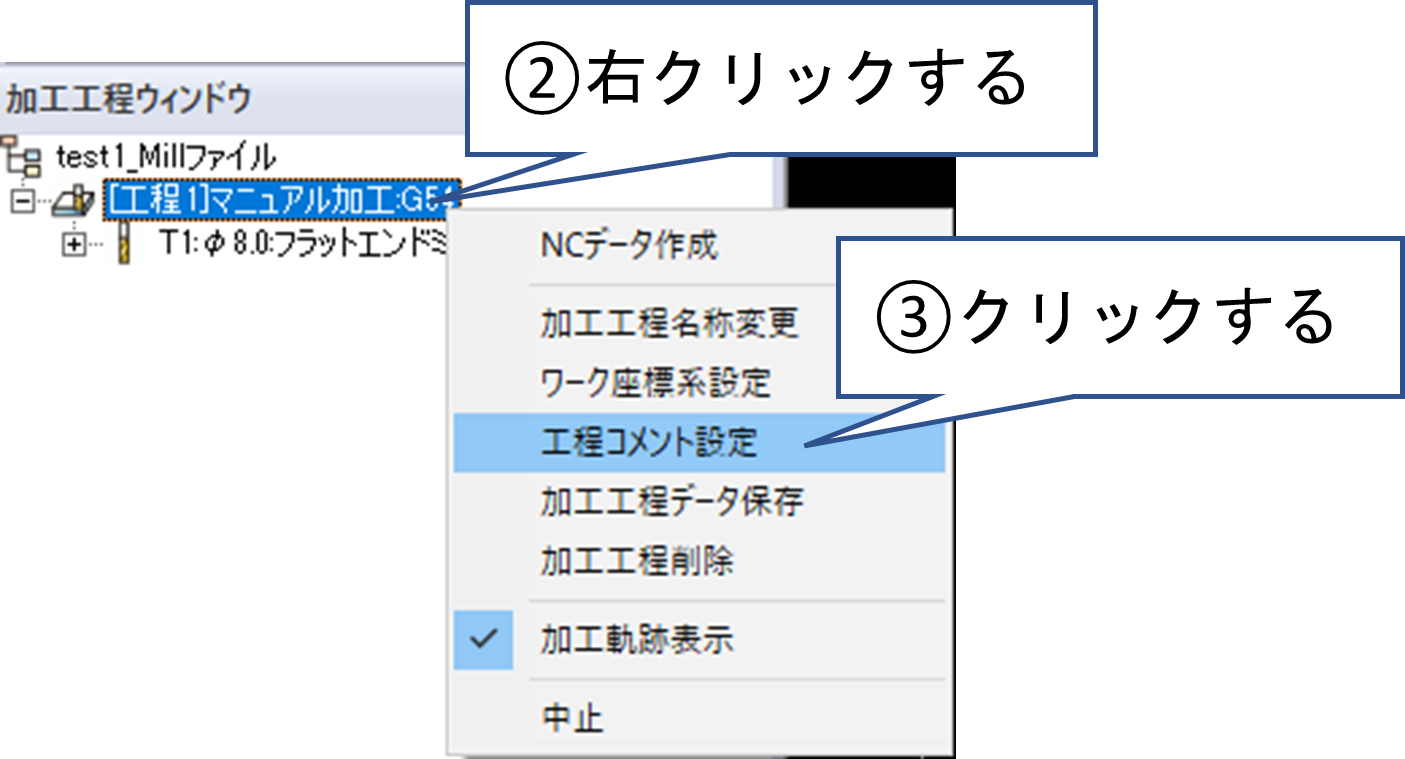

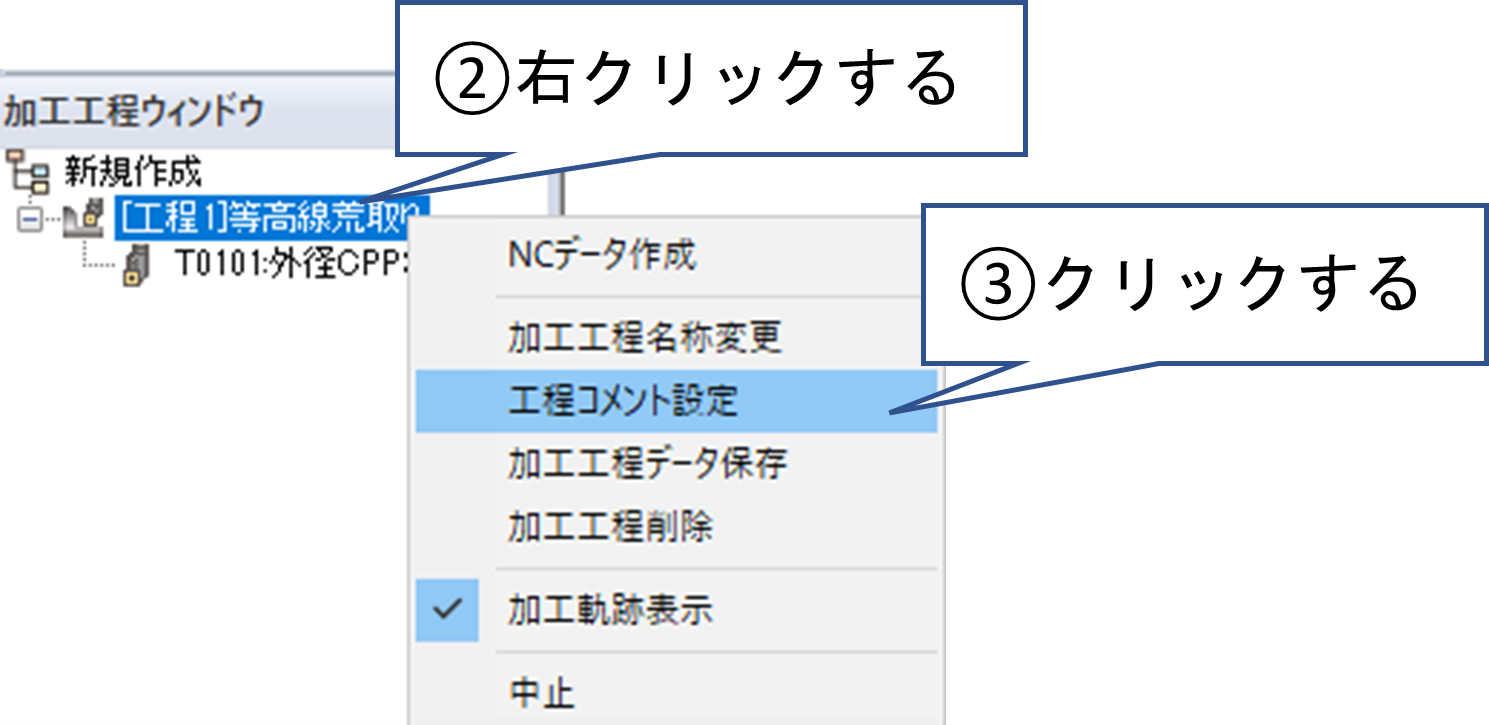

（2）-1［加工工程ウィンドウ］で［加工工程名称］を右クリックし、［工程コメント設定］をクリックします。

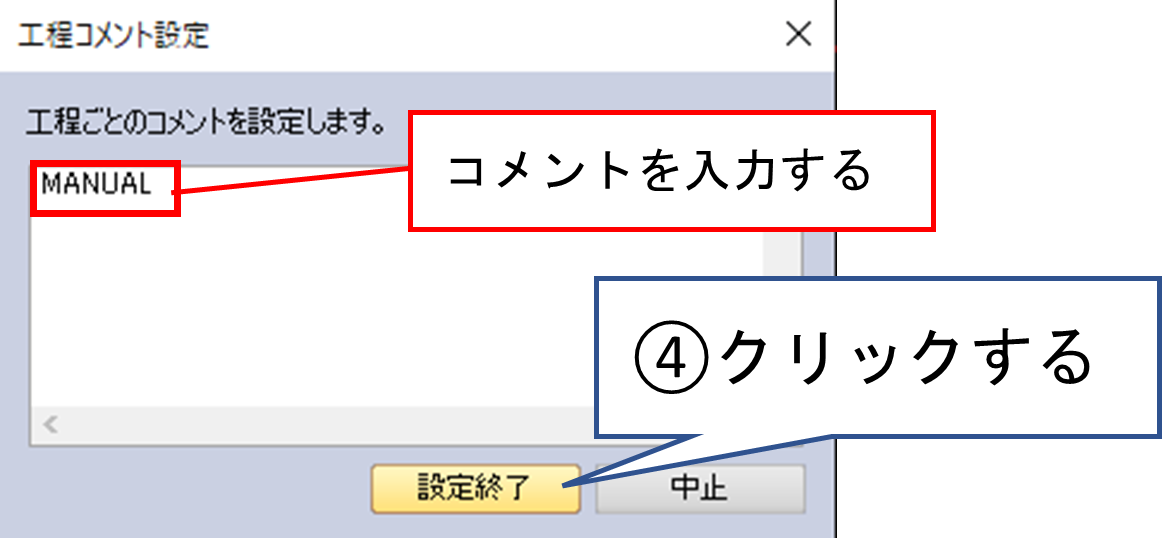

（2）-2［工程コメント設定］画面で工程に対するコメントを入力して［設定終了］をクリックします。
■ ワイヤーの場合

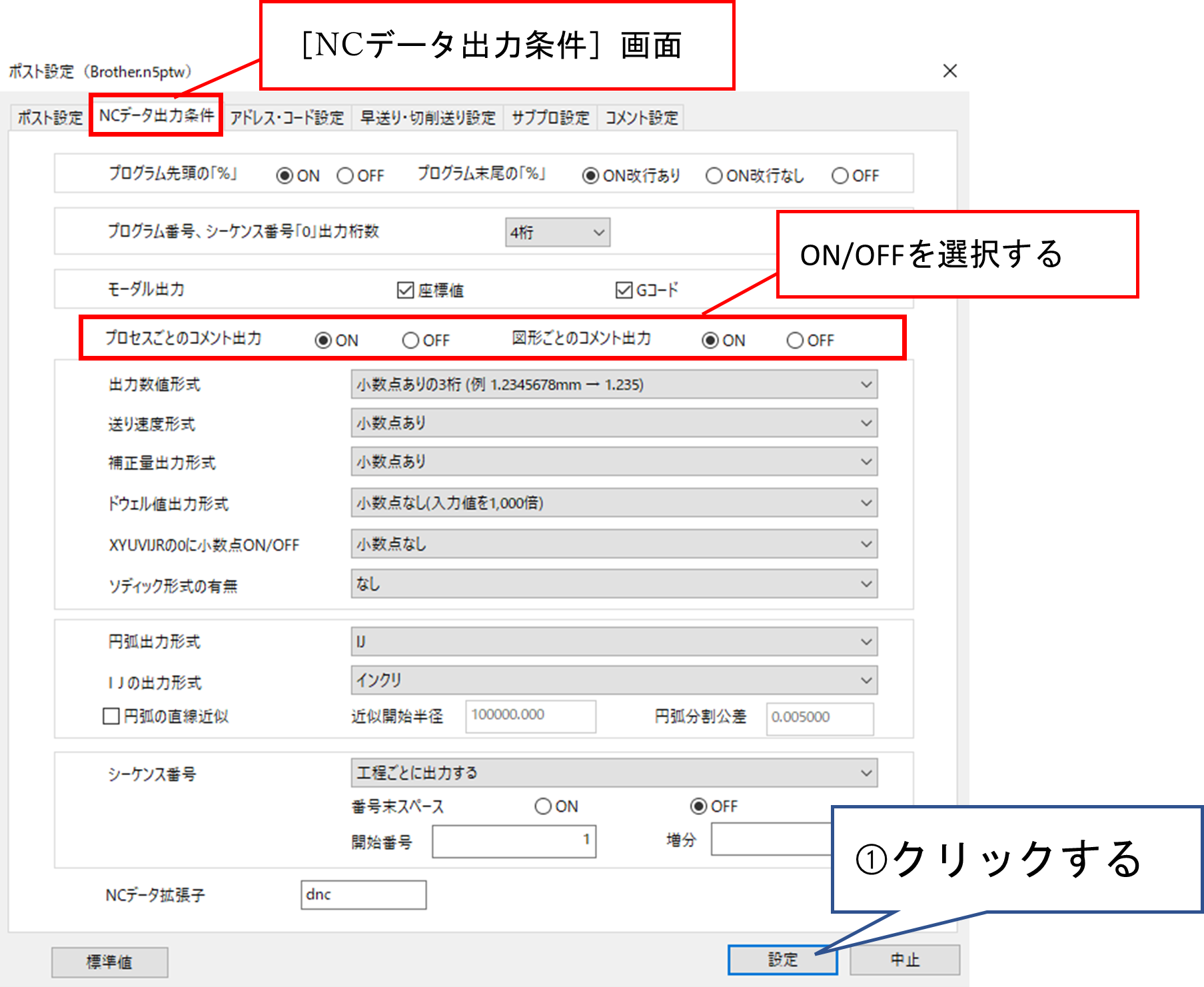

（1）［NCデータ出力条件］画面＞［プロセスごとのコメント出力］または［図形ごとのコメント出力］でON/OFFを選択して、［設定］をクリックします。

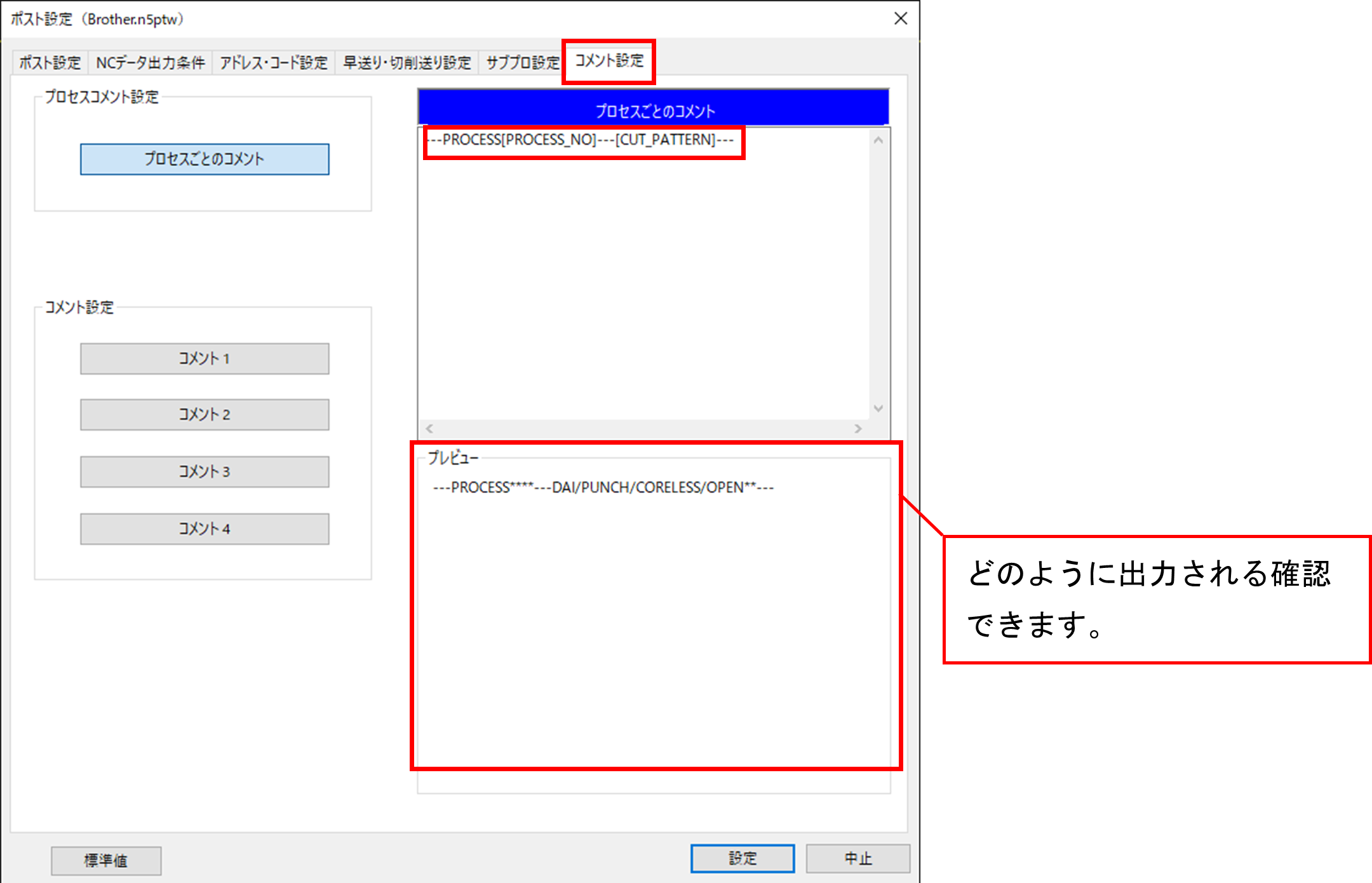

（2）オン/オフされるコメントは、［コメント設定］画面の［プロセスNo］と［カットパターン］になります。
■ 旋盤の場合

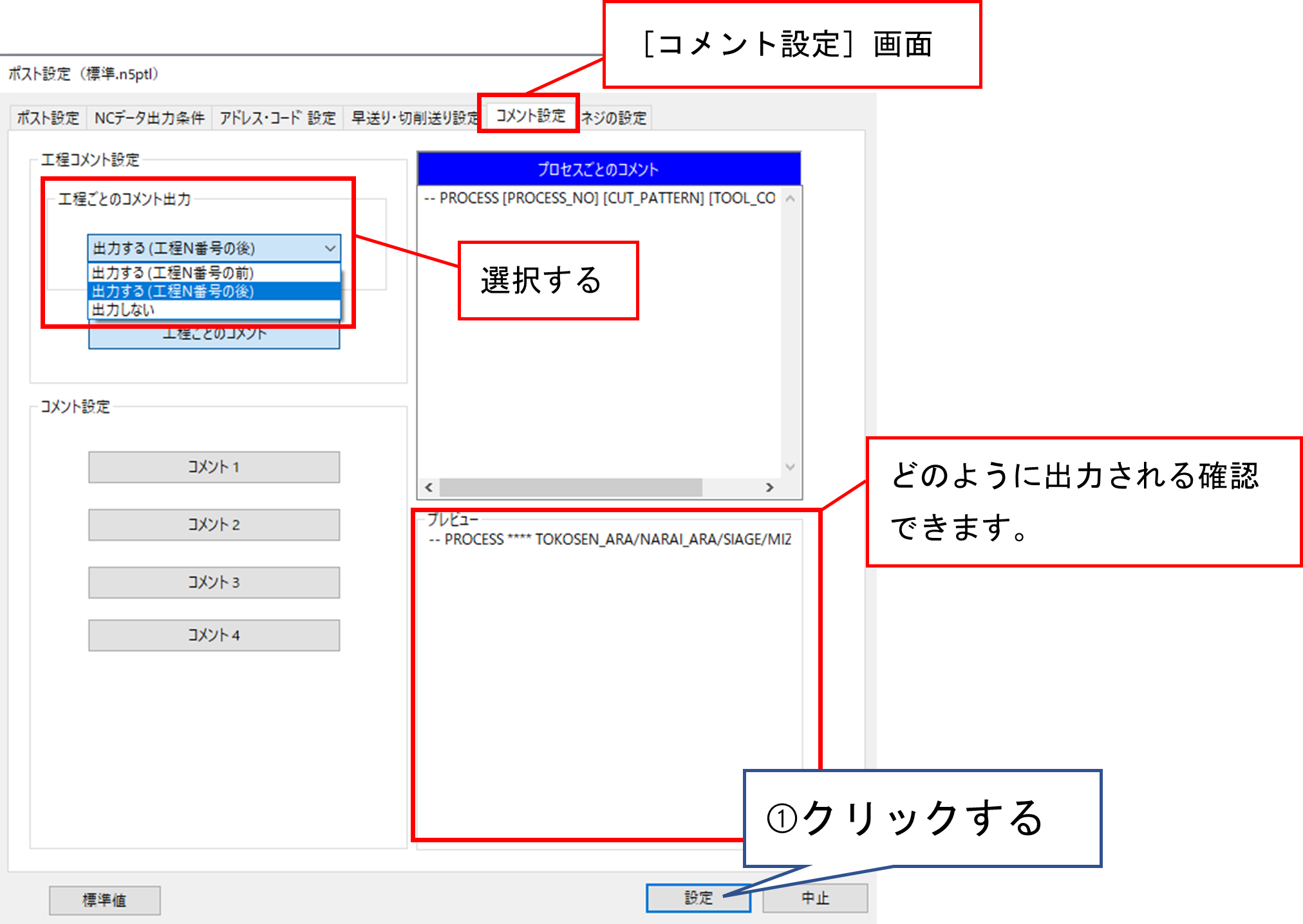

（1）［コメント設定］画面＞［工程ごとのコメント出力］で下記を選択して、［設定］をクリックします。
・[出力する（工程N番号の前）]
・[出力する（工程N番号の後）]
・[出力しない]
（2）出力するプログラムコメントは［工程コメント設定］で設定します。
（2）-1［加工工程ウィンドウ］で［加工工程名称］を右クリックし、［工程コメント設定］をクリックします。
（2）-2［工程コメント設定］画面で工程に対するコメントを入力して［設定終了］をクリックします。
- ＜工具ごとのコメントの場合（ワイヤーは工具ごとのコメント設定がございません）＞
- （1）工具ごとのコメントを出力させたい場所を設定します。
（1）-1 NAZCA5CAMの［設定]＞［ポスト設定］をクリックします。
（1）-2 ポストを選択して［編集］をクリックします。
■ ミルの場合

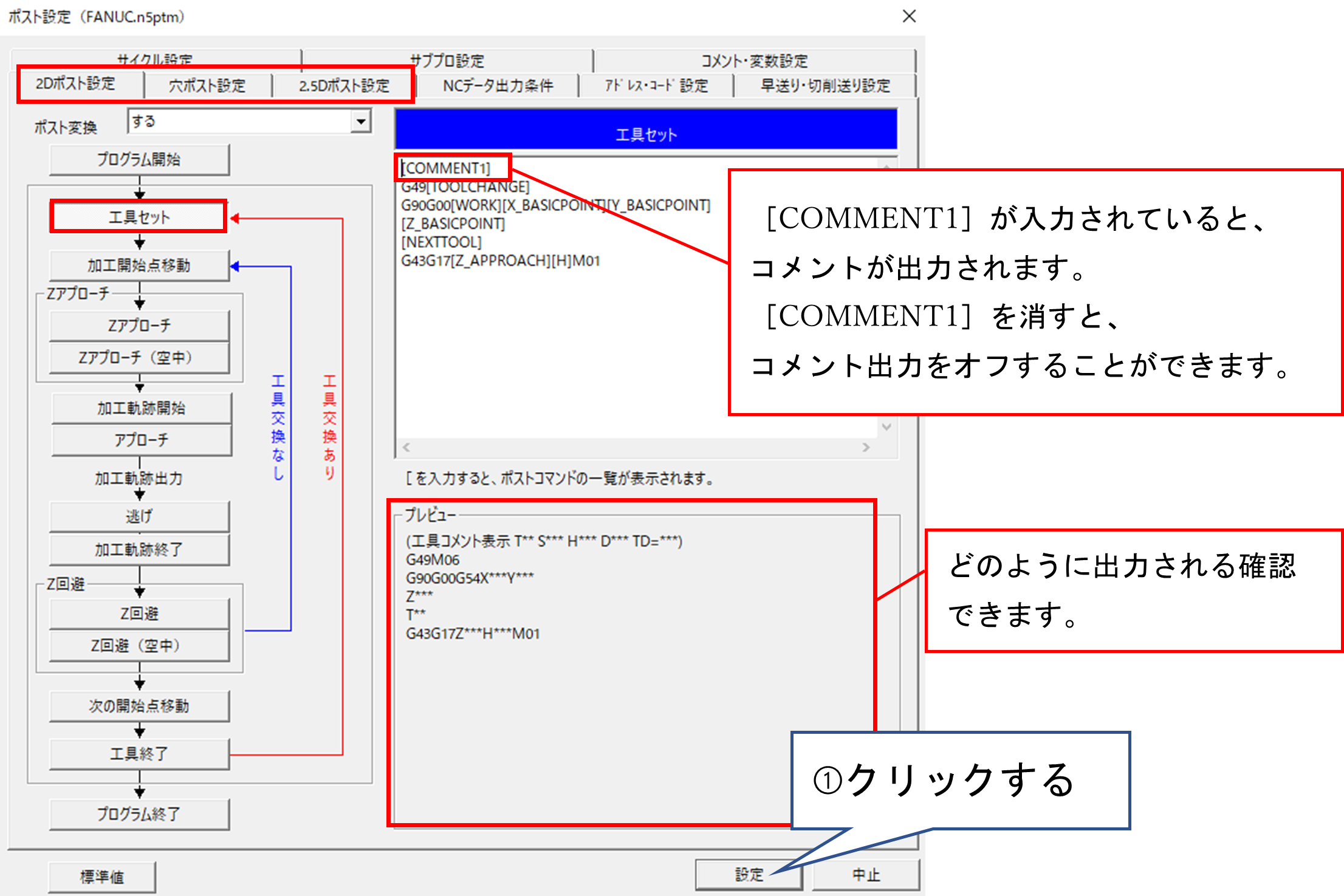

（1）［2Dポスト設定］［穴ポスト設定］［2.5Dポスト設定］画面で［工具セット］＞［COMMENT1］でオンオフを設定することができます。
（2）出力する工具コメントは［工具コメント設定］で設定します。

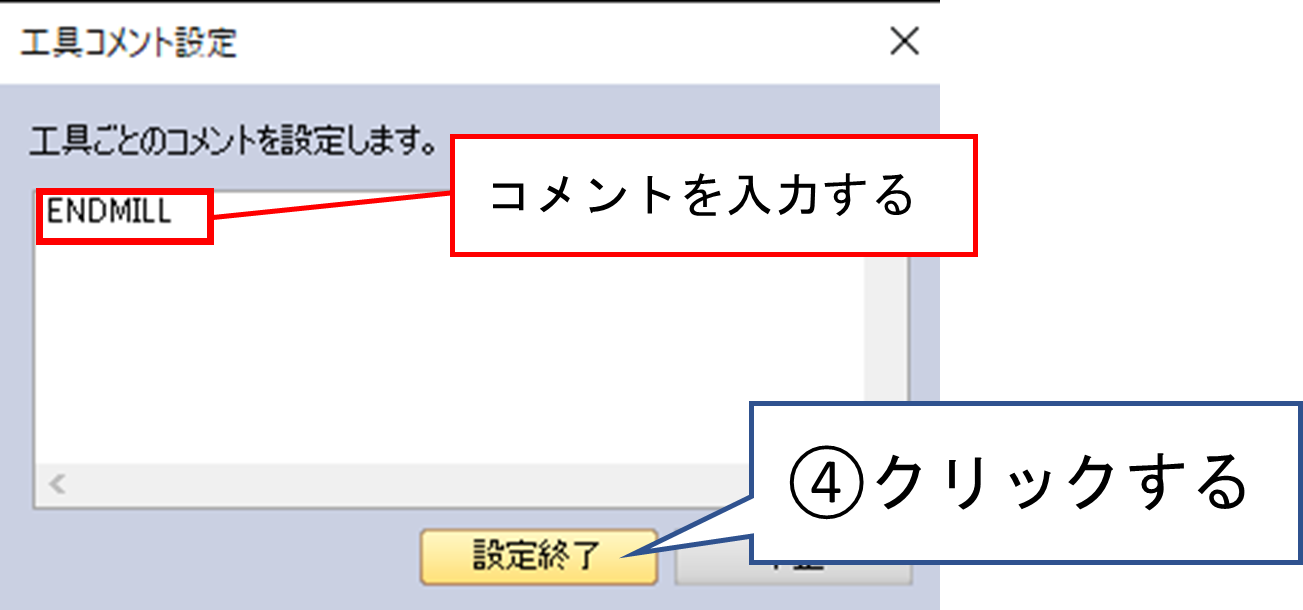

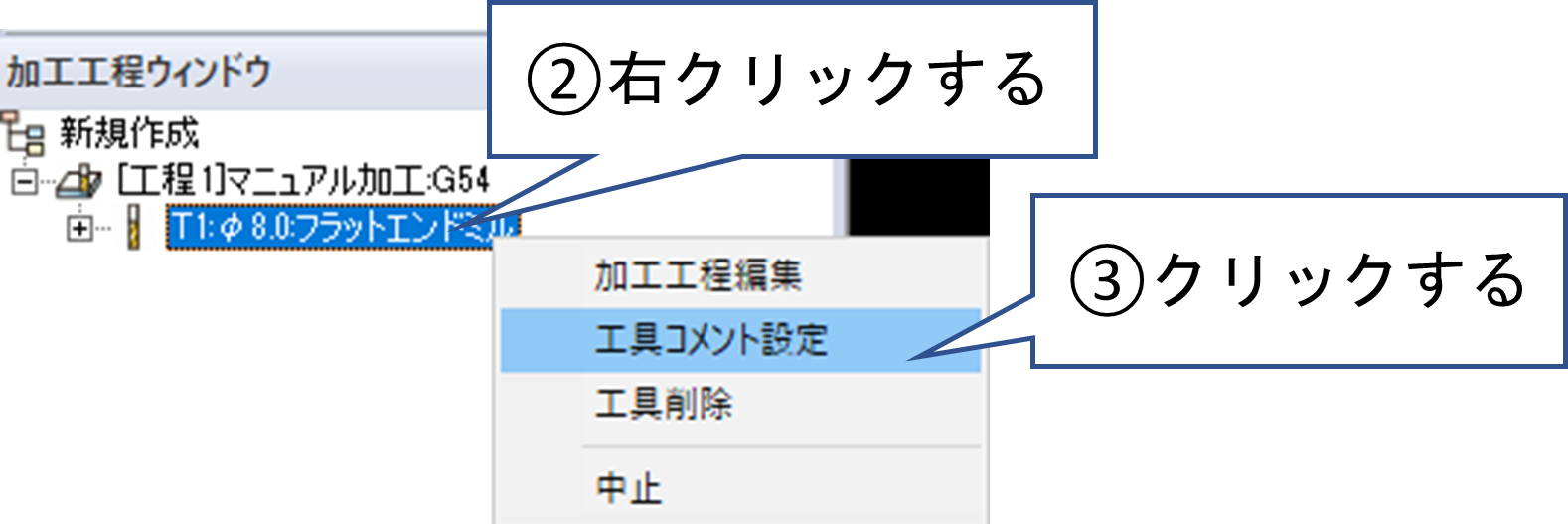

（2）-1［加工工程ウィンドウ］で［工具径：名称］を右クリックし、［工具コメント設定］をクリックします。
（2）-2［工程コメント設定］画面で工程に対するコメントを入力して［設定終了］をクリックします。
■ 旋盤の場合

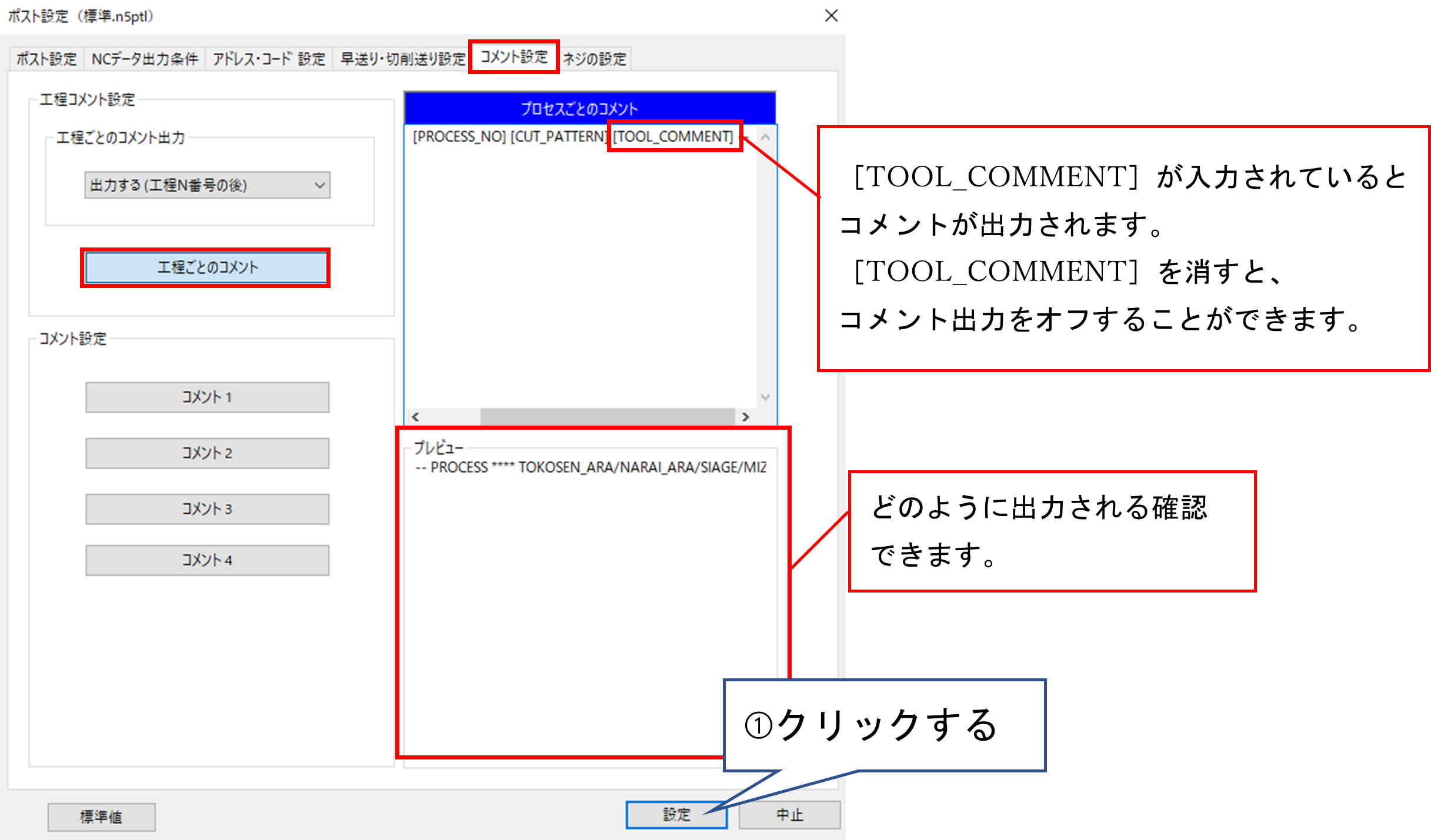

（1）［コメント設定］画面で［コメント設定］＞［工程ごとのコメント］の［TOOL_COMMENT］でオンオフを設定することができます。
（2）出力する工具コメントは［工具台設定］で設定します。

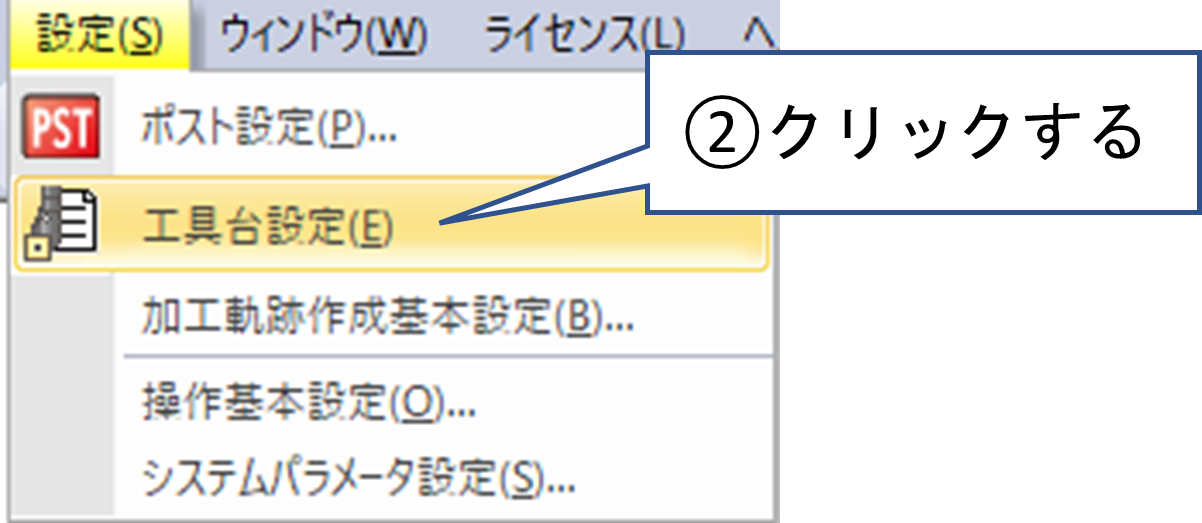

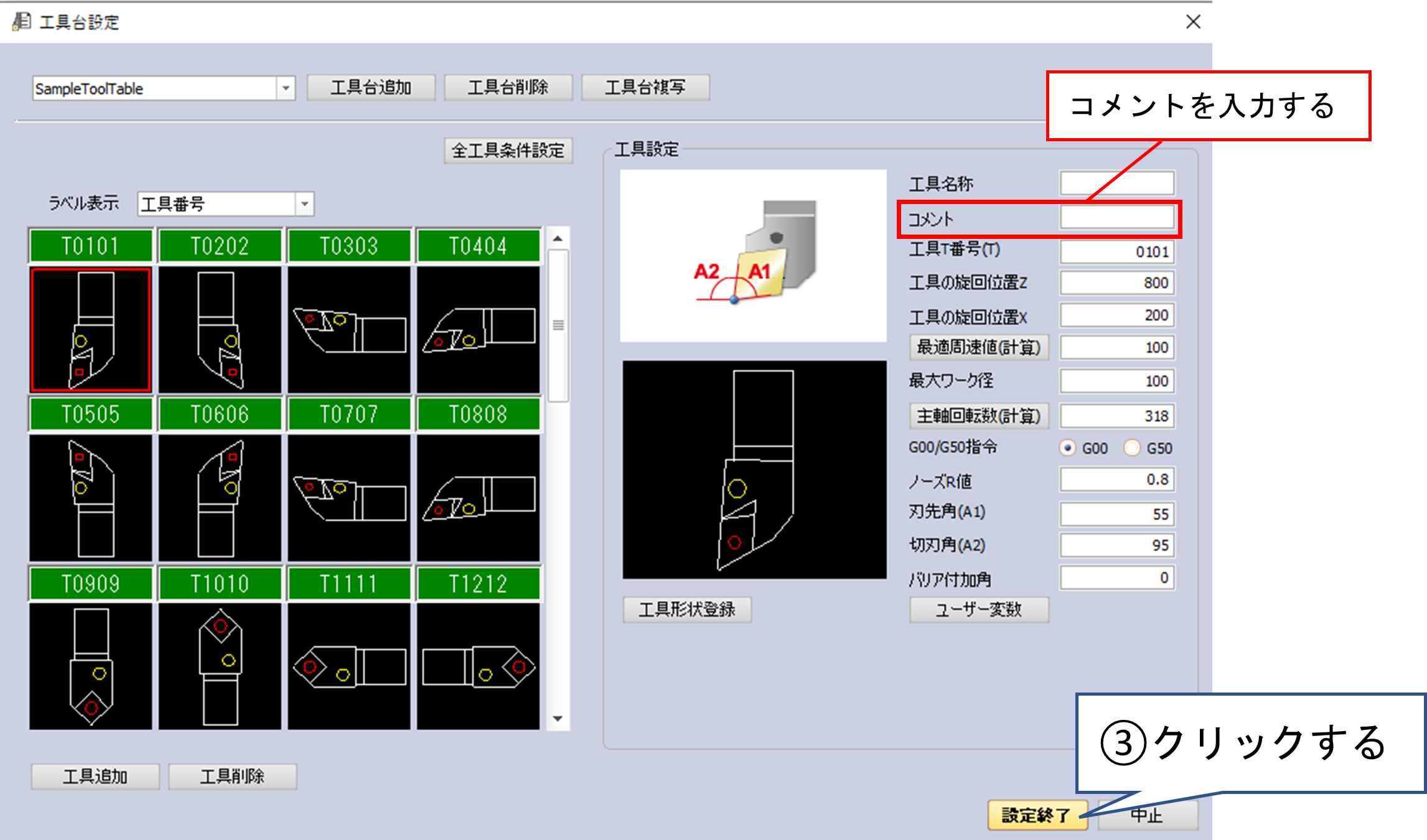

（2）-1［設定］＞［工具台設定］をクリックします。
（2）-2 工具台と工具を選択して、［コメント］に出力したいコメントを入力して、［設定終了］をクリックします。
