図形操作がより快適に！NAZCA5 CADの「コピー＆ペースト機能」をご紹介

図形のコピペ機能には、2つのポイントがあります。
【ポイント①】Windowsライクなクイック操作で直感的に図形編集！
【ポイント②】図形を別のNAZCA5 CADへコピー＆貼り付け！
以下で操作方法など、詳しくご紹介します。

【ポイント①】Windowsライクなクイック操作で直感的に図形編集！

NAZCA5 CADでは、Windowsのファイル操作のように、図形の編集を簡単に行うことができます。

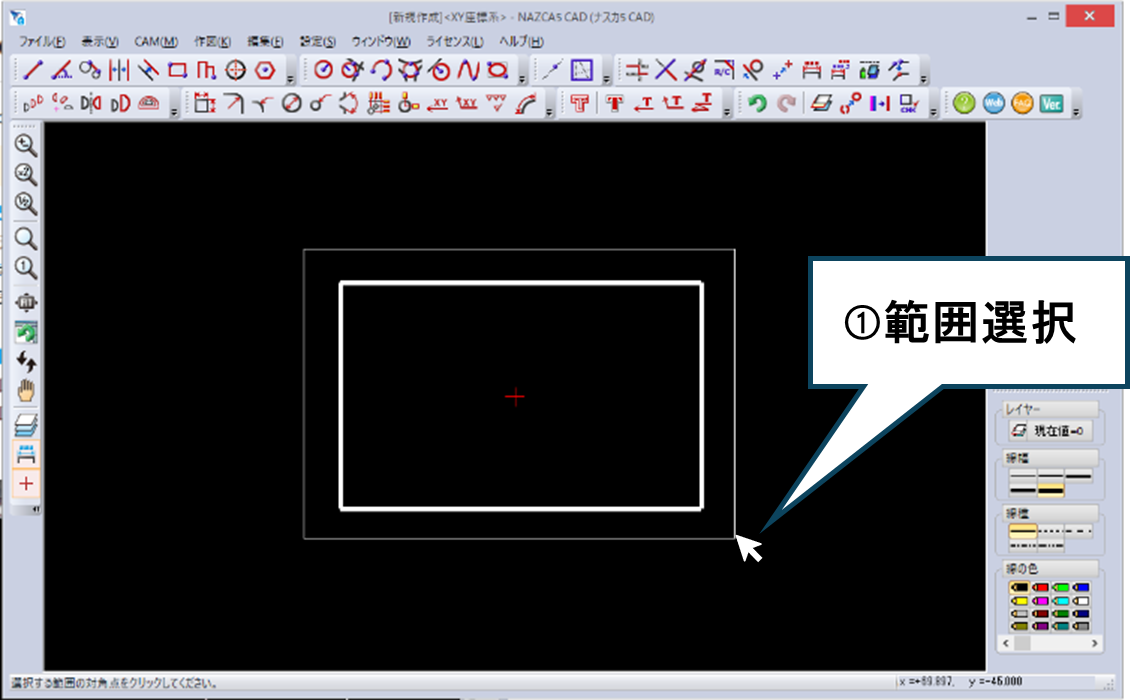

まずは、操作したい図形を範囲選択します。範囲選択は、マウスをドラッグするだけで複数の図形をまとめて選択できます。
以下で、操作手順を説明します。 ▶ 図形の移動
操作コマンドを選ばず、すぐに図形を移動できます。

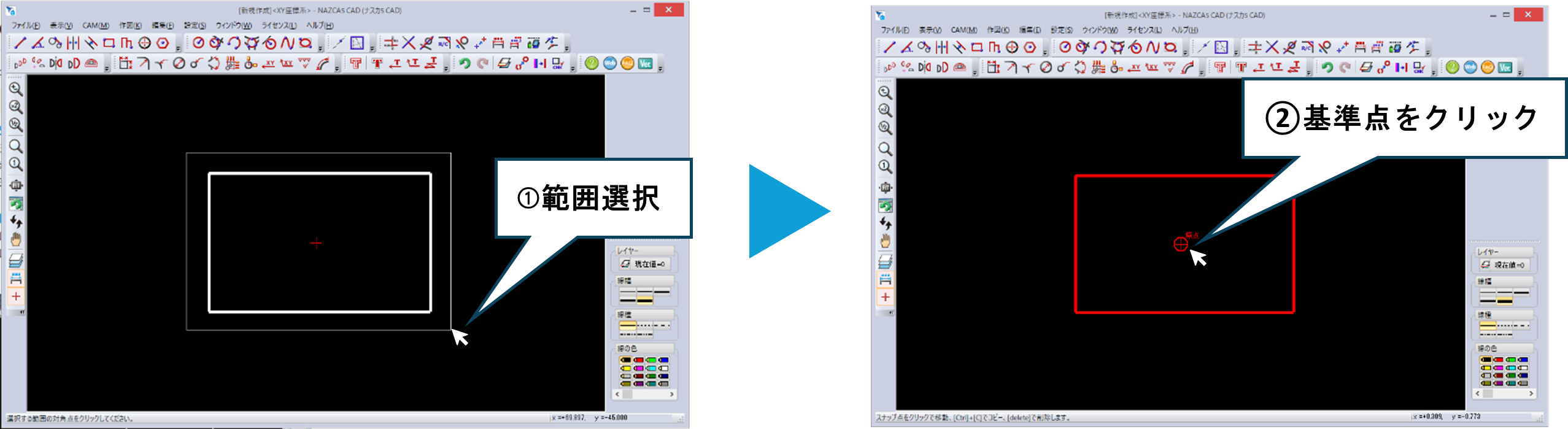

1） 移動したい図形を範囲選択し、基準となる点をクリックします。 2）移動したい位置でクリックし図形を貼り付けます。 ▶ 図形の複写
Windowsのショートカットキーとほぼ同じ感覚で、図形の複写が可能です。

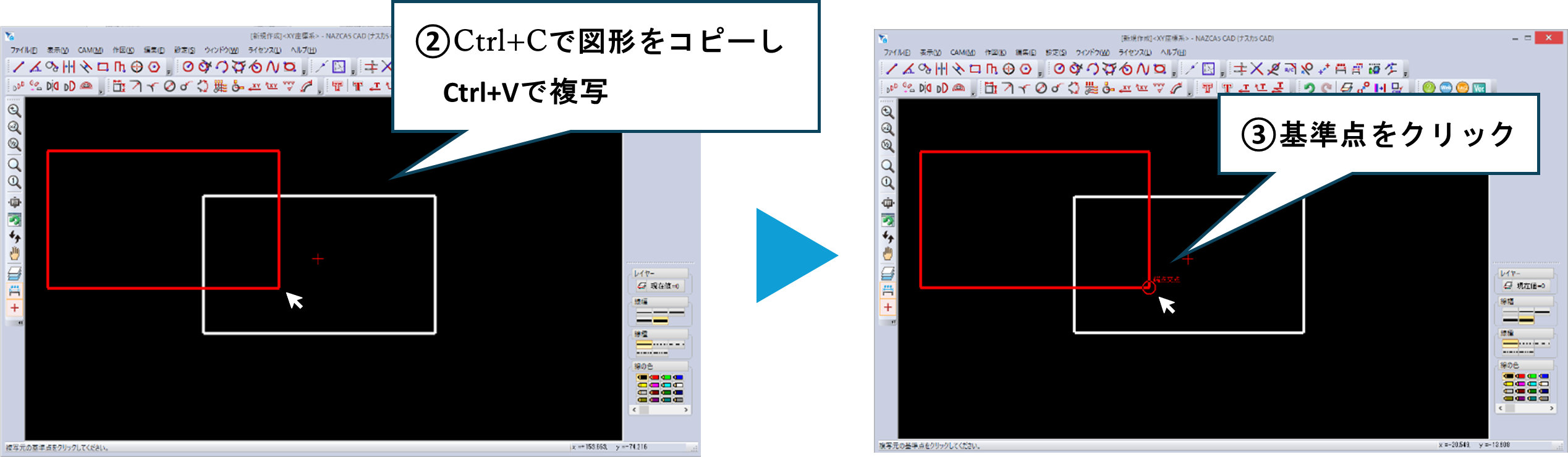

1）複写したい図形を範囲選択します。 2）Ctrl+Cで図形をコピーし、Ctrl+Vで図形を複写後、基準点をクリックします。 3）複写したい位置でクリックして貼り付けます。 ▶ 図形の回転
角度を数値入力する必要がなく、感覚的に回転できます。図形は、5度単位で回転できます。

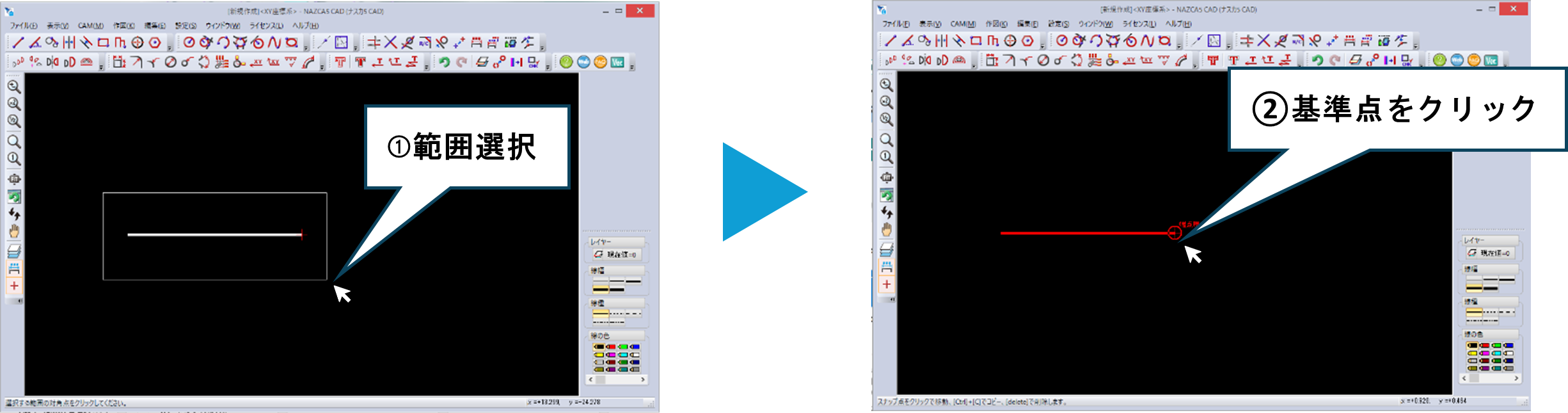

1） 回転したい図形を範囲選択し、基準となる点をクリックします。

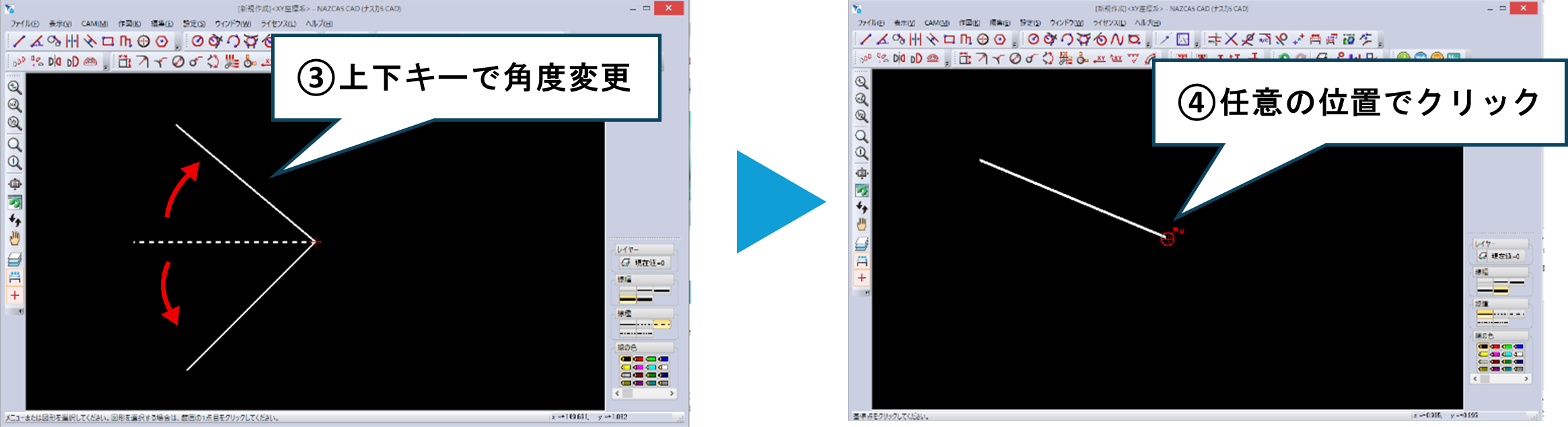

※基準点をクリックしたあと、図形が動かせるようになります。その場で回転させたい場合は、目印のために補助線を引いておくことをおすすめします。 2）キーボードの上下（↑↓）キーで角度を変更し、確定したらクリックして貼り付けます。 ▶ 図形の削除
ストレスフリーに、図形をパッと削除できます。

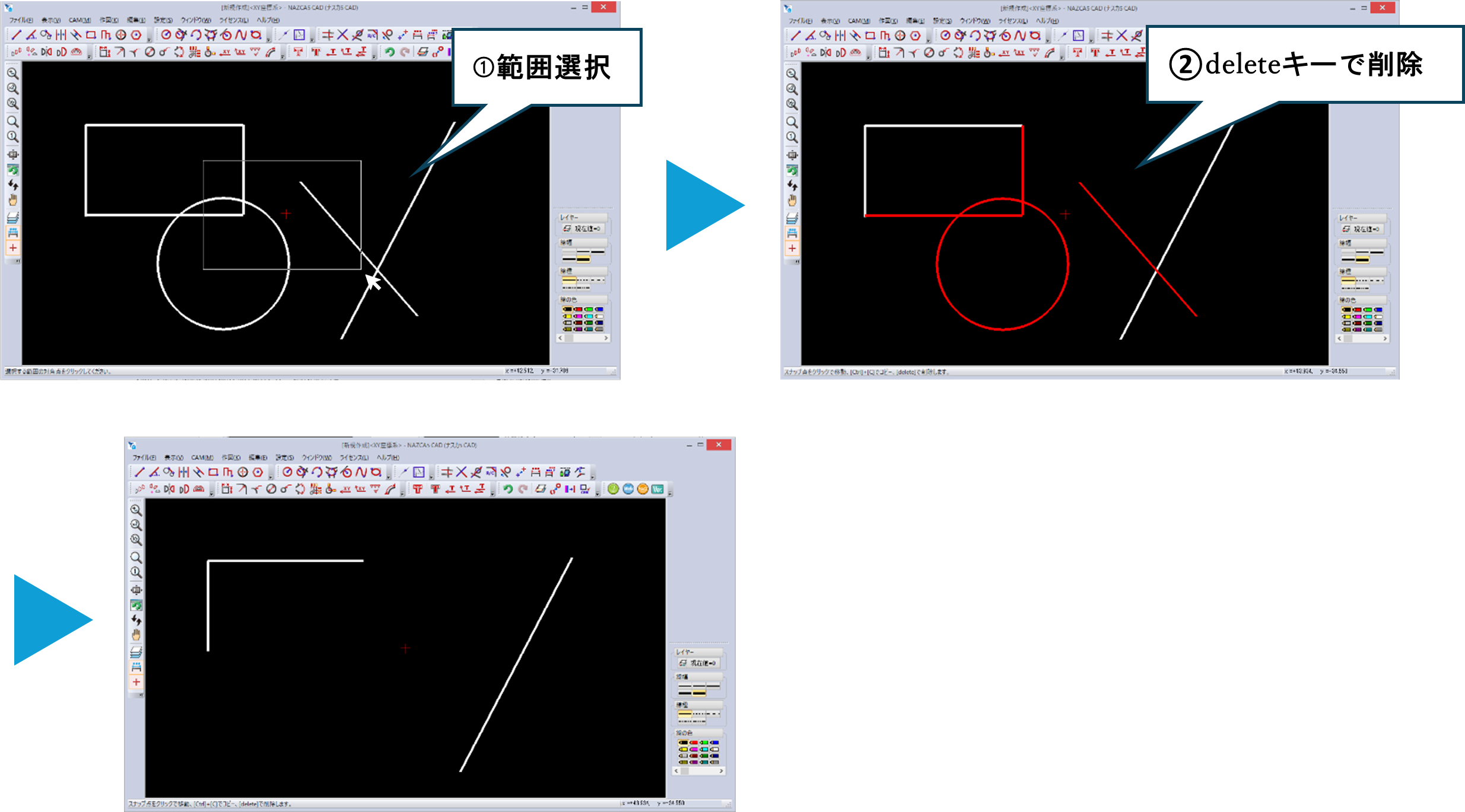

1）削除したい図形を範囲選択し、deleteキーで削除します。
※範囲選択後、赤くハイライトされた要素が削除されます。選択範囲に要素が被っている場合は、その部分も削除対象となります。

【ポイント②】図形を別のNAZCA5 CADへコピー＆貼り付け！

この図形を他のCADデータでも使いたい・・・
そのようなご要望にお応えするのが、コピー＆貼り付け機能です。 ポイント①と同じように範囲選択後、ショートカットキーを使用して図形を移動します。 ▶ 図形のコピー＆貼り付け
図形の使いまわしもラクラクで、作業の手間を減らせます。

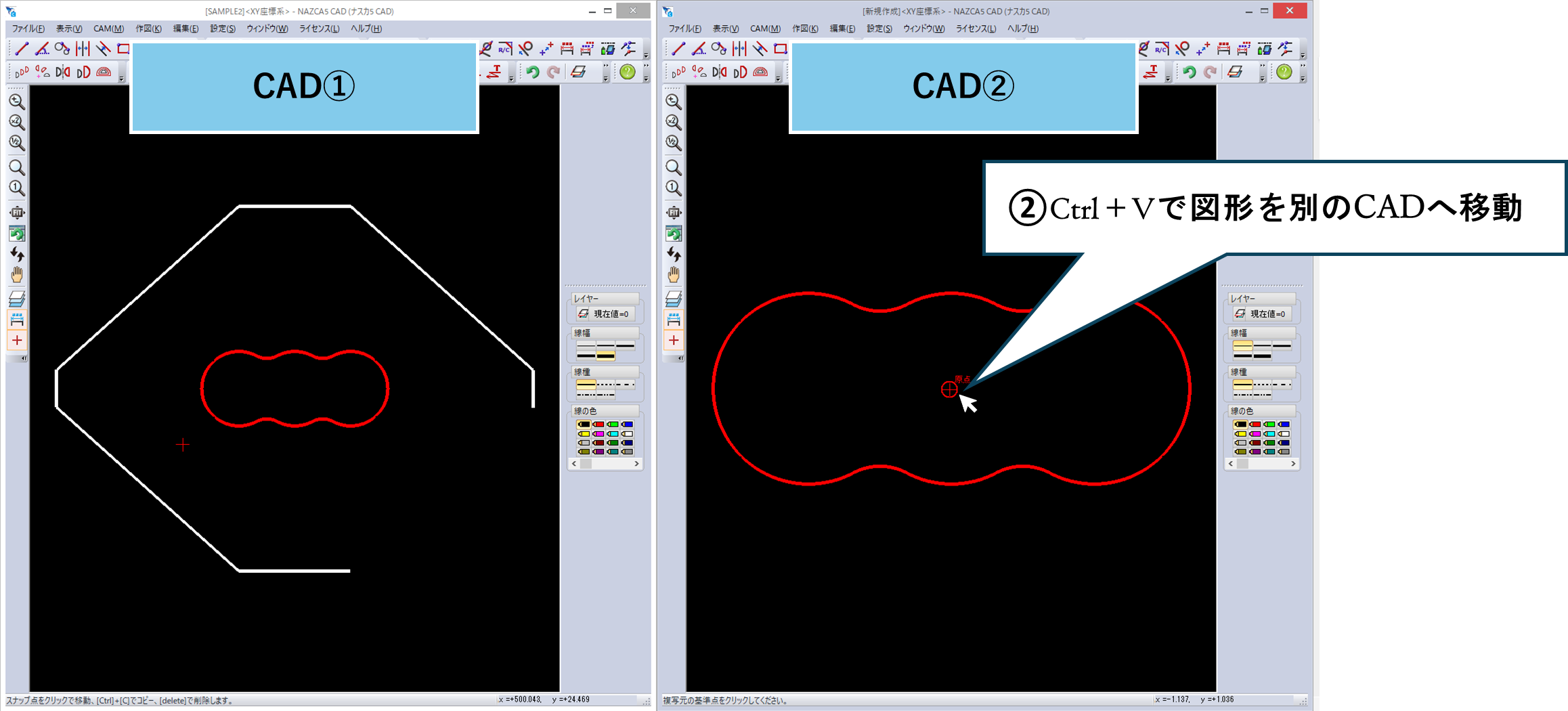

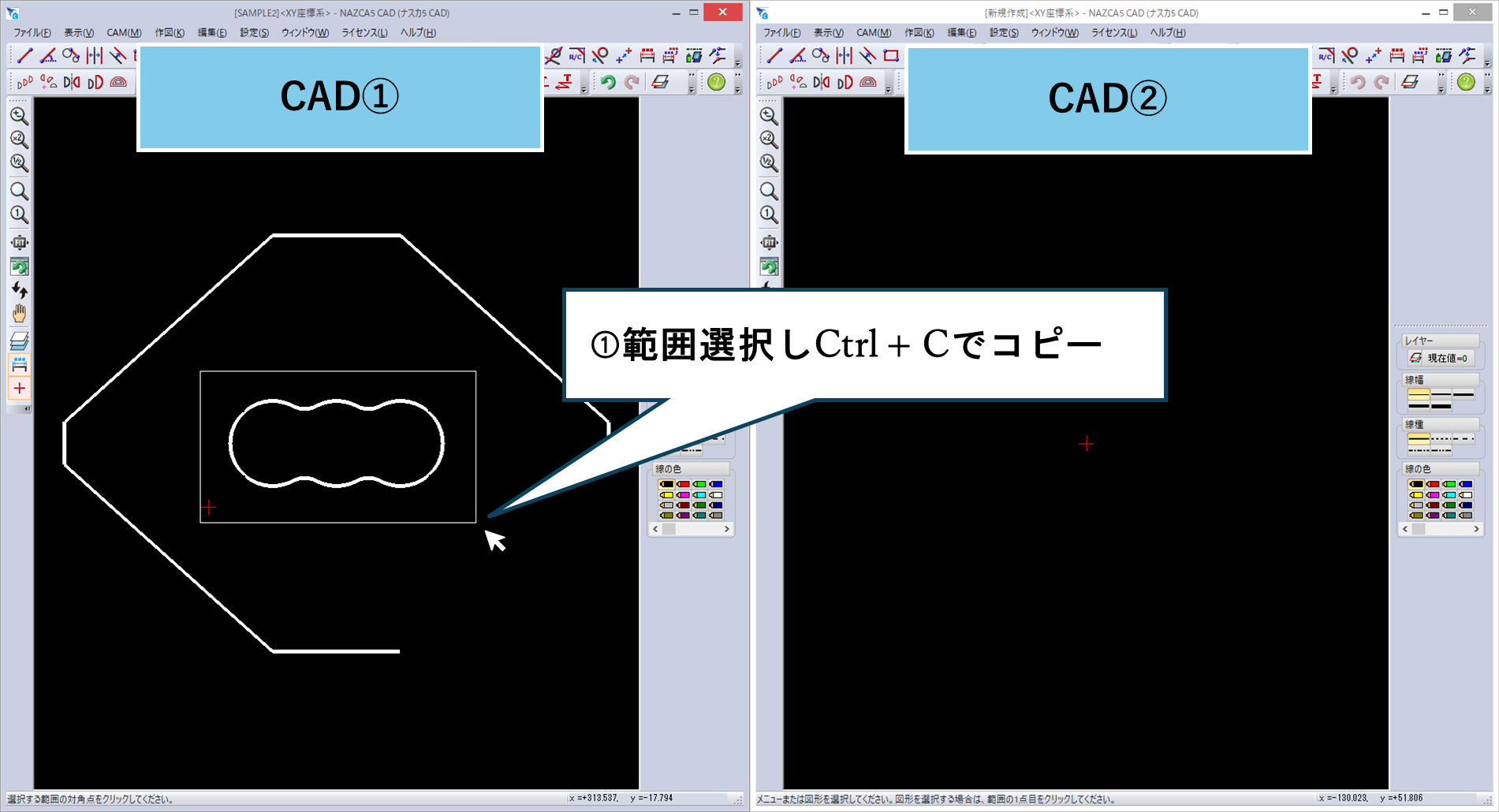

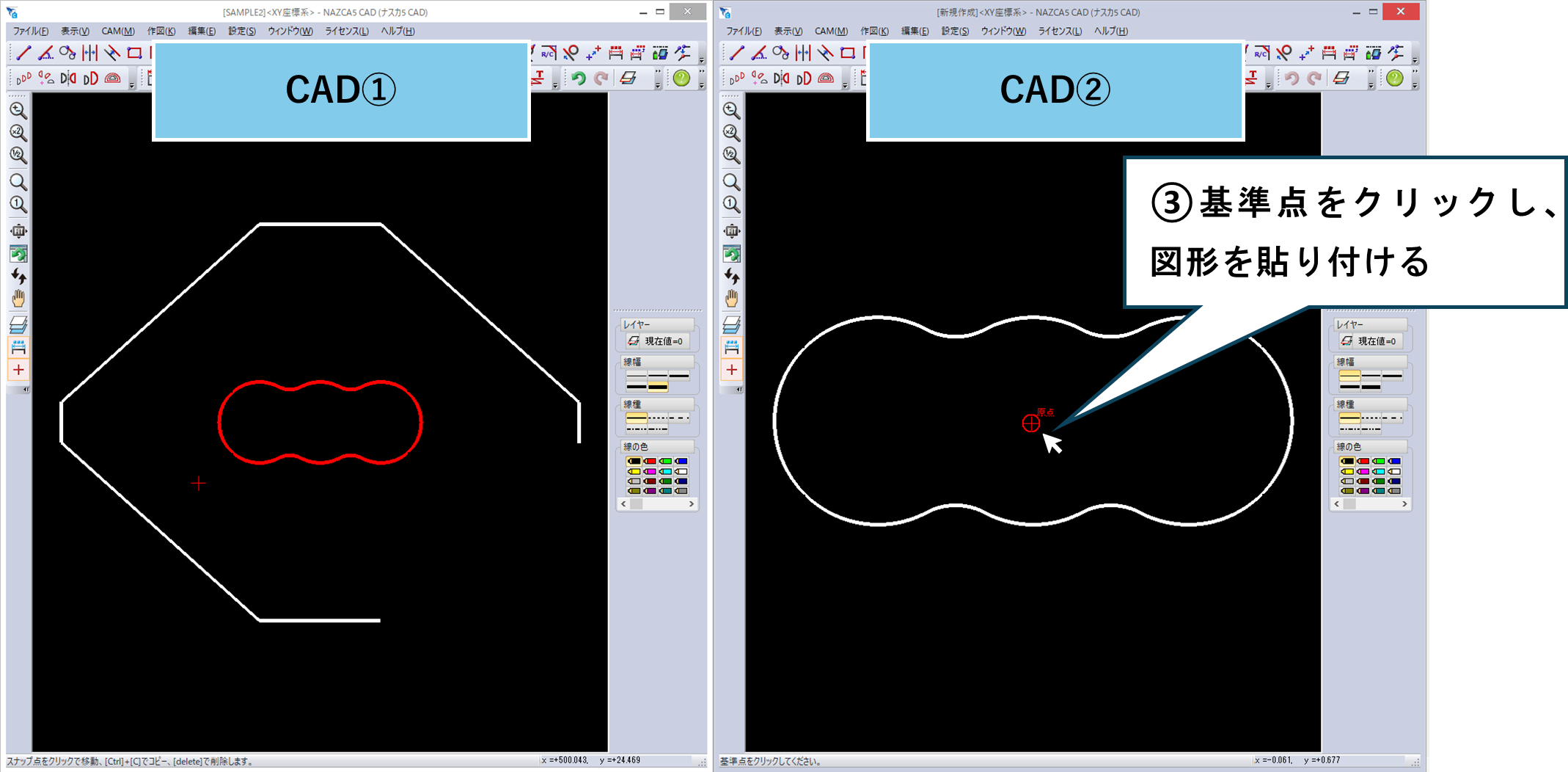

1）範囲選択した図形をCtrl+Cでコピーします。 2）移動先のCADデータ（別のNAZCA5 CADウィンドウ）でCtrl + Vして図形を移動します。 3）基準点をクリックして、貼り付けたい位置へ移動します。 コマンド操作のひと手間をなくし、作業を効率化できます。

◆ 活用例 ◆

• テンプレート化した図形を新規図面への流用
• 共通部品やパーツの再利用
• 他の担当者が作成した図形の流用による連携作業
