RS232C通信・LAN対応 NCプログラム転送ソフト NAZCA5 DNC

RS232C(シリアル通信)、LAN接続(FTP、FOCAS)に対応した導入実績豊富なNCプログラム送信/受信用ソフトです。 各通信ポートの通信状態をパソコン画面で確認できるので、効率よく機械を稼動させることができます。
また、パソコン1台に対し最大32台のNC工作機械と同時通信が可能で、工場内のNCプログラムを一元管理できます。
※NAZCA5 DNCはナスカ・プロ マルチ通信の後継製品です。

RS232C、LAN接続(FTP・FOCAS)に対応した NCプログラム送受信ソフト

豊富な通信実績

国内のほとんどのNC工作機械メーカー様と通信実績があり、これまで多くの加工現場に導入いただいています。

■ 通信実績のあるNC工作機械メーカー様
エンシュウ (株)、(株) マキノフライス製作所、オークマ (株)、(株) ミヤノ、大阪機工 (株)、 ヤマザキマザック (株)、シチズン時計 (株)、碌々産業 (株)、西部電機 (株)、ファナック (株)、 高松機械工業 (株)、(株) 静岡鐵工所、(株)滝澤鉄工所、コマツNTC (株)(旧 日平トヤマ)、 東芝機械 (株)、(株) ソディック、日立精機 (株)、三菱電機 (株)、ブラザー工業 (株)、 (株) 安川電機、牧野フライス精機 (株)、(株) 森精機製作所

※ただし、日機電装製コントローラの場合、機械側にRS232Cポートがついていても通信できません。 (特殊通信制御のため)

導入時の負担を軽減

過去の実績を活かした通信接続資料をご用意しており、接続機器との通信がうまくいかない際に問題の早期解決にご利用いただけます。

主な機能

基本機能

サブプログラム展開

サブプログラムを展開送信可能です。
メインプログラムとサブプログラムが同一ファイル内にあっても展開できるので、ファイルを分ける作業も不要です。

※サブプログラムの深度は無制限です。深度の制御はパソコンのメモリ容量に依存します。

※サブプログラムの呼び出しは以下の優先順位で行います。
①メインプログラムのファイル内
②親ファイルと同一フォルダ ③指定したフォルダ位置(1箇所)

スケジュール送信機能

複数ファイルの送信順序(スケジュール)を設定、登録できます。
1日のスケジュールを設定しておけば、現場でリードボタンを押すだけ。
現場を離れずに操作でき、移動の手間が省けます。
また、設定によってはリードボタンを押さずに連続運転も可能です。

リモートコマンド機能

NC工作機械からコマンドを送信し、指定ファイルを送信要求できます。
パソコンまで移動し、送信操作をする手間が省けます。

NC工作機械からNCプログラム自動受信

NC工作機械からNCプログラムを送信するとファイルを自動的に受信します。
パソコン側での受信操作は不要。ファイル名を付け順次格納します。

※格納ファイルはソフト名が自動的に指定します。

※同じフォルダ内に同一名称のファイルがあった場合、自動的に上書き保存されます。

ダイレクト運転で効率アップ

メモリ転送はもちろん、ダイレクト運転(DNC運転)も可能です。
NC工作機械のメモリサイズを超える巨大なNCプログラムも送信できます。
夜間無人運転にご利用いただけます。

※DNC運転するにはNC工作機械側にDNC運転機能が必要です。ただし、NC工作機械側がRS232C(リモートバッファ、コンピュータリンク等)、 FANUCのFOCAS(LAN)に限り対応します。NC工作機械の仕様をご確認ください。

メール送信機能

送信終了または送信中にエラーが発生したことを作業者にE-mailでお知らせします。
もちろん、携帯電話でメールを受信することもできます。
離れていてもNC工作機械の状況が分かり、効率よく作業を進められます。

※環境によっては、自動で送信しない場合があります。

通信トラブル診断

トラブルシュートのボタンにより、状況を自動判断して解決のヒントを表示します。

もしもの時も安心なサポート

通信ができない、通信が途中で止まってしまうなどトラブルが発生した場合に、通信条件、使用環境等を弊社サポート窓口宛に、簡単にメール送信(※)、またはFAX送信できる機能がついています。
メール、FAXをお送りいただいてからお電話をいただければ、よりスムーズにサポートができ、トラブル解決への近道となります。

※環境によってはメールソフトが起動しない場合があります。

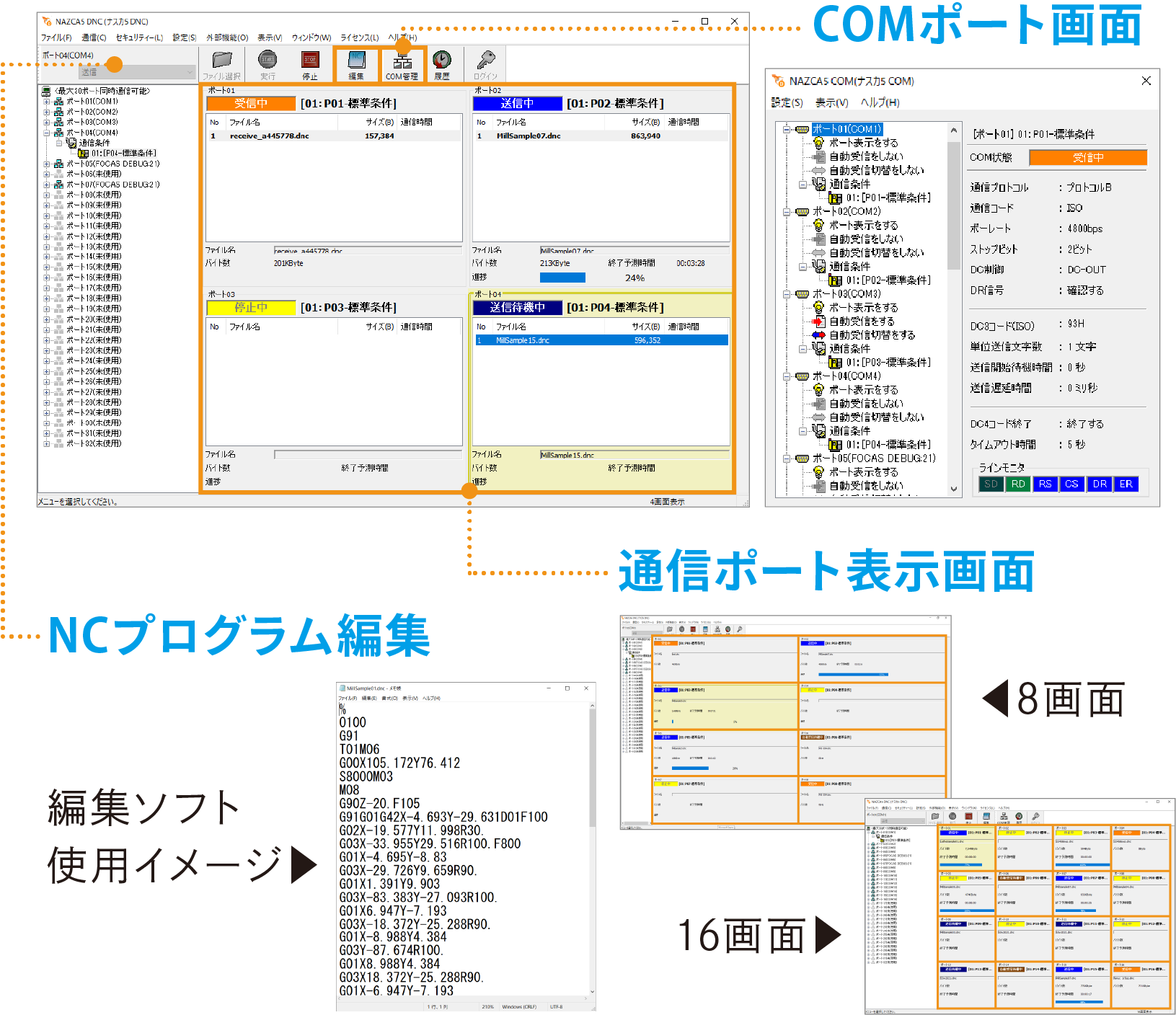

操作画面

NCプログラムを一元管理可能

NC工作機械をLAN接続することで、パソコン1台に対し最大32台のNC工作機械と同時通信いただけます。
また、接続する機械台数分のライセンスをご購入いただくことで、 複数台の機械と同時通信も可能です。

NCプログラム編集

NCプログラムの手直しをソフトウェア上で行うことができます。
編集ソフトは使い慣れた任意のソフトをご指定いただくことができます。

COMポート画面

各ポートの設定を1画面で確認できます。

通信ポート表示画面

ポート表示パターンは6種類。表示配置は自由に変更できます。

通信接続例

LAN接続に対応

RS232Cケーブルはケーブルの規格により、パソコンとNC工作機械の距離に制約がありますが、LAN接続ならパソコンから遠く離れた場所に設置された機械との接続が可能になります。
また、制約なくほとんどのパソコンタイプでお使いいただけます。

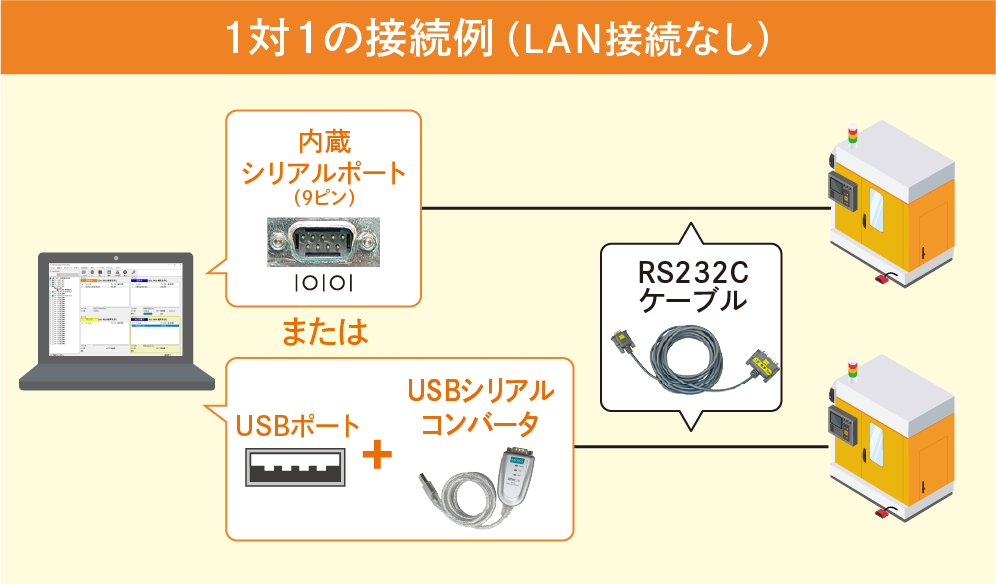

1対1の接続例(LAN接続なし)

<必要な接続機器>

■RS232Cケーブル(弊社指定品)

NC工作機械用のRS232C通信ケーブルは特殊な結線のため市販されておりません。
弊社にて推奨ケーブルをご用意しております。

■USBシリアルコンバータ(弊社指定品)

PCに内蔵シリアルポートがなく、USBポートで接続する場合に必要です。

1対複数台の接続例(LAN接続あり)

<必要な接続機器>

■LANケーブル (市販品可)

■スイッチングHUB(市販品可)

■LAN-RS232Cコンバータ(弊社指定品)

RS232C接続する場合、機械台数分必要です。 弊社でご用意しているLAN-RS232CコンバータにはRS232Cケーブルが付属されています。
連携製品

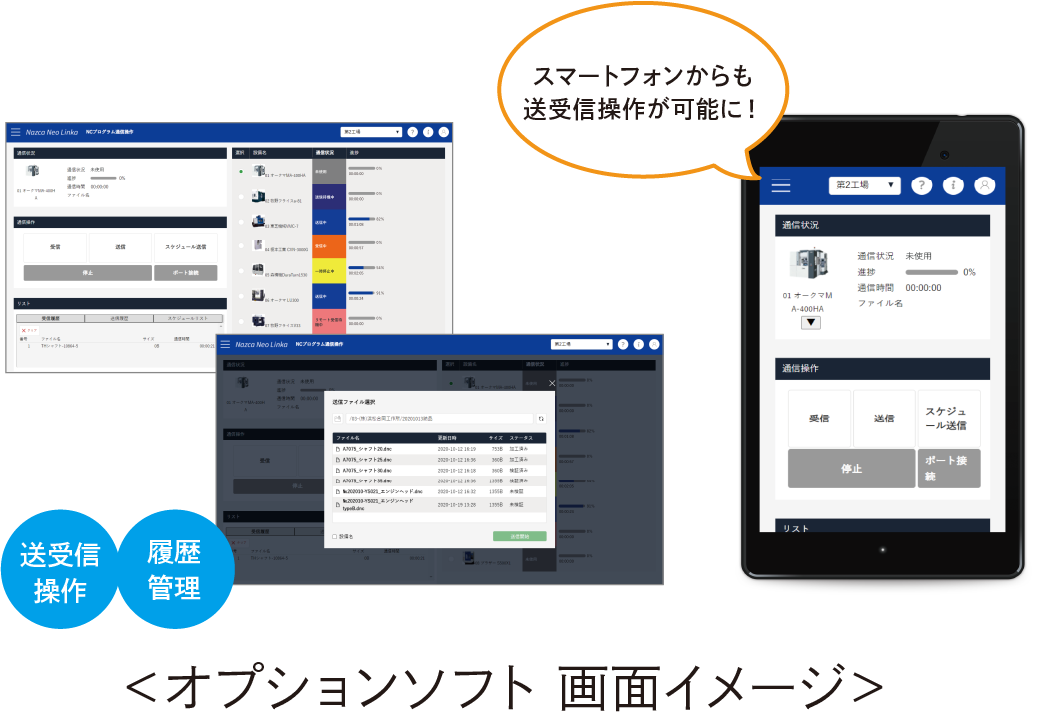

連携ソフト「Nazca Neo Linka」

ブラウザからNCプログラムの入出力操作・履歴管理が可能に!

IoTによる工場の見える化システム「Nazca Neo Linka」と連携することで、 NCプログラムの送受信操作をブラウザで行えるようになります。
ブラウザを利用することで、パソコンはもちろんタブレットやスマートフォンなど、 社内のどの端末からでも操作が可能になり、 いつでもどこからでも複数人で同時に操作ができるようになります。
さらに、社内にあるNCプログラムの変更履歴や使用履歴の共有・管理まで可能にします。

価格

用途やご要望に合わせて、2つのライセンス形態をご用意

ライセンスは、一年単位で契約可能な「サブスクリプション」と、製品を継続的にお使いいただける「パッケージ」の2種類をご用意しています。
使用するライセンス数が変動する際は「サブスクリプション」を、決まった数のライセンスを継続してご利用される際は「パッケージ」がおすすめです。
また、「サブスクリプション」は安価な料金で利用できるため、導入にかかるコストを抑えたい場合にもおすすめです。

NAZCA5 DNC

《 サブスクリプション(SS) 》

ライセンス契約期間 1年単位
価格(1対1の接続時) ソフトウェア 20,400円(税込 22,440円)/年間
※1か月あたり1,700円(税込 1,870円)相当
保守サービス ソフトウェア費に保守サービス費が含まれております。

《 パッケージ(PKG) 》

ライセンス契約期間 永続ライセンス
価格(1対1の接続時) ソフトウェア 84,000円(税込 92,400円)
保守サービス 8,400円(税込 9,240円)/年間
※初年度保守加入が必要です。

複数ライセンスの一元管理ができる「フローティング」ライセンスに対応!

職場環境や製品のご利用状況に合わせてライセンス方式をお選び頂けます

お客様の職場環境や製品のご利用状況に合わせて、スタンドアロンかフローティングのどちらかを選択してお使い頂けます。
所定のお手続きをして頂ければ、後から変更することも可能です。

■フローティング

社内ネットワークの中でサーバーにつながったパソコンであれば、どのパソコンからでも製品をお使い頂けます。
さらに、サーバーで製品の使用状況をリアルタイムに確認できるので、複数のライセンスをお持ちの場合には、今どのパソコンがどの製品を使用しているかを一括で把握できます。
尚、製品はご購入頂いたライセンス数に関わらずパソコン何台にでもインストールすることができます。

■スタンドアロン

従来通りパソコン本体に固定してライセンスを付与し、製品をお使いいただけます。

サブスクリプション(SS)のポイント

1

年間使用料で製品を使える!

導入にかかるコストを大幅に抑え、製品を使い始められます

サブスクリプションなら、安価な年間使用料で製品を使い始められるので、導入にかかるコストを大幅に抑えることができます。

2

年間使用料に保守・サポートコミコミ!

充実したサポートで安心して製品をお使い頂けます

年間使用料にサポートサービスが含まれているので、電話やメールによる製品の操作や各種設定のご案内はもちろん、お客様がお使いの図面データでの操作案内や、インターネットを使ってお客様のパソコンと同じ画面を見ながら操作をご案内するオンラインサポートもご利用頂けます。

保守・サービス

「保守サービス」にご加入されているお客様を対象に、特別なサービスをご提供しております。

専任スタッフによる安心のサポート対応!

専任のサポートスタッフがお客様のお困りごとを迅速、丁寧に解決いたします。
サポート方法は電話、FAX、メールのほか、WEBブラウザを利用したオンラインサポートも行っておりますので、口頭では伝えにくい事案でも、画面を共有することで素早く問題を解決することができます。
また、技術検証のための周辺機器(ケーブルや検査機器等)の貸し出しも行っておりますのでトラブルの際も、安心してお任せください。

いつでも最新版ソフトをご利用いただけます!

最新のNAZCA5シリーズのメンテナンスリリースをダウンロードいただけます。
メンテナンスリリースでは定期的に機能の改修、改善を行ってまいりますので、安心してソフトウェアをご使用いただけます。

もしもの時、最短即日ライセンス発行!

使用しているパソコンが突然壊れてしまいソフトウェアが使えなくなってしまった場合でも、パソコンの修理期間中にお使いいただける仮のライセンスを発行いたしますので、復旧までにかかる時間を最小限に抑えることができます。
(ライセンス再発行は最短で即日発行。eメールにて送付いたします。)
また、現在お使いのパソコンから別のパソコンでソフトウェアをご使用いただく際、ライセンス移行のご支援をさせていただきます。

よくあるご質問

QNC工作機械との接続方法について教えてください。

A1対1、1対複数 で通信する場合の接続例をご参照ください。

詳細はこちらをご覧ください。

Qどのようなケーブルを使用したらよいですか。

A弊社でご用意しているものをお使いください。

弊社指定のRS232Cケーブル、動作確認済みの変換アダプタなどがございます。
詳細はこちらをご覧ください。

Qソフトの通信条件を教えてください。

A通信条件については、以下をご参照ください。

詳細はこちらをご覧ください。
カタログにも記載しております。こちらからご請求いただけます。

お問い合わせ・見積り依頼

ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。

お問い合わせはこちら

動作環境

製品の動作環境は、検討サポートページの動作環境からご確認ください。

動作環境を見る

通信接続仕様

製品の通信接続仕様は、こちらからご確認ください。

通信接続仕様を見る
