3Dモデルから手軽に2D図面へ 3DTascalX/Light
「3DTascalX/Light」は、ビューア以上CAD未満をコンセプトに開発された高精度・多機能な3Dビューアソフトです。
流通する主要な3Dモデル形式の読み込みが可能で、閲覧・計測はもちろん、3Dから2Dの図面化、勾配角度、 肉厚、設計変更箇所などの色分け、断面線、輪郭線、穴の中心座標など加工担当者が必要な情報を3Dモデルから簡単に取得できます。
３DモデルからNCプログラムの作成が可能です

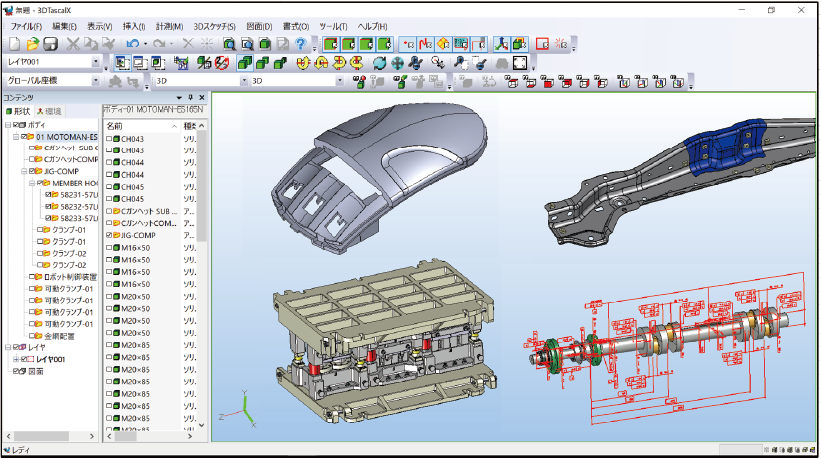

3DTascalX/Lightは、製造業で使用される主要な形式の3Dモデルを読み込み、形状の確認・計測、2Dへの図面化を容易に行うことができます。

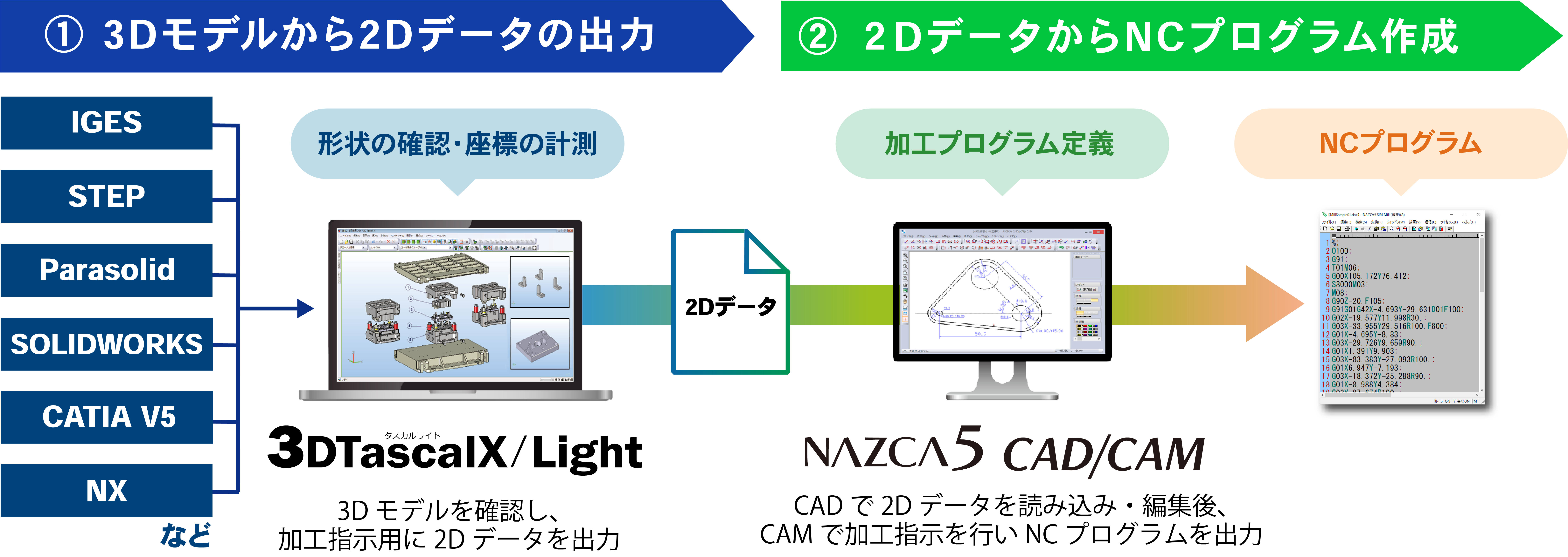

2025年6月、2DCAD/CAM「NAZCA5」との連携開始により、 3Dモデルから高精度な2DデータをNAZCA5へ受け渡しできるようになり、効率的にNCプログラム作成が可能となります。
ビューア以上CAD未満の高精度・多機能3Dビューア
CATIA V5・NXも標準対応！圧倒的コスパの高精度3DCADビューア
- 「STEP」や「Parasolid」に加え、他製品では有償オプションとなる「CATIA V5」「NX」「Creo」「JT」などの読み込みに標準対応しており、コストパフォーマンスに優れております
- 中身がCADと同じ｢Parasolid｣で作られているため、形状・寸法などは高い精度で計測が可能

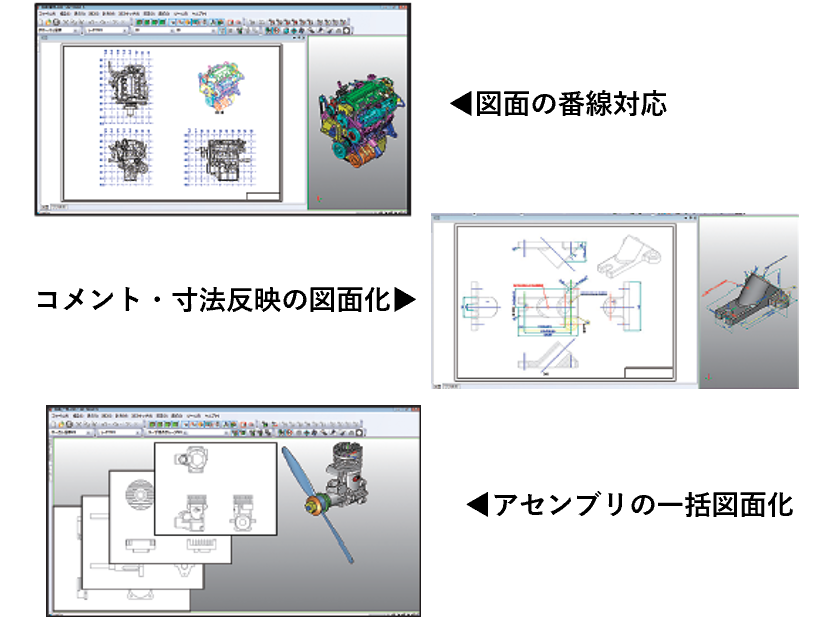

平面・正面・断面・アイソメ図まで、2D図作成が手軽に
- 指定した平面や断面から、平面図・正面図だけでなく、アイソメ図や断面図も簡単に作成可能
- ソリッドモデルの場合、断面図へのハッチング処理を施します（サーフェスデータのソリッド化にも対応）
中間ファイル不要！3DTascalX/LightとNAZCA5 CADがダイレクトに接続
- DXFを介さずに、3DTascalX/LightからNAZCA5 CADへ図面データをそのまま出力できます
- 出力と同時にNAZCA5 CADを自動起動できる連携機能を搭載し、スムーズなデータの受け渡しが実現！CAD/CAM作業を効率化
取扱可能なデータ形式
読込可能データ
Parasolid、STEP、IGES、SOLIDWORKS、CATIA V5、NX、Creo Parametric、JT、Inventor、ACIS、3DTascalX
出力可能データ
3DTascalX、NAZCA5 CAD、2DDXF、2DDWG、JPEG、BMP、AVI、CSV
※ 詳細な対応拡張子とVerはこちら
「見る」 3Dモデルをさまざまな表現で確認
表示機能
大規模アセンブリや単品パーツ、プレス、モールド、金型、部品加工など様々な業種のデータに対応しています。
※データ提供
日精樹脂工業株式会社様、有限会社SEED様

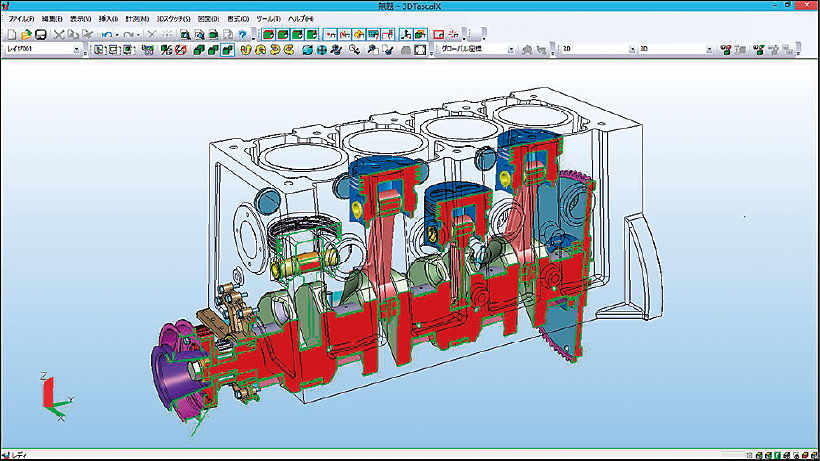

表現・クリッピング機能
シェーディングやワイヤー・透過などの多彩な表現方法と任意で正確なクリッピング断面を表示する事が可能です。

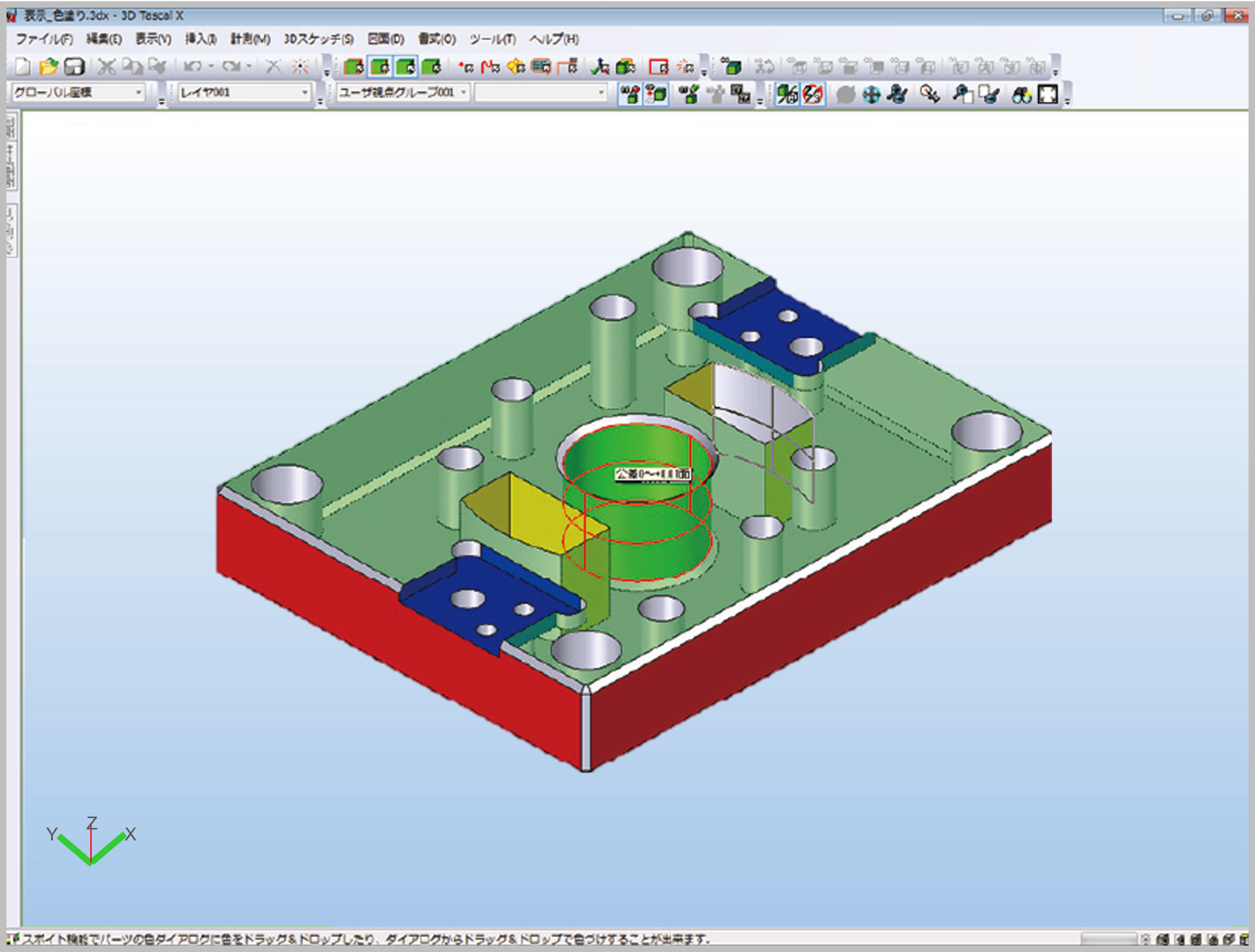

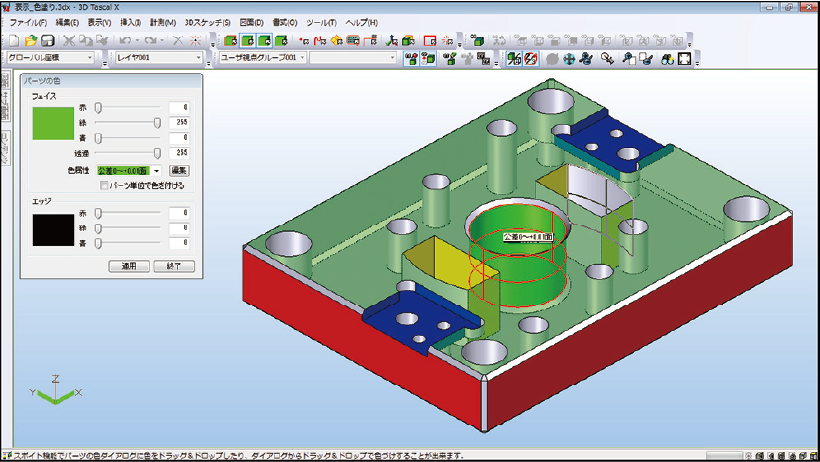

色塗り機能
パーツや面・エッジに簡単に色付けができます。色属性を設定すれば、面を触ることで属性名称が表示されます。

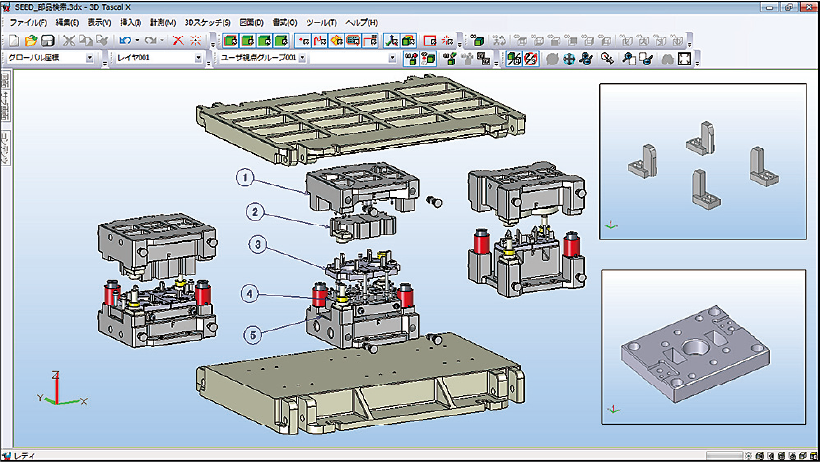

ナンバリング・パーツ検索・移動機能
ナンバリング機能や、パーツ検索・パーツ移動機能などで3Dモデルを使った見やすい資料や作業指示を簡単に作成できます。
「測る」 3Dモデルの実用的な計測を高精度かつ簡単に

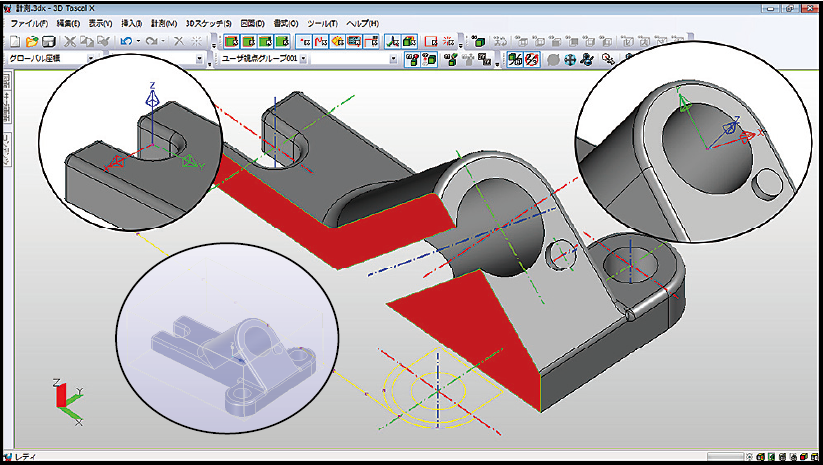

3Dスケッチ・ローカル座標機能
仮想の点や線をCADのようにスケッチ平面を設定しなくても作成したり、任意の座標系を作成できるので、モデルの計測にとても便利です。

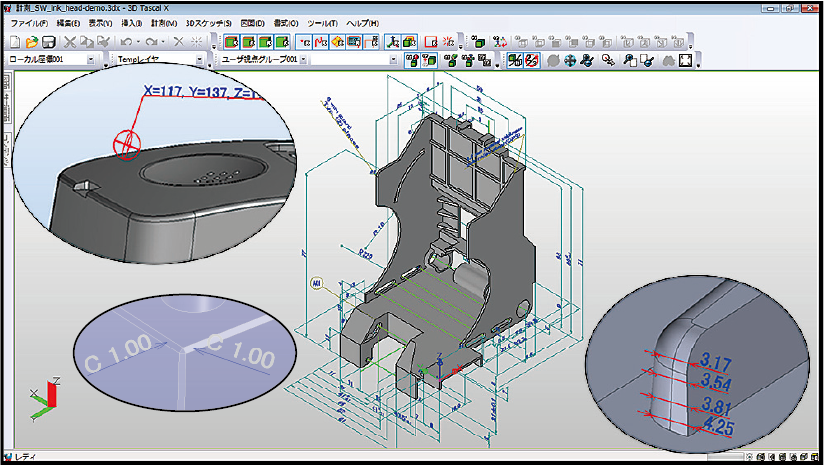

計測機能
直感的な操作で3D空間上に2D図面感覚で寸法計測ができます。また、厚みやプローブの中心座標も簡単に計測できます。
「図面化する」3Dモデルから手軽に2D図面へ
3D画面上の寸法・コメント等を2D図面化
3D画面上の寸法・コメント・PMIを含め2D図面（各面図・断面図）化できます。スプライン等を近似直線・円弧として出力可能です。
「検証する」3Dの可視化性能をフルに活用

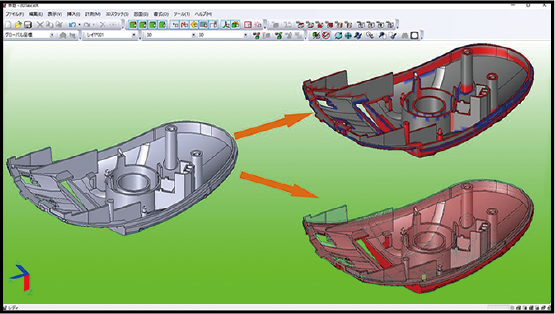

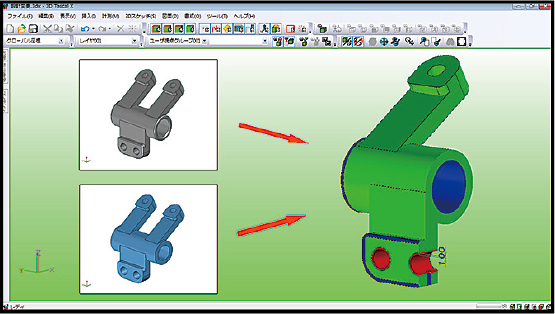

設計変更箇所色分け機能
設計変更前と後の3Dモデルを比較し変更箇所の色分けが可能です。

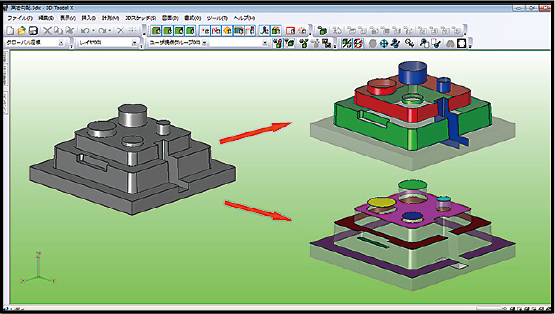

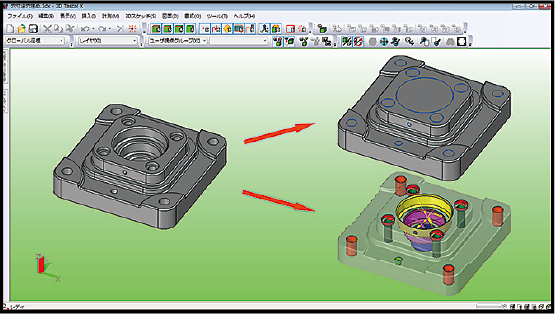

穴埋め・穴径色分け機能
形状の穴を自動または手動で穴埋めでき、穴径ごとに色分けもできます。
勾配・高さ平面色分け機能
形状の勾配面・高さ面ごとに色分けします。

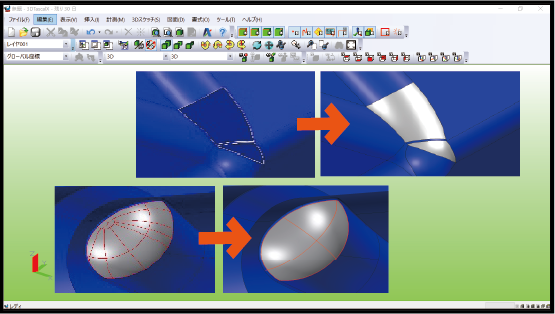

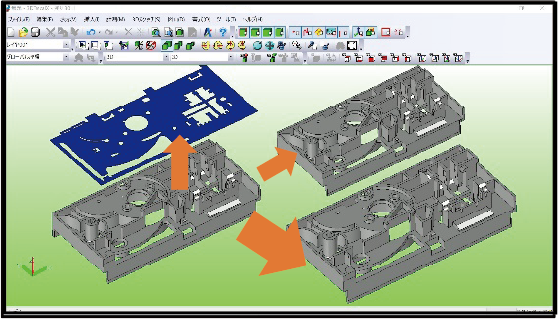

面張り・面マージ機能
欠落した面の修復や分割された面のマージができます。
シャドウ面・肉厚色分け機能
アンダーカットや指定した肉厚部分に対して色分けします。
投影平面・収縮機能
投影平面作成やスケール変更ができます。
動画
3DTascalX/Light
価格
《 サブスクリプション（SS） 》
| ライセンス契約期間 | 1年単位 | |
|---|---|---|
| 価格 | ソフトウェア | 88,000円（税込 96,800円） |
| サポートサービス | 12,000円（税込 13,200円）／年間 | |
3DTascalX/Lightサポートサービス
3DTascalX/Lightはメーカー((株)シーセット社)サポートメニューはございません。
弊社から3DTascalX/Lightをご購入いただいた場合には弊社にてサポートサービス(有償)をご提供させていただきますので、安心してお使いいただけます。
3DTascalX/Lightサポートサービスは、TEL、FAX、E-mail、オンラインサポートにて、 セットアップ支援や基本的な操作案内に関するお問い合わせに対応するほか、 お客様自身での解決が困難な技術的な問題についても弊社で調査し、迅速な解決をサポートいたします。
- オンラインサポートとは
WEBブラウザを利用してお客様のパソコン画面に接続し、サポート担当者がお客様のパソコン画面を見ながら操作をご案内いたします。
口頭で伝えにくいお問い合わせもスムーズに解決できます。
よくあるご質問
- Q3DTascalX/Lightで取扱可能なデータ形式の拡張子について詳しく教えてください。
A3DTascalX/Lightで取扱可能なデータ形式の拡張子やVerは以下の通りです。
3D標準I/F データ形式 拡張子 Ver IN OUT Parasolid *.x_t
*.x_b
*.xmt_txt
*.xmt_binV9 - V34 アセンブリ
パーツ
ワイヤー× STEP *.stp
*.stepAP203
AP214アセンブリ
パーツ
ワイヤー× IGES *.igs
*.igesVer5.3 アセンブリ
パーツ
ポイント
ワイヤー× SOLIDWORKS *.sldasm
*.sldprt2018 - 2024 アセンブリ
パーツ× CATIA V5 *.CATProduct
*.CATPartV5R8 - V5-6R2024 アセンブリ
パーツ
ワイヤー
PMI（シンボル）× NX *.prt UnigraphicsV11 - V18
Unigraphics/NX - NX2312アセンブリ
パーツ
ポイント
ワイヤー
レイヤ情報× Creo Parametric *.asm
*.asm.*
*.prt
*.prt.*Pro/ENGINEE16 - Wildfire5
Creo1.0 - 10.0アセンブリ
パーツ
ワイヤー
フリーサーフェース
PMI（シンボル）× JT *.jt V8.1 - V9.5 アセンブリ
パーツ
PMI（シンボル）× Inventor *.ipt
*.iamV11 - V2024 アセンブリ
パーツ× ACIS *.sat R4 - R2024.1.0 ボディ
ポイント
ワイヤー× 3DTascalX *.3dx V2 - V11 すべて 〇 2D標準I/F データ形式 拡張子 Ver IN OUT 2DDXF *.dxf IN : R12 - 2018
OUT : R12 - 2007× 〇 2DDWG *.dwg IN : R12 - 2018
OUT : R12 - 2007× 〇 NAZCA5 CAD *.n5cadx OUT : Rel 1.9 ✕ 〇 その他 データ形式 拡張子 Ver IN OUT JPEG *.jpg - × 〇 BMP *.bmp - × 〇 AVI *.avi - × 〇 CSV *.csv - × 〇
各種お申し込み
お問い合わせ・見積り依頼
ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。
動作環境
| 対応OS ※1 | Windows 10 Pro (64bit版のみ) Windows 11 Pro (64bit版のみ) |
|---|---|
| CPU | Intel Core i5シリーズ以上推奨 |
| メモリ | 16GB |
| グラフィックス | OpenGL アクセラレータ対応グラフィックス推奨 *2 |
|
|
※1 … タブレットモードは非対応です。
※2 … グラフィック関係の原因により3D操作に影響がでる可能性がありますので、体験版にて動作確認を行ってください。
