板金展開モジュール [SQ-SHEET]

100,000円(税抜)

※本ソフトは「ナスカ・SQレーザー」のオプションソフトです。
※他にも「自動ネスティングモジュール」「ダクト展開モジュール」「G-Tracer」があります。



特長

面倒な延び計算を自動調整し、展開図面の作成が簡単に行えます。材質・板厚ごとに延び値の登録が行えます。現場で使用されている数値の登録を行うことにより、現場のノウハウを生かすことができます。

展開図の作成

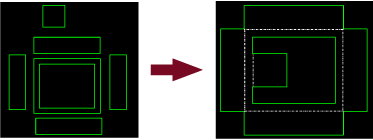

あらかじめCADにより作成された平面図・側面図を面合成コマンドにより合成します。合成する面をマウスで指定するだけで、自動的に面合成を行います。また、面だしコマンドでは形状の一部を指定値分だけ引き出し面を作成します。どちらの場合にもあらかじめ設定された延び値分を自動調整しながら展開図の作成を行います。

展開図の作成

曲げリスト

谷/山曲げ・内R値・曲げ角度・延び値・折曲線長さなどの曲げ情報のリストを作成できます。

曲げリスト

お問合せ

プロダクトに関するお問合せは下記より承っております。お気軽にお問合せください。
