ワイヤー用 CAD/CAM ナスカ・プロ ワイヤー

加工タイプやアプローチ方法など、ワイヤーカット独特の加工指示も簡単。
精度重視の加工パターンや機能を多数搭載したワイヤー放電加工専用CAD/CAMです。

特長

見やすさ、使いやすさを追求

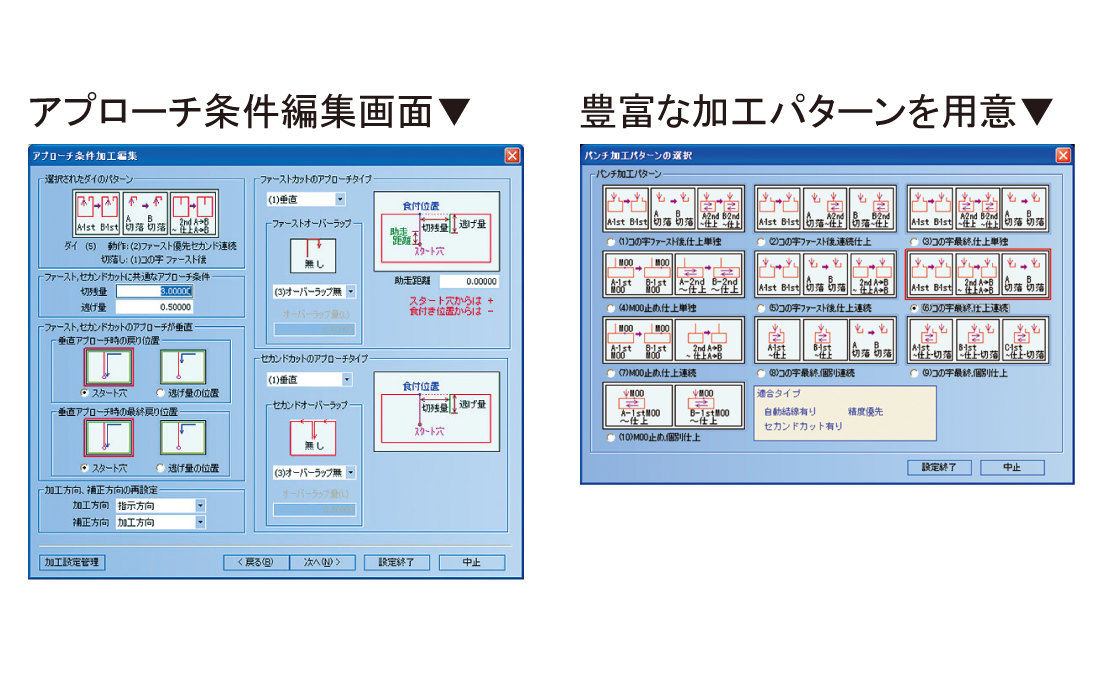

文字だけでは分かりにくい加工パターンやアプローチは、イラスト見て確認しながら選ぶことができます。
アプローチ条件編集画面では、選択したパターンによってイラストが変化します。


加工時間短縮から高精度な加工まで

加工タイプはダイ、パンチ、コアレス、オープンの4種類で、加工パターンは全部で26種類。目的に応じて加工パターンを選べます。
加工精度が良いとされる加工パターン、加工時間短縮を優先するパターン、夜間運転するパターンなど、豊富な加工パターンを用意しています。

主な機能

2次元に特化した実用的な機能を搭載

加工の大部分を占めるのは2次元加工です。簡単な操作性と実用的な機能で、NCプログラム作成を効率化します。

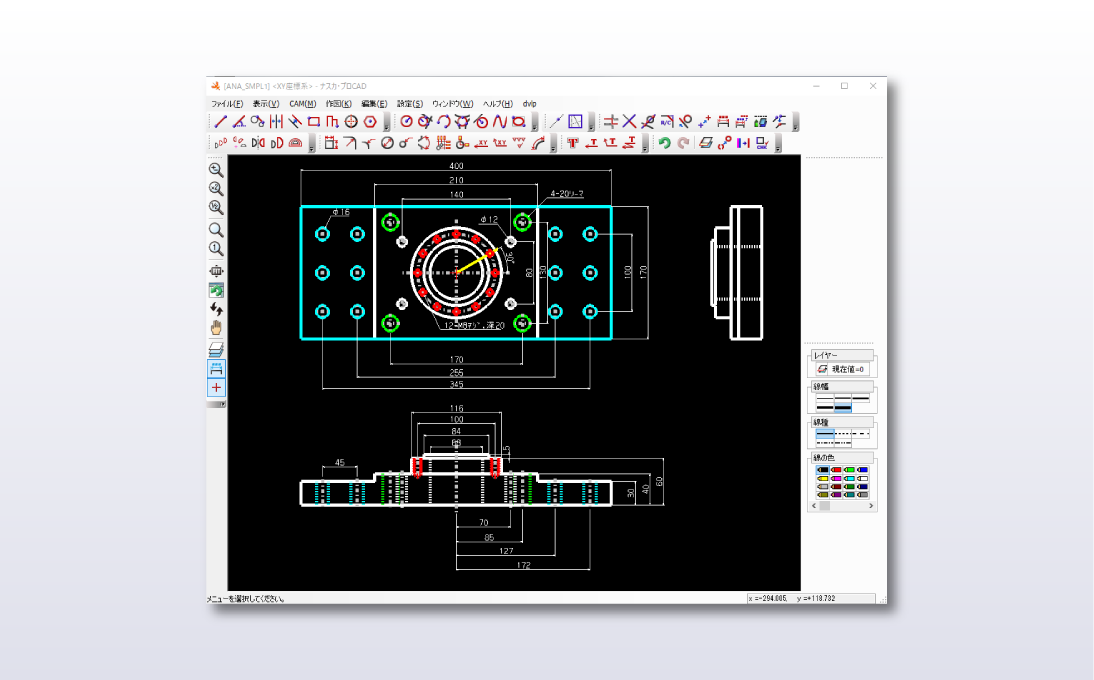

CAD機能 - 作図する

入出力

データの読込・出力の図形要素数は無制限で、大きなデータも取り扱えます。
<取り扱いデータ形式>
入力:DXF、IGES、NCプログラム、BMP
出力:DXF、IGES。

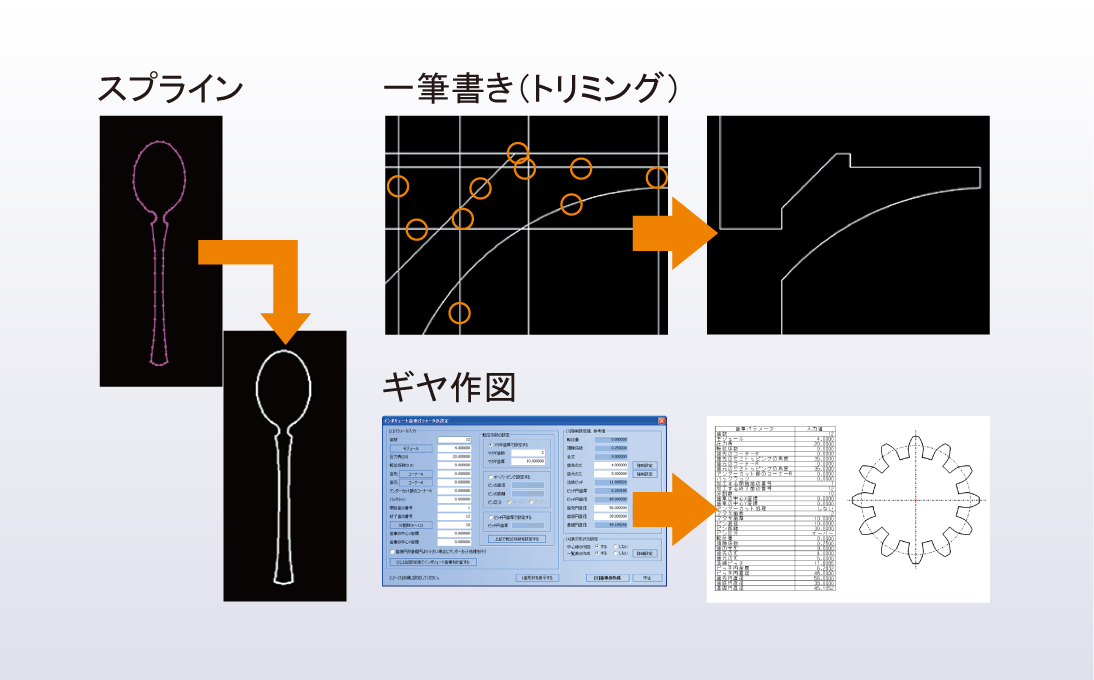

作図

点群から曲線を作図できるスプラインや、不要な部分を削除して作図するトリミングのほか、歯数、モジュール、圧力角、転位係数等のパラメータを入力するだけで歯車を作図できるギヤ作図機能など様々な作図方法を備えています。

編集

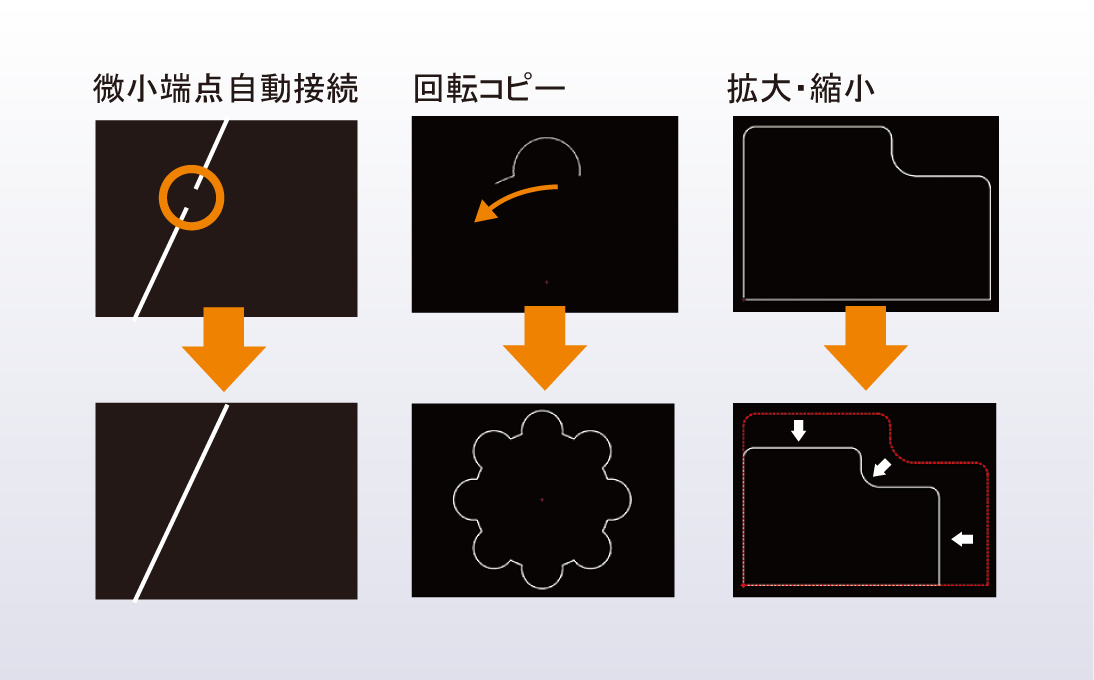

微小に離れている端点同士を自動で接続したり、重複線を自動で削除したりといった、作図・編集をサポートする機能を搭載。図形の複写もワンタッチ。図形の拡大・縮小機能では、コーナーRも再計算します。

※CAD機能の詳細はナスカ・プロ CADの製品ページでご覧いただけます。

CAM機能 - NCプログラムを作成する

豊富な加工指示方法

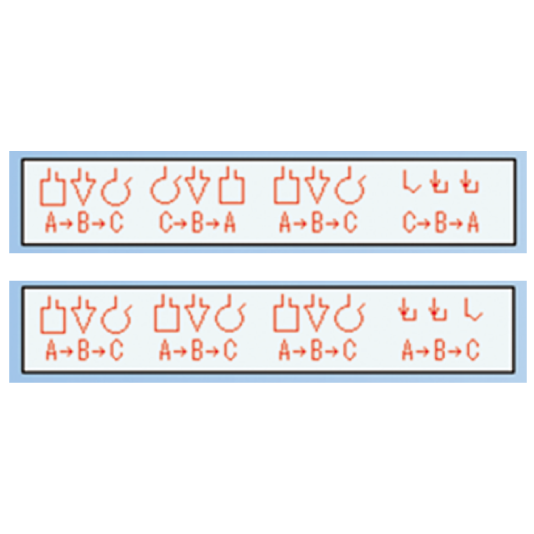

加工順序の選択

複数回加工する場合、逆方向または順方向で加工するか選べます。
逆順で加工することにより、加工時間を短縮することができます。

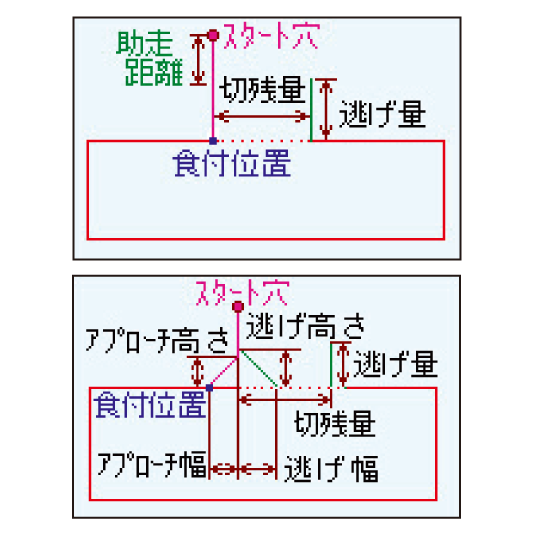

豊富なアプローチパターン

1stと2nd以降でアプローチパターンを変更することができます。
垂直、接線、円弧、Y字進入など、6種類のパターンがあります。

加工軌跡を編集

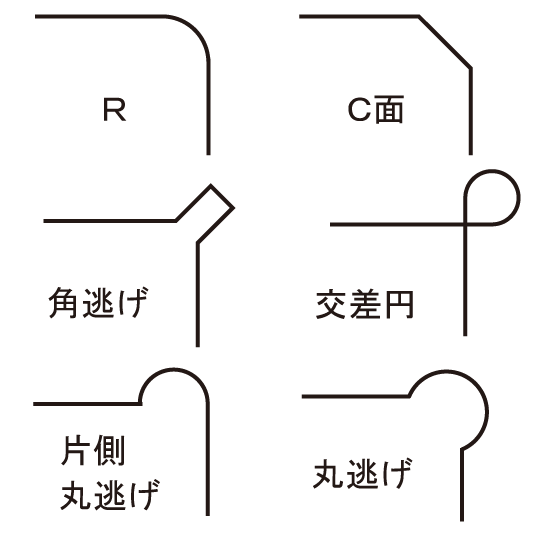

コーナー変形

ピン角にしたり、干渉を防ぐなどのコーナー処理がワンクリックで指定できます。
目的に合わせて6つのパターンから選択できます。

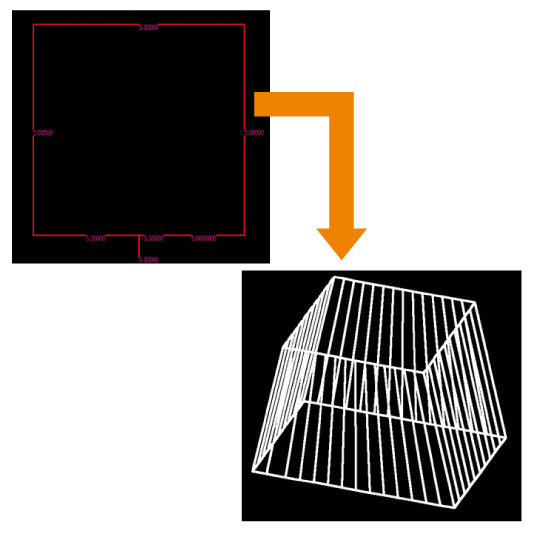

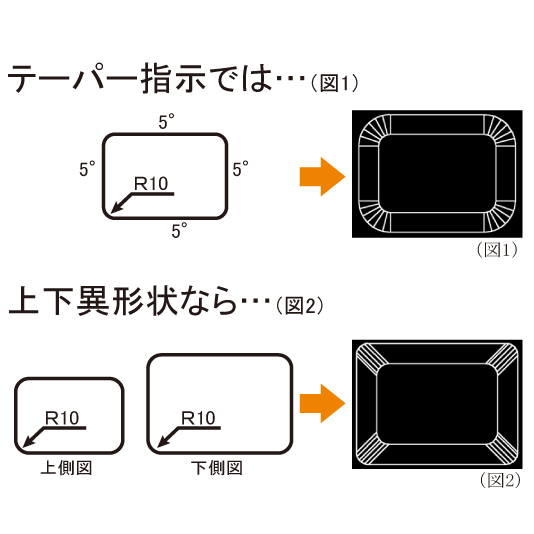

テーパ処理も可能

テーパ角度はそれぞれ変えることができます。

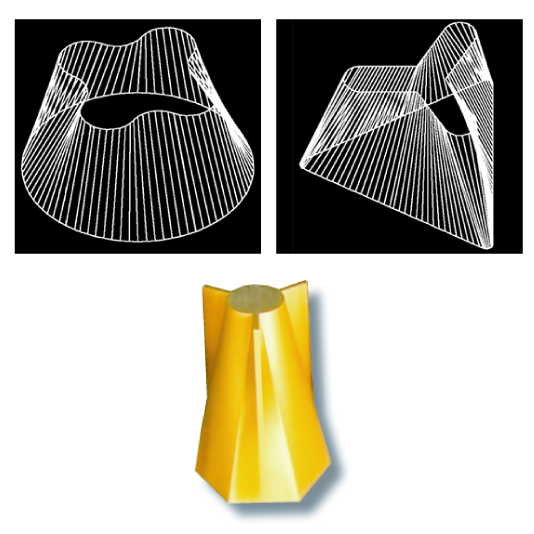

上下異形状
複雑な形状も作成可能

上下で違う形状の加工データを作成できます。UV指令のNCプログラムを出力します。

上下同一Rの加工にも

上下同一Rの加工も簡単に作成できます。

データ管理

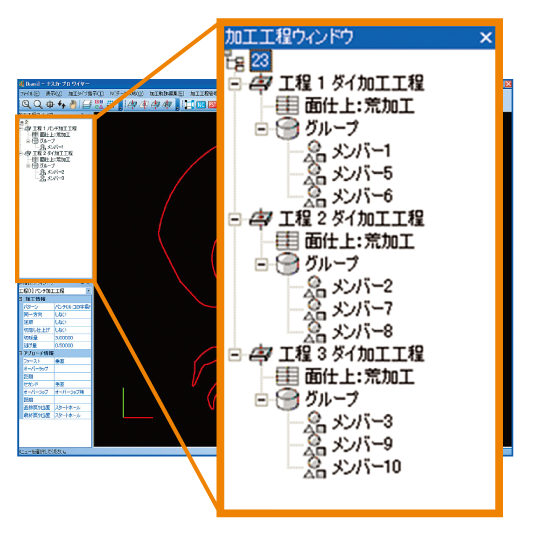

工程編集機能

各工程をツリー表示し、ドラッグ&ドロップで工程の順番を変更することができます。
工具ごとに加工条件やアプローチの変更ができるので、初めから加工指示をしなおす必要はありません。

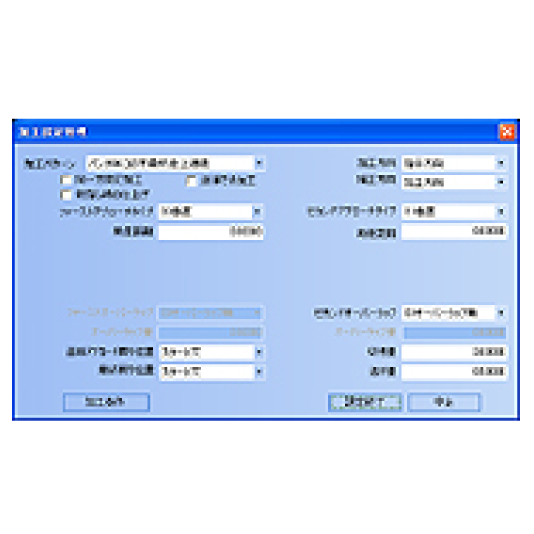

加工設定管理げ

ひとつの画面で、様々な設定を一度に変更することができます。

加工サンプル

動画

ワイヤー加工向け製品のPR動画です。
※ナスカ・プロ ワイヤーの他にも、ナスカ・プロ CAD、ナスカワイヤービューでの操作が含まれています。

ワイヤー加工向け製品PR動画

提供方法と価格

用途やご要望に合わせて、2つのご提供方法からお選び頂けます

従来からのパッケージ提供に加えて、年間使用料で製品をお使い頂ける「サブスクリプション」でのご提供方法を新たに開始しました。
「サブスクリプション」なら安価な使用料で製品を使い始めることができるので、導入にかかるコストを大幅に抑えることができます。



  • ※CAMをご利用頂くには、同じライセンスサーバー内にナスカ・プロ CAD plusのライセンスを1つ以上お持ち頂く必要があります。

サブスクリプション版のポイント

1

年間使用料で製品を使える!

導入にかかるコストを大幅に抑え、製品を使い始められます

サブスクリプションなら、安価な年間使用料で製品を使い始められるので、導入にかかるコストを大幅に抑えることができます。

2

年間使用料に保守・サポートコミコミ!

充実したサポートで安心して製品をお使い頂けます

年間使用料にサポートサービスが含まれているので、電話やメールによる製品の操作や各種設定のご案内はもちろん、お客様がお使いの図面データでの操作案内や、インターネットを使ってお客様のパソコンと同じ画面を見ながら操作をご案内するオンラインサポートもご利用頂けます。

3

複数ライセンスの一元管理ができる「フローティング」ライセンスに対応!

職場環境や製品のご利用状況に合わせてライセンス方式をお選び頂けます

お客様の職場環境や製品のご利用状況に合わせて、スタンドアロンかフローティングのどちらかを選択してお使い頂けます。
※所定のお手続きをして頂ければ、後から変更することも可能です。

■フローティング

社内ネットワークの中でサーバーにつながったパソコンであれば、どのパソコンからでも製品をお使い頂けます。
さらに、サーバーで製品の使用状況をリアルタイムに確認できるので、複数のライセンスをお持ちの場合には、今どのパソコンがどの製品を使用しているかを一括で把握できます。
尚、製品はご購入頂いたライセンス数に関わらずパソコン何台にでもインストールすることができます。

■スタンドアロン

従来通りパソコン本体に固定してライセンスを付与し、製品をお使いいただけます。

よくあるご質問

Qポストは自分で編集できますか?

Aサンプルポストを参考に独自のポスト作成が可能です

ナスカ・プロのポストは、お客様自身に編集していただける分かりやすい設定画面と、ポストコマンド一覧を掲載した資料をお付けしています。
製品出荷時にサンプルポストが付いておりますので、これを参考にお客様独自のポスト作成が可能です。
また、弊社でもポスト作成を承っておりますので、詳しくはお問い合わせください。

お問い合わせ・見積り依頼

ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。

お問い合わせはこちら

動作環境

ナスカ・プロ ワイヤーの動作環境は、検討サポートページの動作環境からご確認下さい。

動作環境を見る
