マシニング用 CAD/CAM ナスカ・プロ 穴加工

穴加工のNCプログラムを正確&スピーディーに作成するための工夫が満載。
穴数が多い、異なる穴種が混在する場合におすすめです。

特長

使えば使うほど便利に

工具や加工方法を設定して、都度登録することができ、加工条件を蓄積することが可能です。
次回以降は登録した過去のデータを選ぶだけで加工指示ができるようになり、データ作成の手順を減らすことができます。

主な機能

加工頻度の多い穴加工データ作成の負担を軽減

豊富な加工指示方法に対応。穴加工を効率化します。

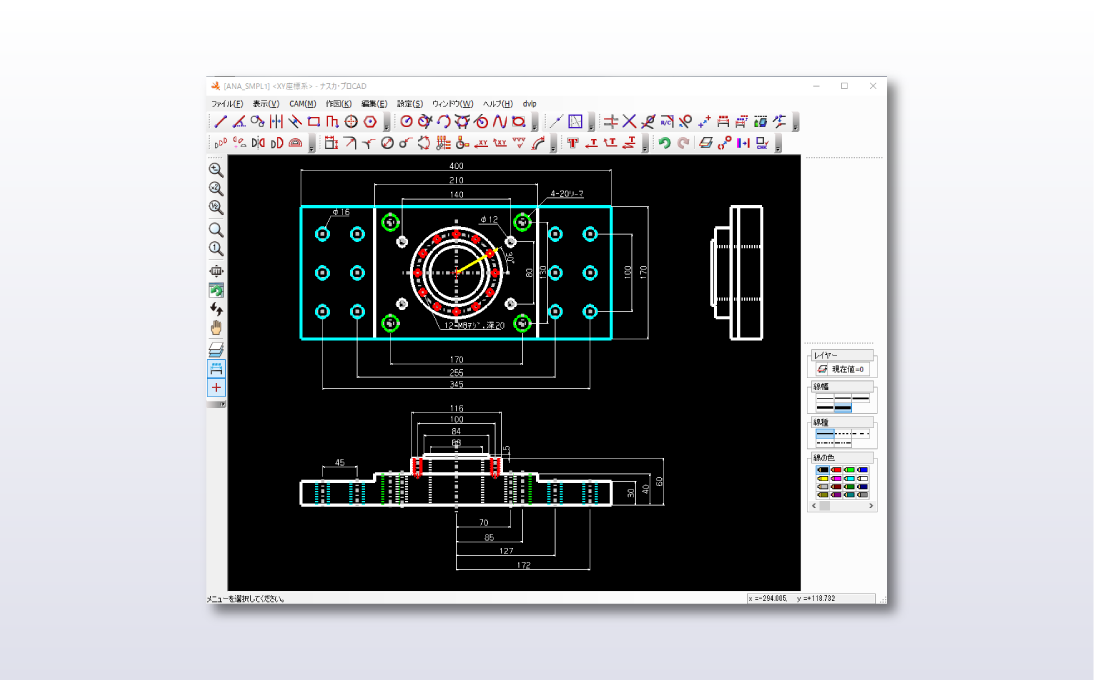

CAD機能 - 作図する

入出力

データの読込・出力の図形要素数は無制限で、大きなデータも取り扱えます。
<取り扱いデータ形式>
入力:DXF、IGES、NCプログラム、BMP
出力:DXF、IGES

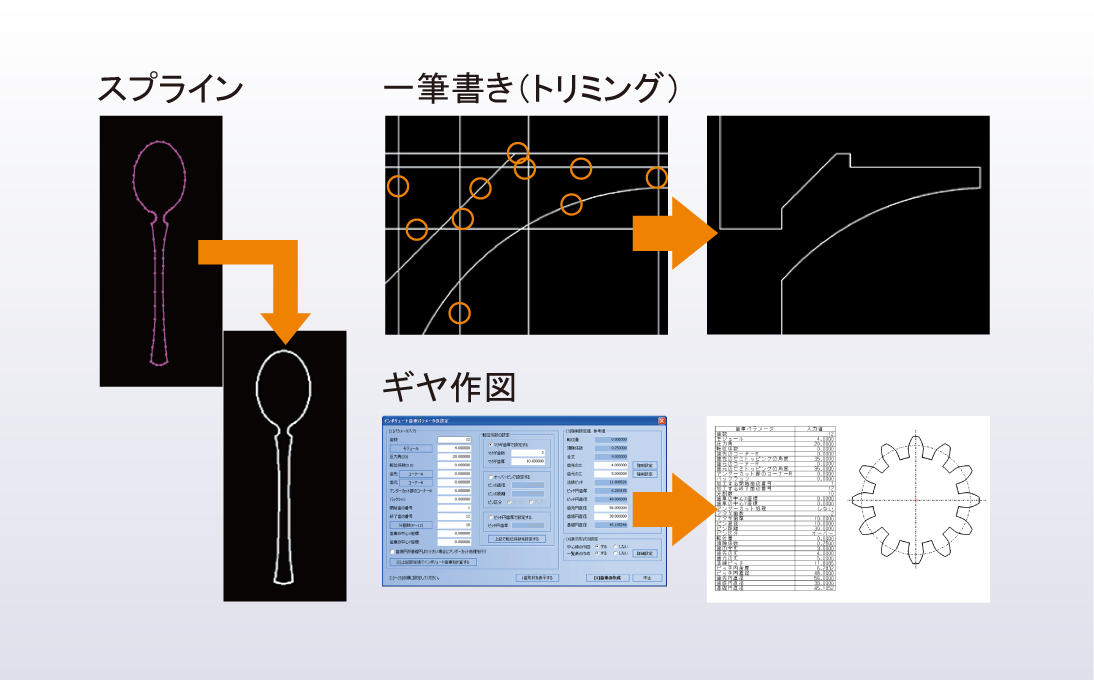

作図

点群から曲線を作図できるスプラインや、不要な部分を削除して作図するトリミングのほか、歯数、モジュール、圧力角、転位係数等のパラメータを入力するだけで歯車を作図できるギヤ作図機能など様々な作図方法を備えています。

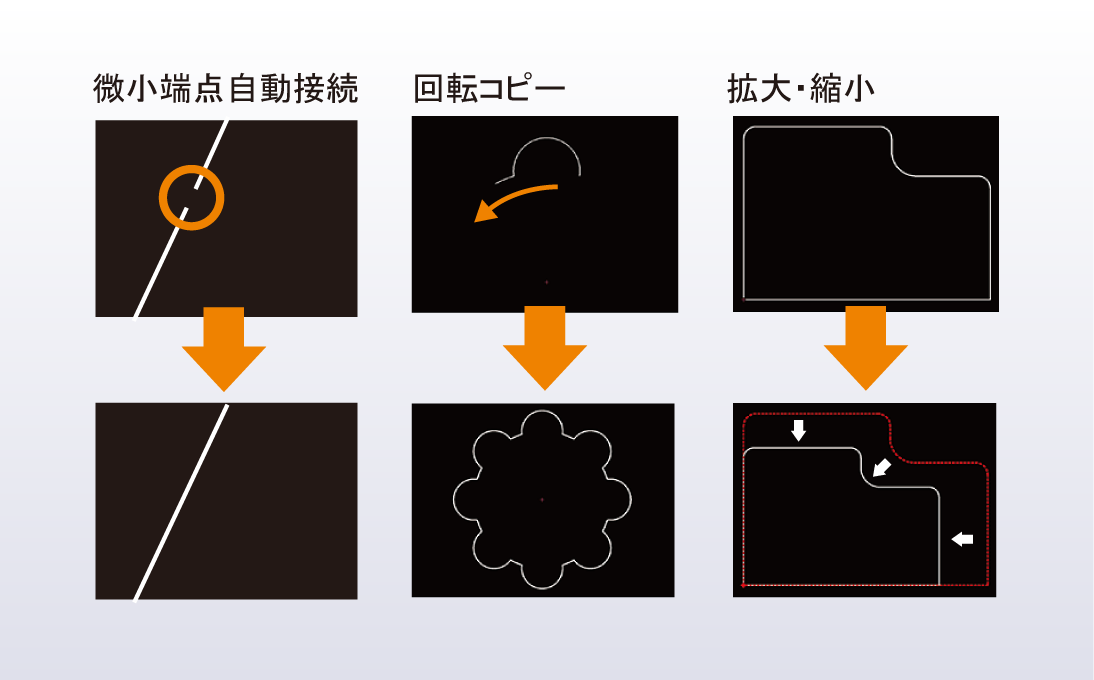

編集

微小に離れている端点同士を自動で接続したり、重複線を自動で削除したりといった、作図・編集をサポートする機能を搭載。図形の複写もワンタッチ。図形の拡大・縮小機能では、コーナーRも再計算します。

※CAD機能の詳細はナスカ・プロ CADの製品ページでご覧いただけます。

CAM機能 - NCプログラムを作成する

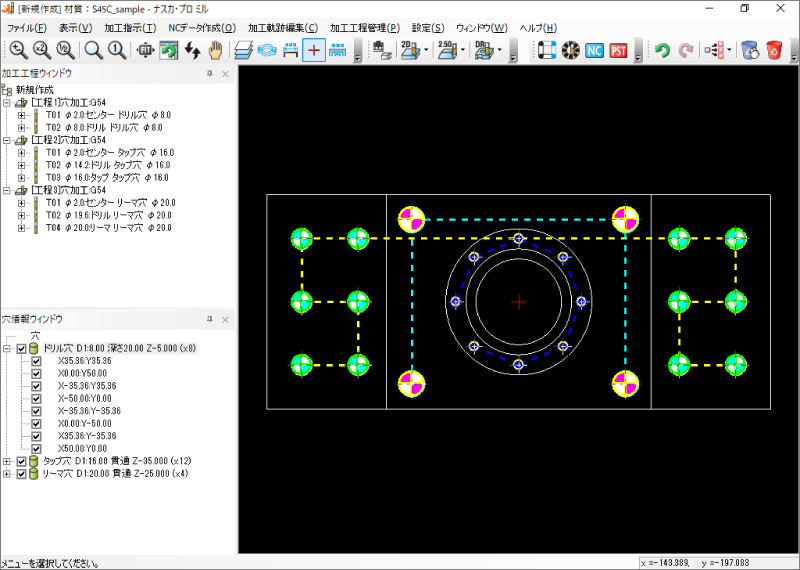

穴位置指示

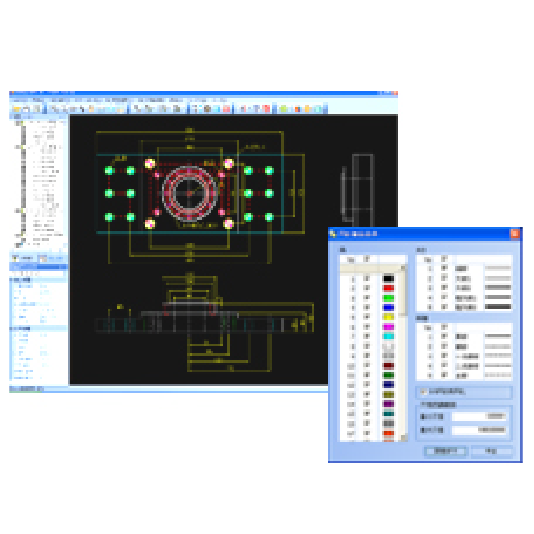

CADデータからの抽出機能

個別/範囲選択はもちろん、穴径・作図色・線種などの条件を指定し
て一括選択することができます。

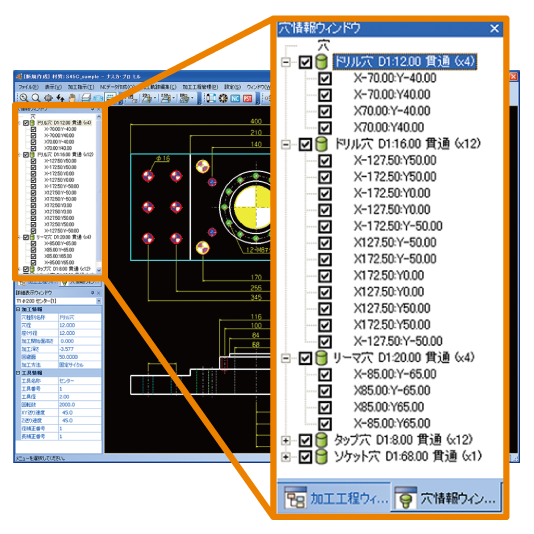

グループ化機能

設定した抽出条件により、自動でグループ化され、グループごとに工程を手動または自動で割り付けることができます。
穴径ごとに座標を確認可能。

豊富な加工指示方法

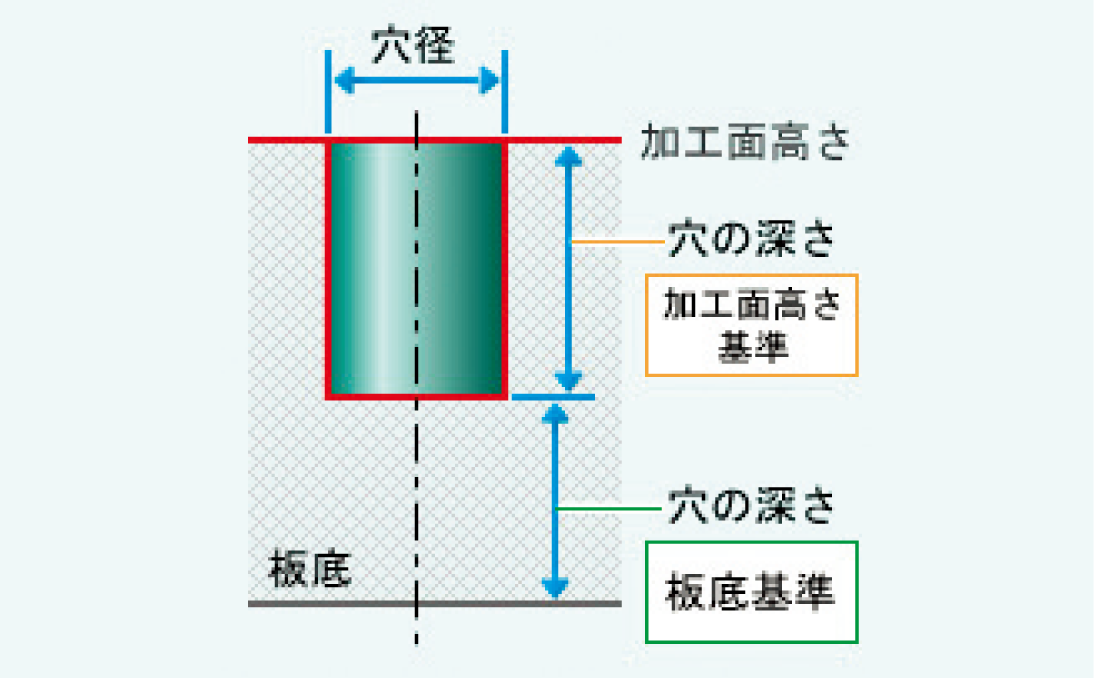

深さ指示

加工面を基準とした深さ指示の他、止め穴、座ぐりは、板底からの深さで指示もできます。

穴加工工程を自動で割り付け

穴加工タイプを選択して、加工したい穴を指定すれば、穴径が異なっていても一括で工程を割り付けることができます。

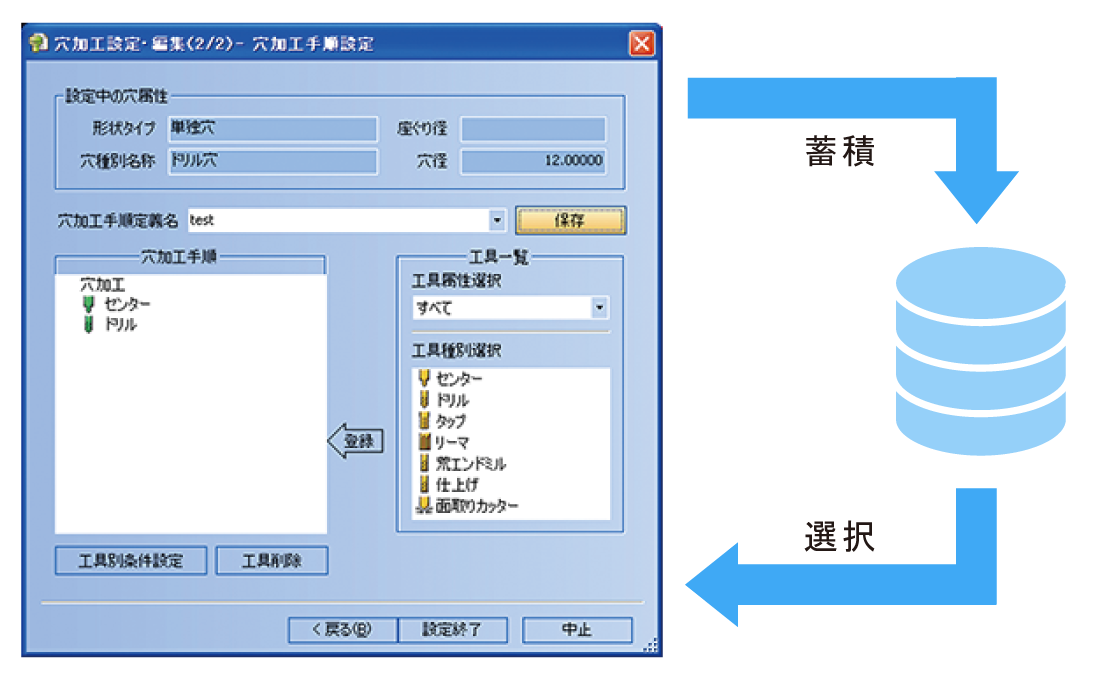

データベース

その都度工具や加工方法を指示する方法と、データベースを利用する方法があり、自由に選択ができます。データベースでは、材質名称、穴種別名称、工具種別名称、工具優先順位、穴加工手順を登録できます。

便利な機能

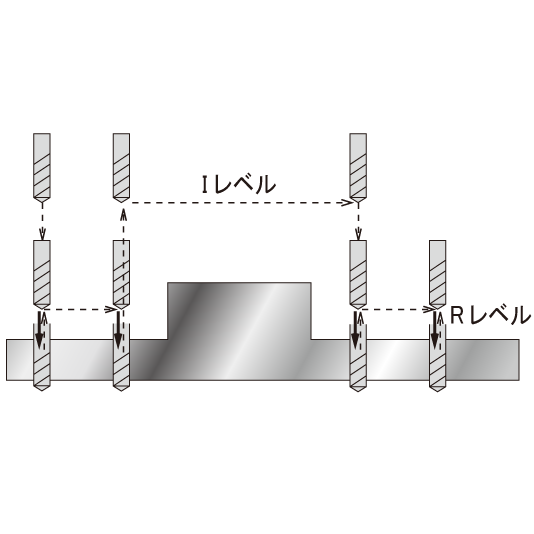

回避面設定

回避領域を設定して、高さを指定すれば、その領域はイニシャルレベルまで上昇して衝突を回避します。段差があっても大丈夫です。

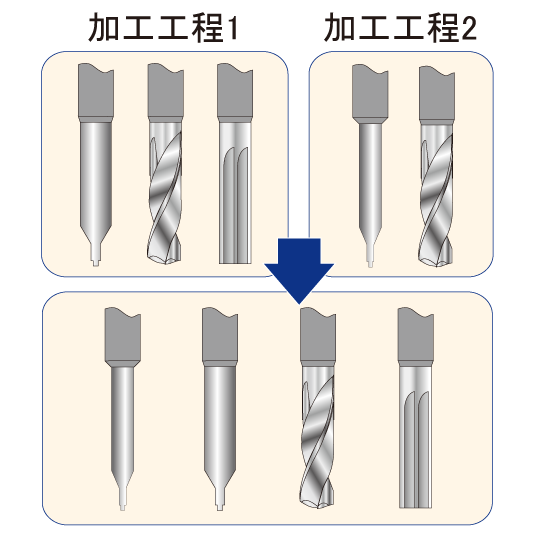

工具並べ替え

同じ工具をまとめて出力します。
深さごとに並べ替えることも可能で、効率の良いデータ出力が可能です。。

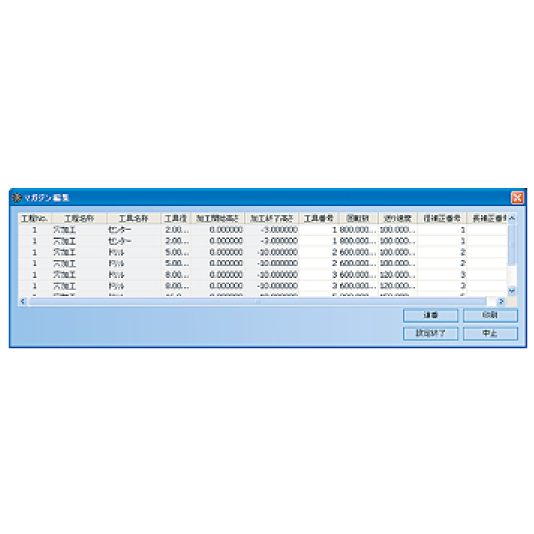

使用する工具のリストを一覧で表示

T番号に連番をつけたり、回転数やF値も変更ができます。
印刷もできるので、加工指示の際に役立ちます

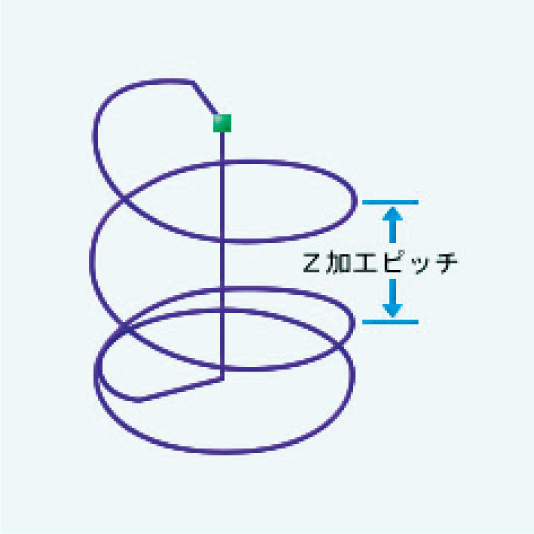

ヘリカル切削

フラットエンドでの輪郭加工で、ヘリカル切削ができます。

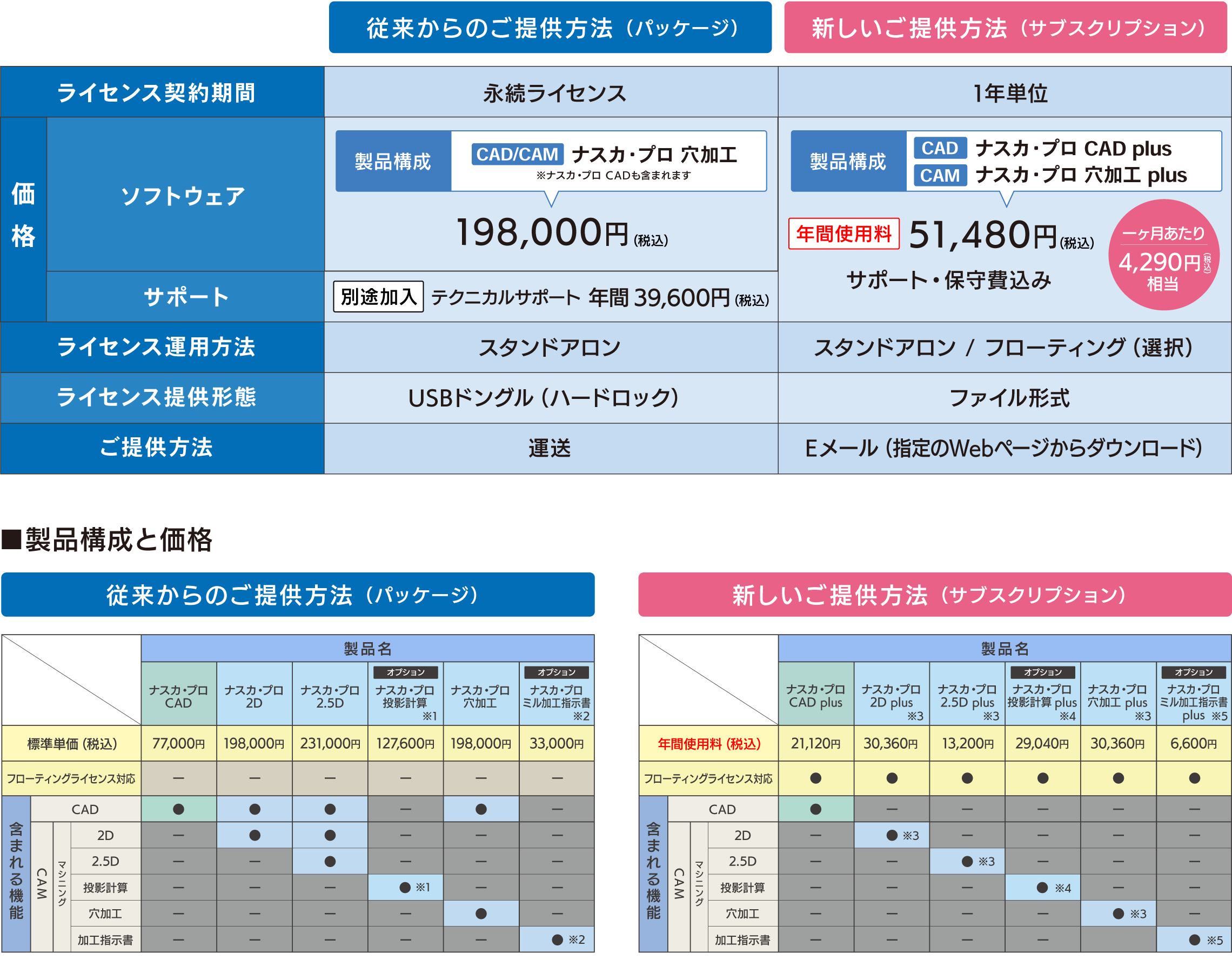

提供方法と価格

用途やご要望に合わせて、2つのご提供方法からお選び頂けます

従来からのパッケージ提供に加えて、年間使用料で製品をお使い頂ける「サブスクリプション」でのご提供方法を新たに開始しました。
「サブスクリプション」なら安価な使用料で製品を使い始めることができるので、導入にかかるコストを大幅に抑えることができます。



  • ※1:ナスカ・プロ 2.5Dのオプションです。
  • ※2:ナスカ・プロ 2D、ナスカ・プロ 2.5D、ナスカ・プロ 穴加工のオプションです。
  • ※3:CAMをご利用頂くには、同じライセンスサーバー内にナスカ・プロ CAD plusのライセンスを1つ以上お持ち頂く必要があります。
  • ※4:ナスカ・プロ 2.5D plusのオプションです。
  • ※5:ナスカ・プロ2D plus、ナスカ・プロ2.5D plus、ナスカ・プロ 穴加工 plusのオプションです。

サブスクリプション版のポイント

1

年間使用料で製品を使える!

導入にかかるコストを大幅に抑え、製品を使い始められます

サブスクリプションなら、安価な年間使用料で製品を使い始められるので、導入にかかるコストを大幅に抑えることができます。

2

年間使用料に保守・サポートコミコミ!

充実したサポートで安心して製品をお使い頂けます

年間使用料にサポートサービスが含まれているので、電話やメールによる製品の操作や各種設定のご案内はもちろん、お客様がお使いの図面データでの操作案内や、インターネットを使ってお客様のパソコンと同じ画面を見ながら操作をご案内するオンラインサポートもご利用頂けます。

3

複数ライセンスの一元管理ができる「フローティング」ライセンスに対応!

職場環境や製品のご利用状況に合わせてライセンス方式をお選び頂けます

お客様の職場環境や製品のご利用状況に合わせて、スタンドアロンかフローティングのどちらかを選択してお使い頂けます。
※所定のお手続きをして頂ければ、後から変更することも可能です

■フローティング

社内ネットワークの中でサーバーにつながったパソコンであれば、どのパソコンからでも製品をお使い頂けます。
さらに、サーバーで製品の使用状況をリアルタイムに確認できるので、複数のライセンスをお持ちの場合には、今どのパソコンがどの製品を使用しているかを一括で把握できます。
尚、製品はご購入頂いたライセンス数に関わらずパソコン何台にでもインストールすることができます。


■スタンドアロン

従来通りパソコン本体に固定してライセンスを付与し、製品をお使いいただけます。

お問い合わせ・見積り依頼

ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。

お問い合わせはこちら

動作環境

製品の動作環境は、検討サポートページの動作環境からご確認下さい。

動作環境を見る
