2次元CAD
ナスカ・プロ CAD

見やすいコマンドボタンや画面下の案内表示など、使いやすさを重視。
必要な機能を厳選し、抜群の操作性と機動力で作図作業にかかる負担を軽減します。

特長

直感で使える操作性

イラストを使った分かりやすいメニューボタンで直感的な操作が可能。
さらに、画面下に次の操作方法が表示されるので、迷うことなく簡単にお使いいただけます。


データ作成を効率化する機能満載

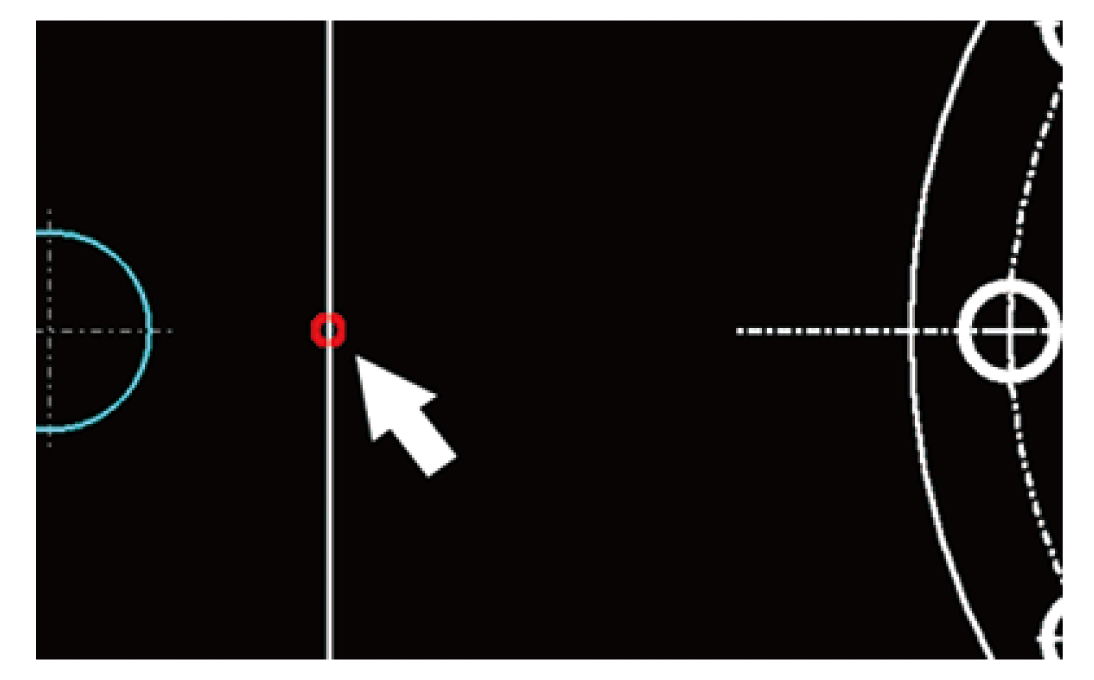

細かな点の指示も簡単に選択できるスナップ機能を搭載。端点や中点にマウスを近付けると、マウスの先に○が出るので簡単に点を指示することができます。
さらに、マウスホイールでの画面拡大・縮小や、UNDO/REDO(元に戻す/やり直し)機能など、作業を効率化する機能を搭載。
データ作成をよりスピーディーに効率化します。

主な機能

2次元に特化した実用的な機能を搭載

必要な機能を厳選、コンパクトにまとまった機能で直感的に作図できます。

入出力機能

取り扱いデータ形式

データの読込・出力の図形要素数は無制限で、大きなデータも取り扱えます。
<取り扱いデータ形式>
入力:DXF、IGES、NCプログラム、BMP
出力:DXF、IGES

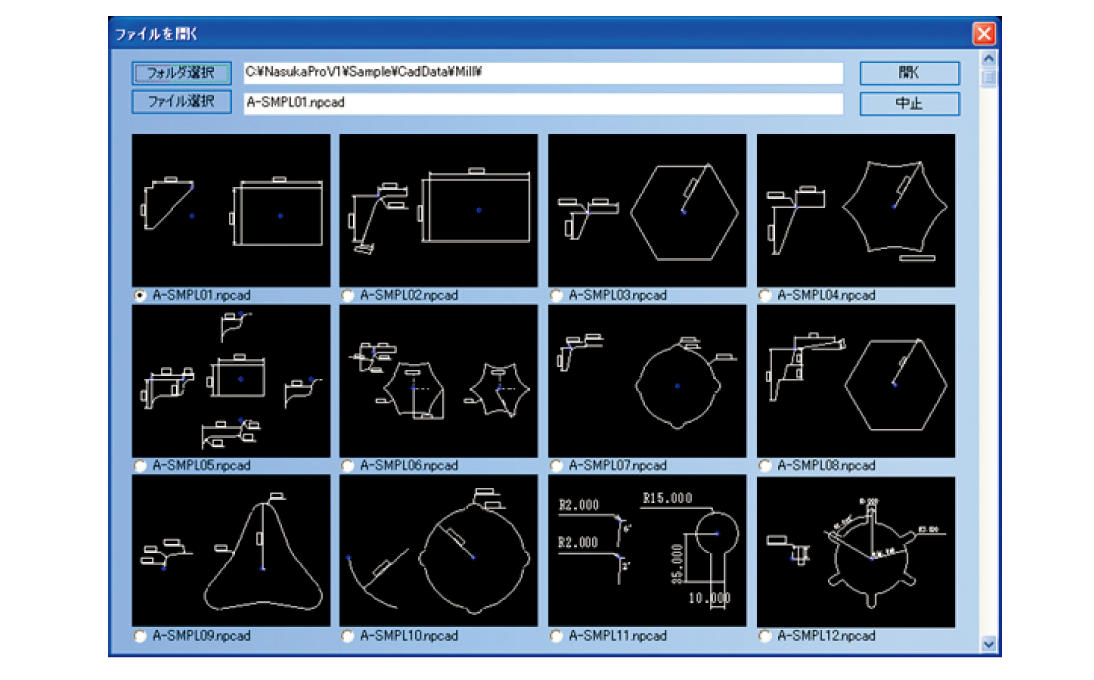

確認しながらファイルを選べる

独自の機能でCADデータを表示。目的のファイルをすばやく選択して開けます。

作図機能

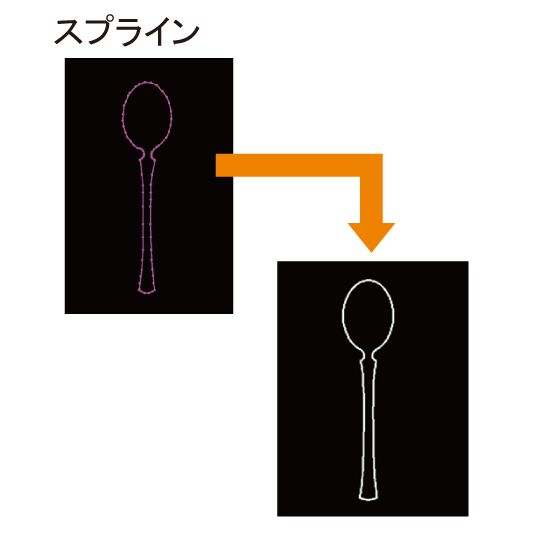

スプライン・楕円

直線や円弧の連続で描きます。点群から曲線を作図できます。

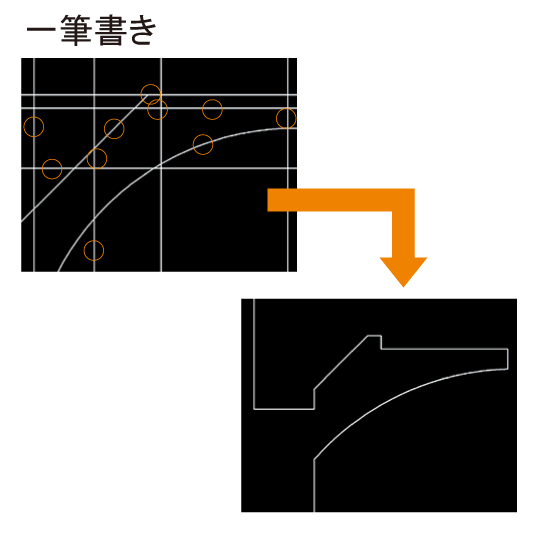

一筆書き(トリミング)

必要な部分を順にクリックしていくと、不要な部分を削除して、一筆書きの図形を作図できます。

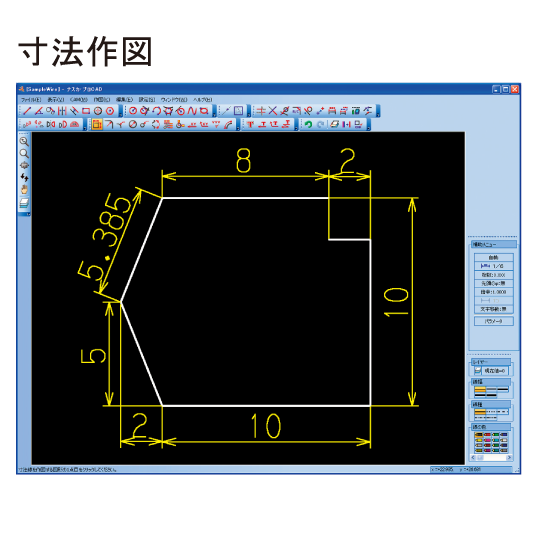

寸法作図

横・斜めを自動的に判別します。
点や円の追い寸、面の粗さなどの寸法も作図できます。

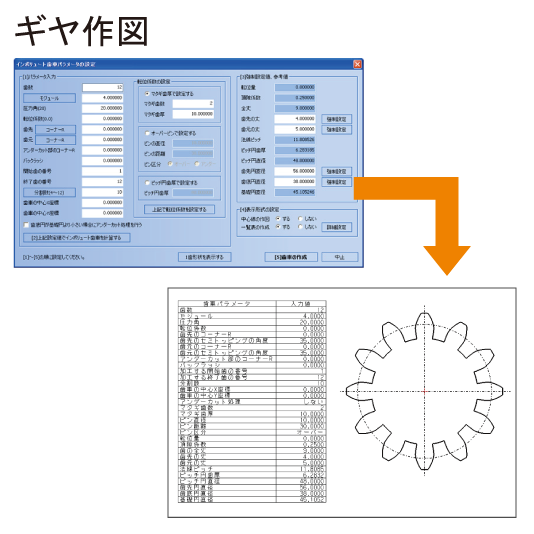

ギヤ作図

歯数、モジュール、圧力角、転位係数等のパラメータを入力するだけで歯車を作図できます。

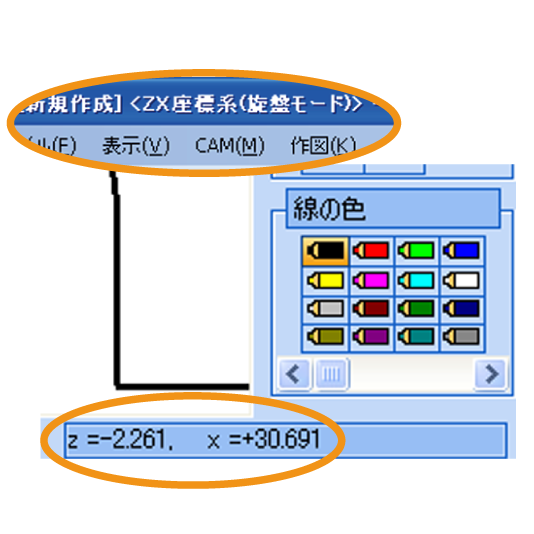

旋盤モード

旋盤モードに切り替えると、座標値をZXで表示します。X方向に直径値で入力します。

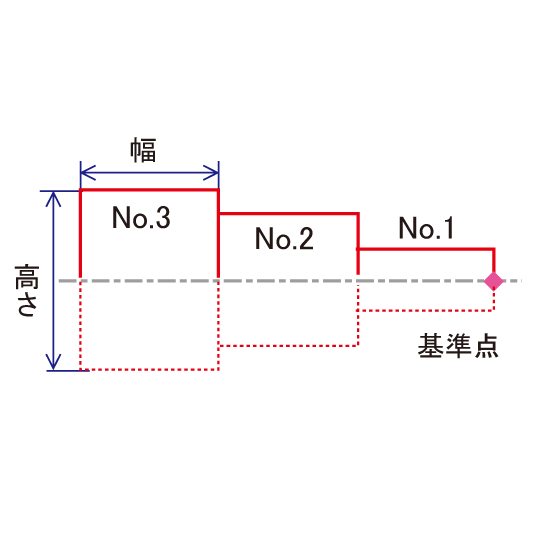

軸物形状の作図

旋盤の図面によくある軸物形状を表入力によりスムーズにできます。
形状の高さ(径)と幅を入力するだけです。

編集機能

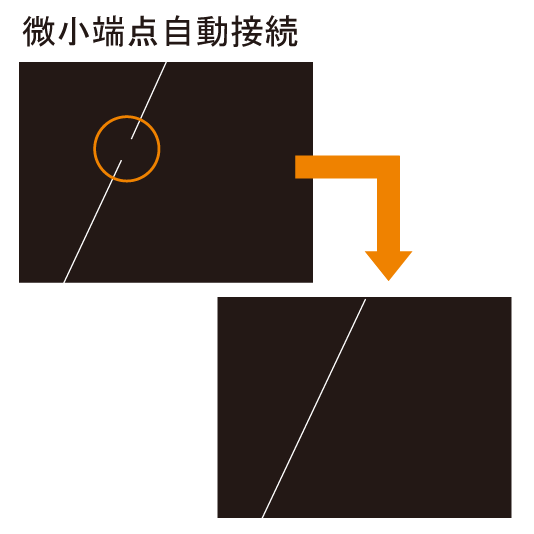

微小端点自動接続

ごくわずかに離れてしまった端点同士を自動で接続できます。

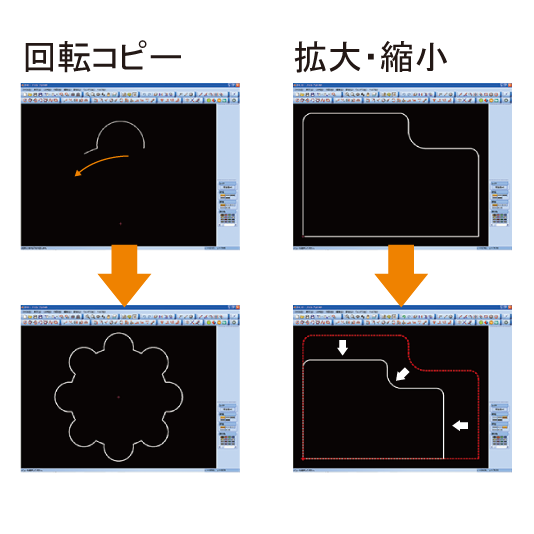

複写、拡大・縮小機能

各種複写がワンタッチ。
図形の拡大・縮小機能では、コーナーRも再計算します。

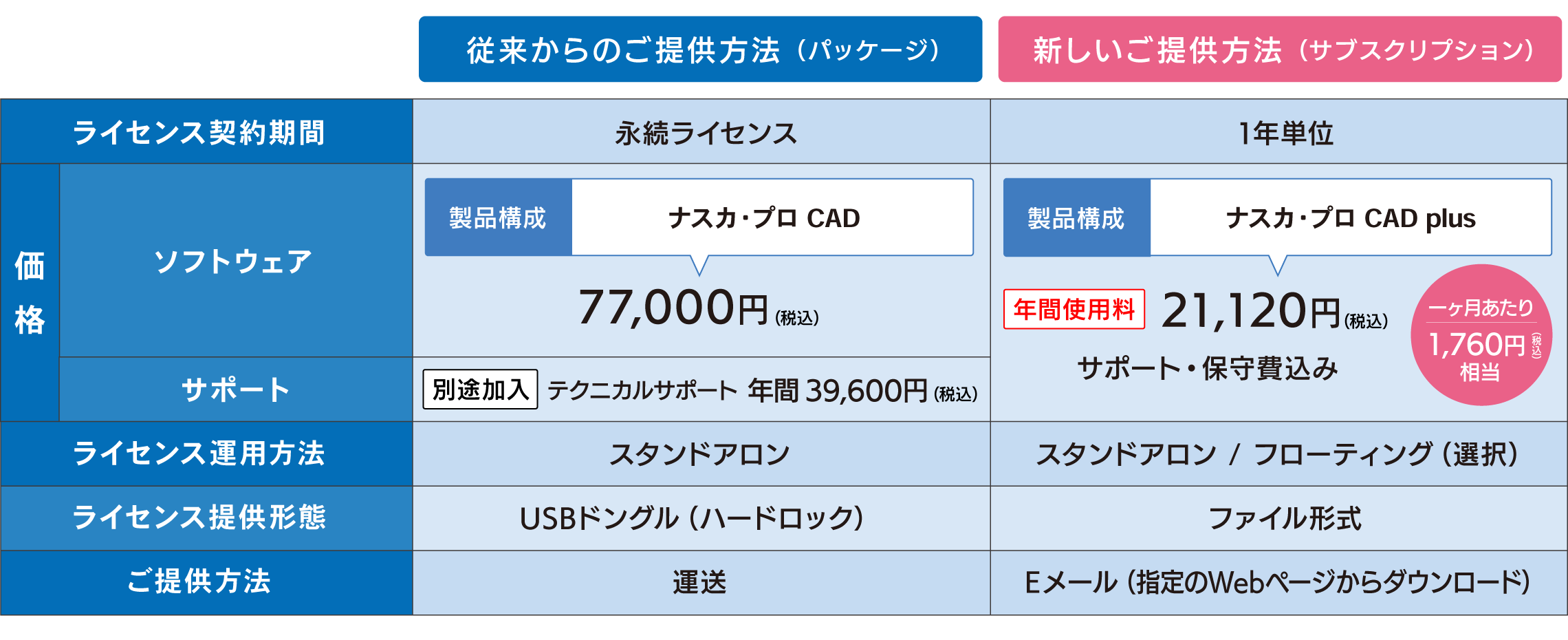

提供方法と価格

用途やご要望に合わせて、2つのご提供方法からお選び頂けます

従来からのパッケージ提供に加えて、年間使用料で製品をお使い頂ける「サブスクリプション」でのご提供方法を新たに開始しました。
「サブスクリプション」なら安価な使用料で製品を使い始めることができるので、導入にかかるコストを大幅に抑えることができます。



サブスクリプション版のポイント

1

年間使用料で製品を使える!

導入にかかるコストを大幅に抑え、製品を使い始められます

サブスクリプションなら、安価な年間使用料で製品を使い始められるので、導入にかかるコストを大幅に抑えることができます。

2

年間使用料に保守・サポートコミコミ!

充実したサポートで安心して製品をお使い頂けます

年間使用料にサポートサービスが含まれているので、電話やメールによる製品の操作や各種設定のご案内はもちろん、お客様がお使いの図面データでの操作案内や、インターネットを使ってお客様のパソコンと同じ画面を見ながら操作をご案内するオンラインサポートもご利用頂けます。

3

複数ライセンスの一元管理ができる「フローティング」ライセンスに対応!

職場環境や製品のご利用状況に合わせてライセンス方式をお選び頂けます

お客様の職場環境や製品のご利用状況に合わせて、スタンドアロンかフローティングのどちらかを選択してお使い頂けます。
※所定のお手続きをして頂ければ、後から変更することも可能です

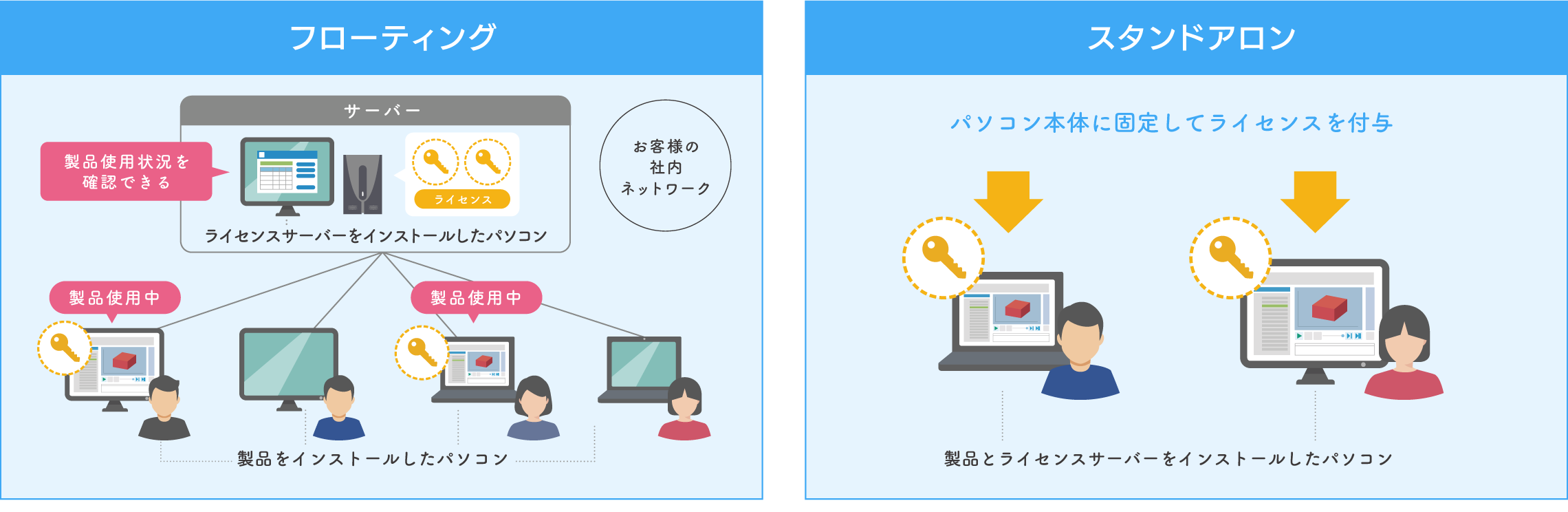

■フローティング

社内ネットワークの中でサーバーにつながったパソコンであれば、どのパソコンからでも製品をお使い頂けます。
さらに、サーバーで製品の使用状況をリアルタイムに確認できるので、複数のライセンスをお持ちの場合には、今どのパソコンがどの製品を使用しているかを一括で把握できます。
尚、製品はご購入頂いたライセンス数に関わらずパソコン何台にでもインストールすることができます。


■スタンドアロン

従来通りパソコン本体に固定してライセンスを付与し、製品をお使いいただけます。

よくあるご質問

Q読込可能なデータ形式について詳しく教えてください。

A2次元DXFデータ、2次元IGESデータ、NCプログラムを読み込めます。

2次元DXFデータ、2次元IGESデータ、NCプログラムの読込みに対応しています。
またビットマップデータによる色の境界線を線や円弧でCAD化する事も可能です。(ただし、精度を求める形状へのご使用はおすすめいたしません。)
また、別売のナスカ・プロ3Dビューを使えば、3次元データをナスカ・プロCADで読み込むことができます。詳しくはお問い合わせください。

Q相性の良いDXFバージョンを教えてください。

AR14が最も相性が良いです。

R14が最も相性が良く、続いてR12と2000です。

Qギヤの作図はできますか?

A旧JIS2級のインボリュート歯車(平歯車)の作成が可能です。

旧JIS2級のインボリュート歯車(平歯車)の作成が可能です。
ギヤ作図機能を搭載しており、歯数、モジュール、圧力角、転位係数などの掲載されている諸元表から歯車形状を作成できます。

Qレイヤー数は何層まで対応していますか?

A0~255までの256層に対応しています。

0~255までの256層のレイヤーに対応しています。

お問い合わせ・見積り依頼

ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。

お問い合わせはこちら

動作環境

製品の動作環境は、検討サポートページの「動作環境」にてご確認頂けます。

動作環境を見る
