マシニング用 2次元 CAD/CAM ナスカ・プロ 2D

とにかく簡単!操作案内表示やイラスト表示で、ほとんど取り扱い説明書を見なくても簡単にお使い頂ける優れた操作性と低価格を両立した2次元CAD/CAMです。NCプログラム作成をもっと早く、効率化します。

特長

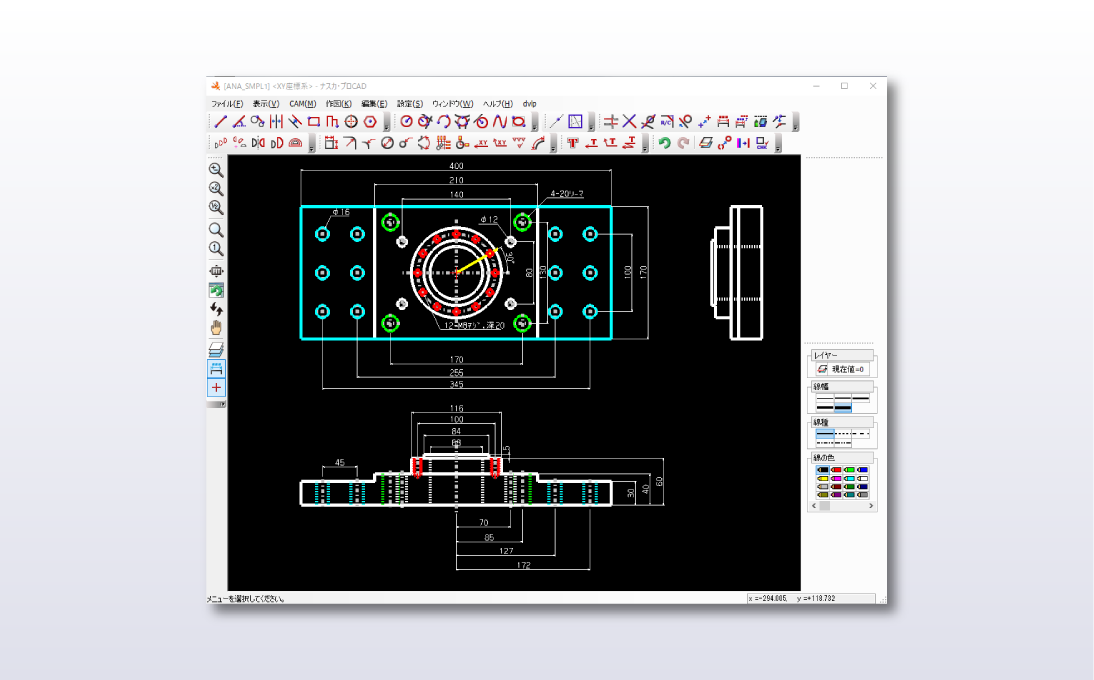

見やすさ、使いやすさを追求

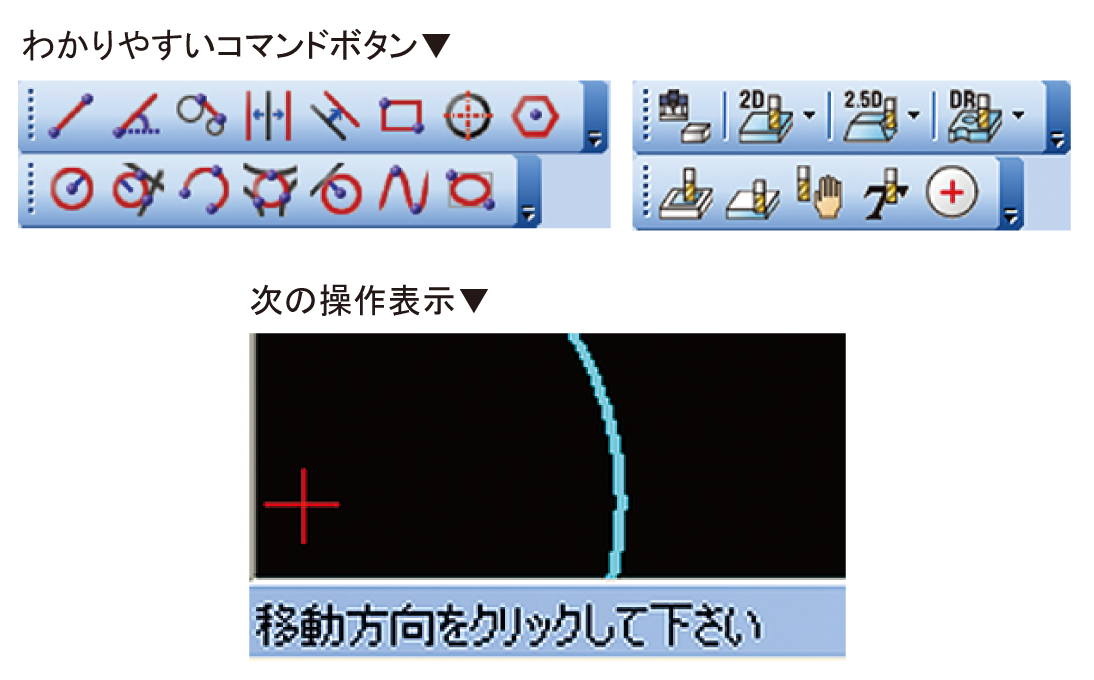

イラストを使った分かりやすいメニューボタンで直感的な操作が可能。
さらに、画面下に次の操作方法が表示されるので、迷うことなく簡単にお使いいただけます。


データ作成を効率化する機能満載

各工程をツリー状に表示し、ドラッグアンドドロップで工程の入れ替えができる工程編集機能や、UNDO/REDO(元に戻す/やり直し)機能など、作業を効率化する機能を搭載。
データ作成をよりスピーディーに効率化します。

主な機能

2次元に特化した実用的な機能

加工の大部分を占めるのは2次元加工。実用的な機能と抜群の操作性で即戦力として活躍します。

CAD機能 - 作図する

入出力

データの読込・出力の図形要素数は無制限で、大きなデータも取り扱えます。
<取り扱いデータ形式>
入力:DXF、IGES、NCプログラム、BMP
出力:DXF、IGES

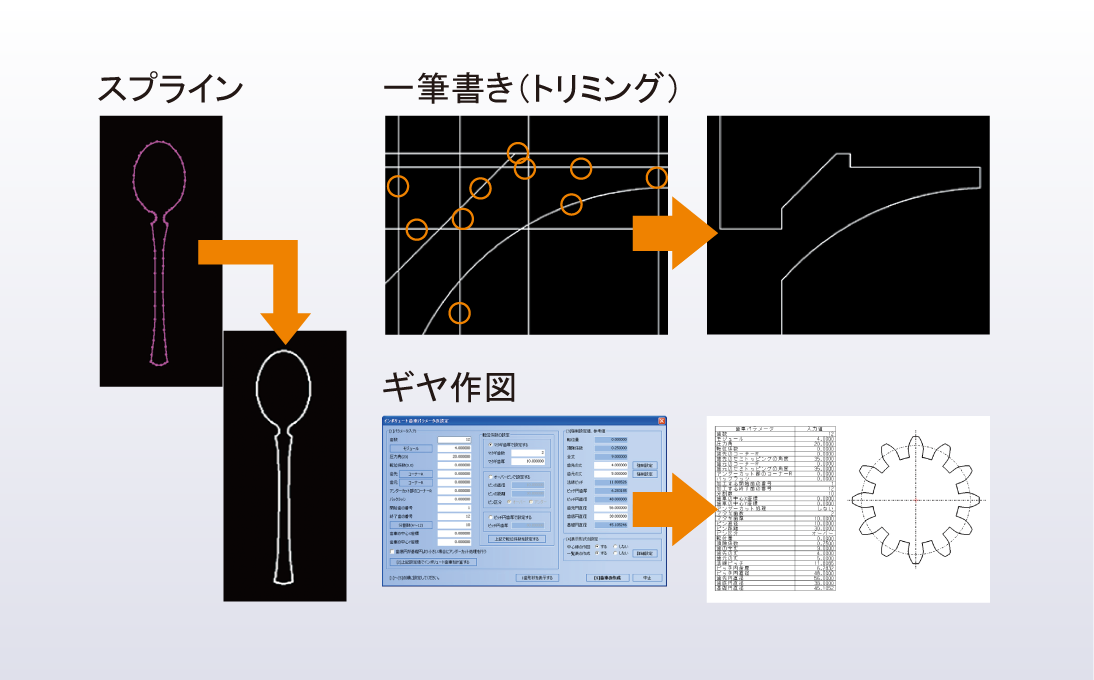

作図

点群から曲線を作図できるスプラインや、不要な部分を削除して作図するトリミングのほか、歯数、モジュール、圧力角、転位係数等のパラメータを入力するだけで歯車を作図できるギヤ作図機能など様々な作図方法を備えています

編集

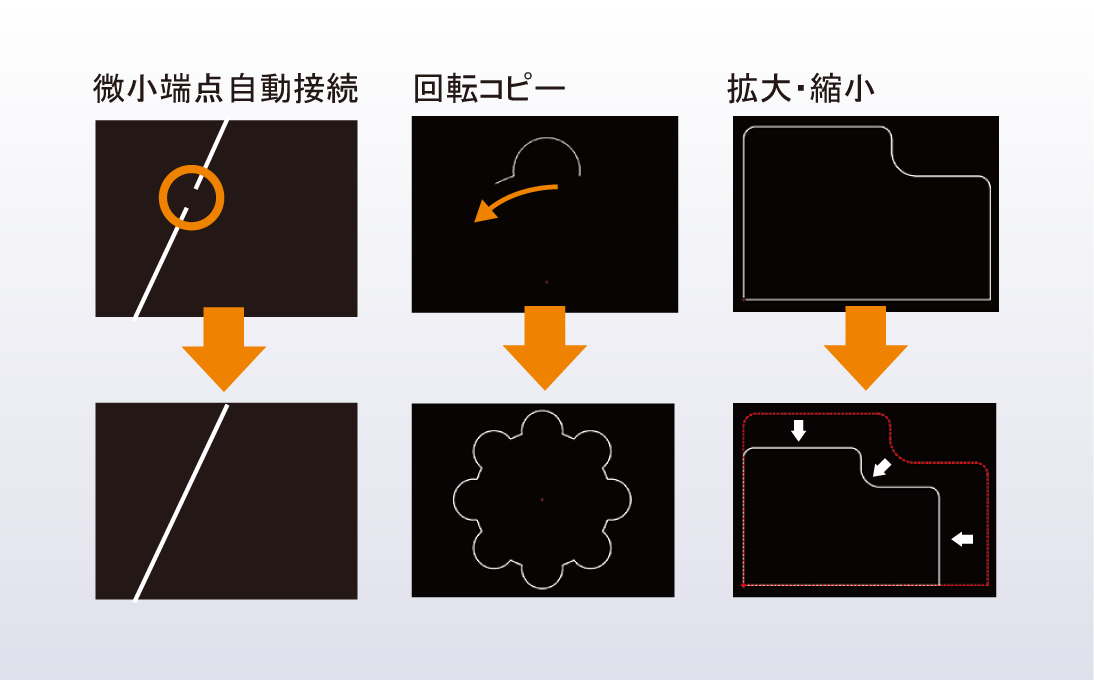

微小に離れている端点同士を自動で接続したり、重複線を自動で削除したりといった、作図・編集をサポートする機能を搭載。図形の複写もワンタッチ。図形の拡大・縮小機能では、コーナーRも再計算します。

※CAD機能の詳細はナスカ・プロ CADの製品ページでご覧いただけます。

CAM機能 ーNCプログラムを作成する

輪郭加工
パス作成効率アップ

アプローチ・逃げパターンを用意。アプローチ図形と加工方向を指示し、加工条件を設定するだけでデータが簡単に作成できます。

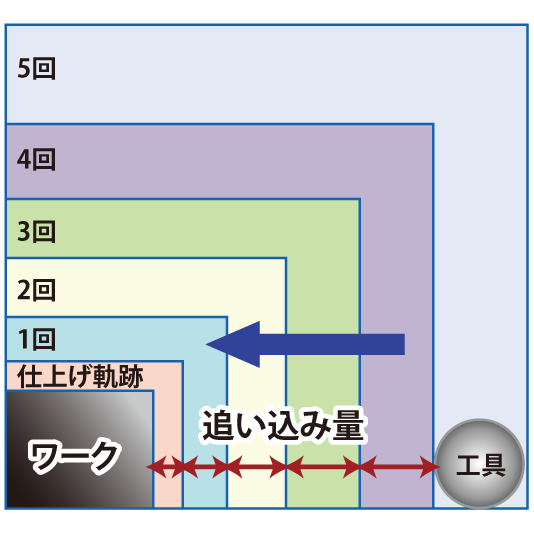

輪郭加工オフセット加工(仕上げ追い込み)
精度を出した時に便利

一度の操作で仕上げ加工時にピッチを変えながら最大5回までパスを出力できます。微調整ができるので、精度を出したい時に便利です。

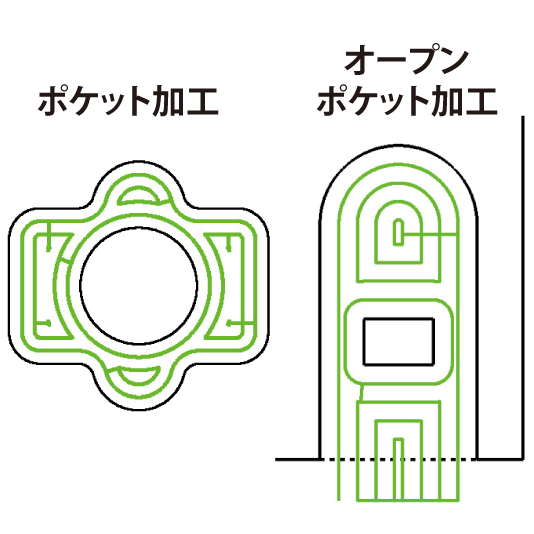

ポケット加工/オープンポケット加工
無駄を減らして効率アップ

画面上の輪郭や島を選択し、加工パターンと工具の種類を選択するだけで簡単に作成できます。同じ経路を通るパスを極力削減するとともに、工具の無駄な上昇を抑え、効率よく切削できます。

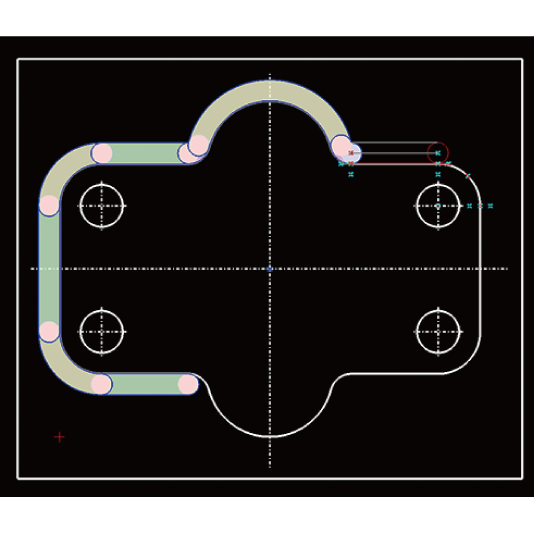

マニュアル加工
加工パスを思い通りに作成

手動(マウス)で、任意の軌跡が作成できます。直線や円弧などの、各図形指示の補助機能がありますので、簡単に指示ができます。

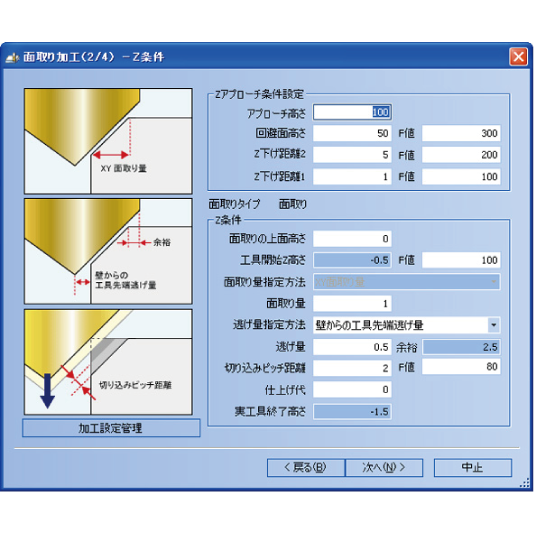

ポケット加工
パス作成効率アップ

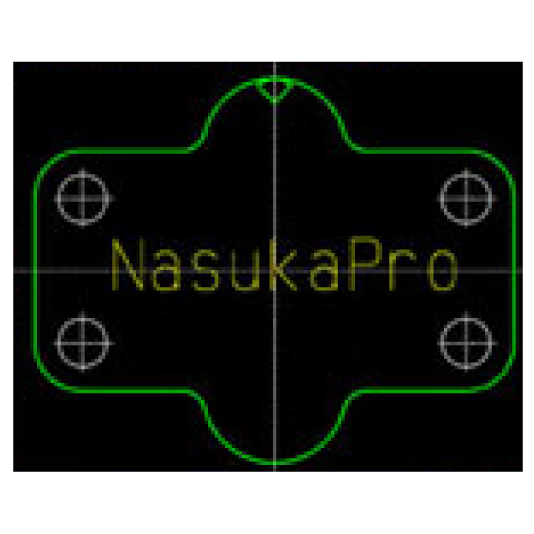

輪郭加工の指示をする要領で、簡単に面取り加工のパスを作成できます。

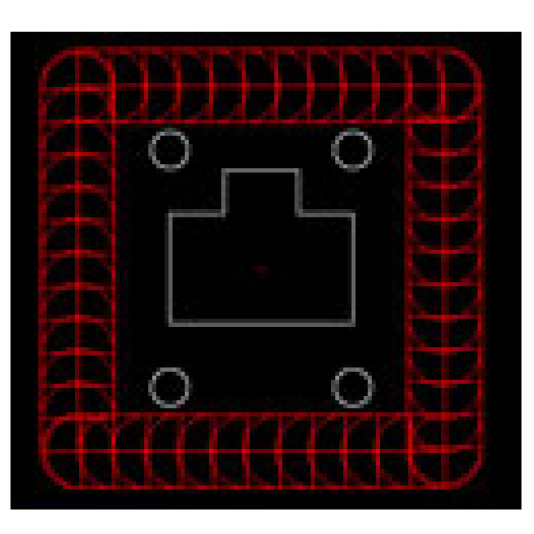

トロコイド加工
荒取り加工に便利

トロコイド加工は、切削負荷が一定になるため安心して加工することができます。

データ管理

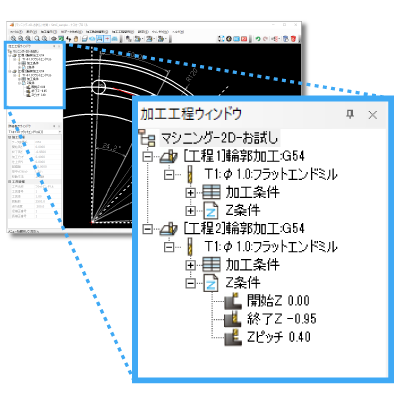

加工工程ウィンドウ

各工程がツリー状に表示されるので、工具や加工条件が常に画面上で把握できます。

設定管理機能

加工条件を一覧表に入力できるので、一括指示が可能です。また、一覧表の保存ができるので、2度目以降は登録データを呼び出すだけで設定が可能です。

加工サンプル

動画

ナスカ・プロ 2Dの実際の画面と操作を動画で簡単にご紹介しています。

ポケット加工編

オープンポケット加工編

輪郭オフセット加工編

面取り加工編

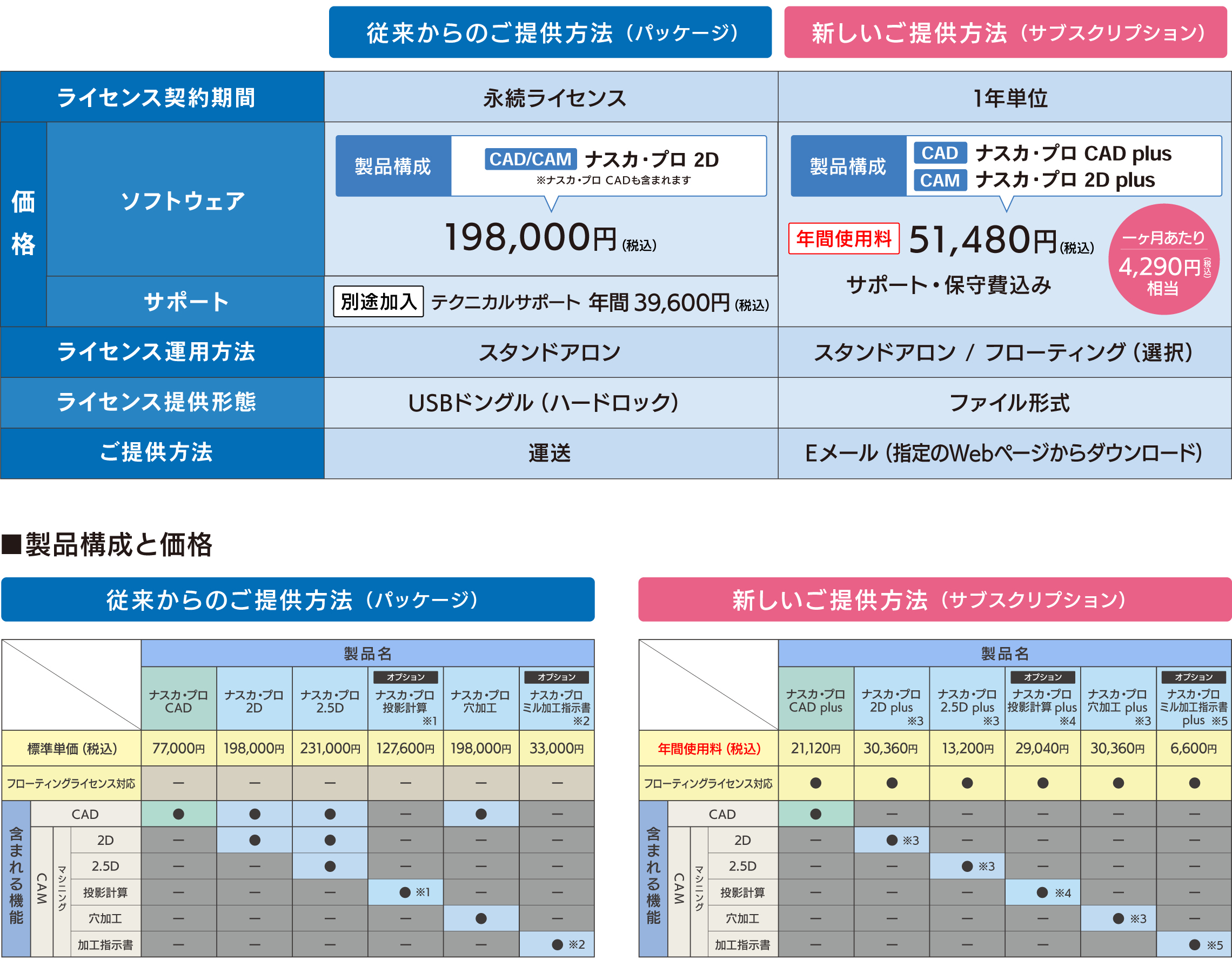

提供方法と価格

用途やご要望に合わせて、2つのご提供方法からお選び頂けます

従来からのパッケージ提供に加えて、年間使用料で製品をお使い頂ける「サブスクリプション」でのご提供方法を新たに開始しました。
「サブスクリプション」なら安価な使用料で製品を使い始めることができるので、導入にかかるコストを大幅に抑えることができます。



  • ※1:ナスカ・プロ 2.5Dのオプションです。
  • ※2:ナスカ・プロ 2D、ナスカ・プロ 2.5D、ナスカ・プロ 穴加工のオプションです。
  • ※3:CAMをご利用頂くには、同じライセンスサーバー内にナスカ・プロ CAD plusのライセンスを1つ以上お持ち頂く必要があります。
  • ※4:ナスカ・プロ 2.5D plusのオプションです。
  • ※5:ナスカ・プロ2D plus、ナスカ・プロ2.5D plus、ナスカ・プロ 穴加工 plusのオプションです。

サブスクリプション版のポイント

1

年間使用料で製品を使える!

導入にかかるコストを大幅に抑え、製品を使い始められます

サブスクリプションなら、安価な年間使用料で製品を使い始められるので、導入にかかるコストを大幅に抑えることができます。

2

年間使用料に保守・サポートコミコミ!

充実したサポートで安心して製品をお使い頂けます

年間使用料にサポートサービスが含まれているので、電話やメールによる製品の操作や各種設定のご案内はもちろん、お客様がお使いの図面データでの操作案内や、インターネットを使ってお客様のパソコンと同じ画面を見ながら操作をご案内するオンラインサポートもご利用頂けます。

3

複数ライセンスの一元管理ができる「フローティング」ライセンスに対応!

職場環境や製品のご利用状況に合わせてライセンス方式をお選び頂けます

お客様の職場環境や製品のご利用状況に合わせて、スタンドアロンかフローティングのどちらかを選択してお使い頂けます。
※所定のお手続きをして頂ければ、後から変更することも可能です

■フローティング

社内ネットワークの中でサーバーにつながったパソコンであれば、どのパソコンからでも製品をお使い頂けます。
さらに、サーバーで製品の使用状況をリアルタイムに確認できるので、複数のライセンスをお持ちの場合には、今どのパソコンがどの製品を使用しているかを一括で把握できます。
尚、製品はご購入頂いたライセンス数に関わらずパソコン何台にでもインストールすることができます。


■スタンドアロン

従来通りパソコン本体に固定してライセンスを付与し、製品をお使いいただけます。

よくあるご質問

Qポストは自分で編集できますか?

Aサンプルポストを参考に独自のポスト作成が可能です

ナスカ・プロのポストは、お客様自身に編集していただける分かりやすい設定画面と、ポストコマンド一覧を掲載した資料をお付けしています。
製品出荷時にサンプルポストが付いておりますので、これを参考にお客様独自のポスト作成が可能です。
また、弊社でもポスト作成を承っておりますので、詳しくはお問い合わせください。

Qナスカ・プロ2Dで穴あけ加工は可能ですか?

A座標値が(XY)の出力であれば対応可能です。
固定サイクルまで出力する場合はナスカ・プロ穴加工も合わせてご検討ください。

穴あけ希望の座標値が(XY)の出力だけでしたら、ナスカ・プロ2Dの[円の中心抽出]で対応可能です。
固定サイクル(穴あけサイクル ※G73,G81,G82,G83,G84 など)をプログラム内に出力されたい方は、ナスカ・プロ 穴加工も合わせてご検討ください。

お問い合わせ・見積り依頼

ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。

お問い合わせはこちら

動作環境

製品の動作環境は、検討サポートページの動作環境からご確認下さい。

動作環境を見る
