旋盤用 加工シミュレーション ナスカ[描画・編集](旋盤用)

加工軌跡を描画するだけでなく、NCプログラムをチェックしたり、加工時間等の情報も表示する加工シミュレーションソフト。
様々な機能でNCプログラムの確認作業を強力にサポートします。

特長

充実のチェック機能

パソコン上でNCプログラムを高速でシミュレーション可能。
機械にかける前にミスを発見できるので安全です。
また、機械を止めずにチェックができ、作業を効率化します。


編集作業が一段とスムーズに

最大編集容量が無制限。(※描画容量には制限があります。最大128KB)
さらに、UNDO/REDO(元に戻す/やり直し)機能など、作業をスムーズにする機能を搭載し、データ作成をよりスピーディーに効率化します。

主な機能

NCプログラムの確認作業を強力にサポート

リアルな描画で、ミスを軽減します。

描画機能

NCプログラムの状態を表示

描画中の状態を画面上部に表示するので、描画だけではチェックしきれないミスを防ぎます。加工時間や加工距離も計算して表示します。
刃物の交換や加工の段取り、見積りの計算等にご利用いただけます。

※マクロデータの描画はできません。複合固定サイクルは一部描画可能です。固定サイクル部分は簡易描画であり、切削距離、加工時間もこれに従った簡易計算です。

描画停止文字列の設定

指定した文字列を検索し、発見位置で描画が一旦停止します。
また、指定位置まで高速で描画後、そこから1行ずつゆっくりチェックすることもできます。

描画色は工具ごとに設定

描画色を工具別に設定できます。
工具交換の確認に最適で、工具色は16色から選択します。

最大値、最小値の確認

描画停止時点でのZ、Xの座標値や回転数・送り速度等の最大値・最小値を表示します。

複合旋盤の描画可能

複合旋盤用NCプログラムの描画に対応しています。
C軸、Y軸データ、穴あけ固定サイクルなどをシミュレーションします。
※OpenGL対応グラフィックアクセラレータを搭載していないパソコンでは動作保証致しません。B軸データは非対応です。

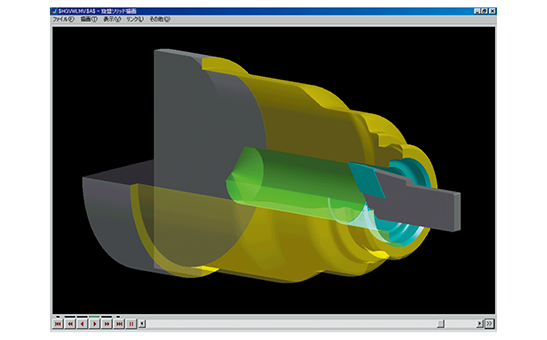

ソリッド描画
内径加工も確認

1/4単位でワークを透かしたり、切ったりできます。
実際には確認しにくい内径加工の様子もはっきり確認できます。
画面を印刷することもできます。

気になる箇所をじっくり確認

気になる箇所があれば、何度でも戻って再生できます。
逆再生で確認したい箇所も簡単に発見できます。

工具ごとに色分け表示

描画色は工具ごとに設定できます。
設定した工具色がシミュレーションに反映されます。
工具交換の確認に便利です。

各メーカーに対応

また標準でNC工作機械メーカー別解析条件を付属しているので、導入後すぐに使えます。

<サンプル設定対応メーカー>
ファナック(株)、三菱電機(株)、オークマ(株)(順不同、敬称略)
<複合機能コード対応メーカー>
(株)森精機製作所、日立精機(株)(順不同、敬称略)

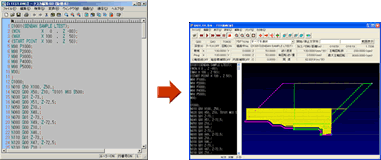

NCプログラム編集

NCプログラム専用エディタ

Gコード、Mコードなどアルファベット部分は青字で表示。
非常に見やすく、入力ミスを防ぎます。
さらに、修正したNCプログラムを描画ソフトですぐチェックできるので、編集作業の効率がアップします。

検索・置換機能

最大128対の同時検索・置換が可能です。
同じNCプログラムを異なるメーカーのNC工作機械で加工する場合等に活躍します。
よく使う置換パターンを登録しておくと編集効率がさらにアップします。

多彩な変換

「こんな変換できたら」にお応えし、演算変換や 符号反転など便利な機能を搭載しています。古いデータもすぐに見やすい形に変換できます。

Nリナンバー、 GFモーダル、演算変換、IK/R変換、 符号反転

複数列印刷機能

印刷するときに複数列(最大8列)で印刷します。
NCプログラムが見やすく、紙の節約ができます。

マルチファイル編集

複数のファイルを同時に表示できます。(最大16ファイル)
別ファイルの一部をコピーしたり、見ながら入力するなどの比較編集に便利です。

他社CAMで作成したNCプログラムにも対応

他社のCAMで作成したものでもテキスト形式のNCプログラムなら、描画・編集できます。

  • ※ソフトの動作は、弊社で定めた仕様に基づくもので、NC工作機械メーカーの仕様との完全対応を保証するものではございません。
    対応コマンドであっても、記述の仕方によっては期待通りに解析できない場合がございます。
    ご購入にあたっては、あらかじめ体験版でご確認ください。

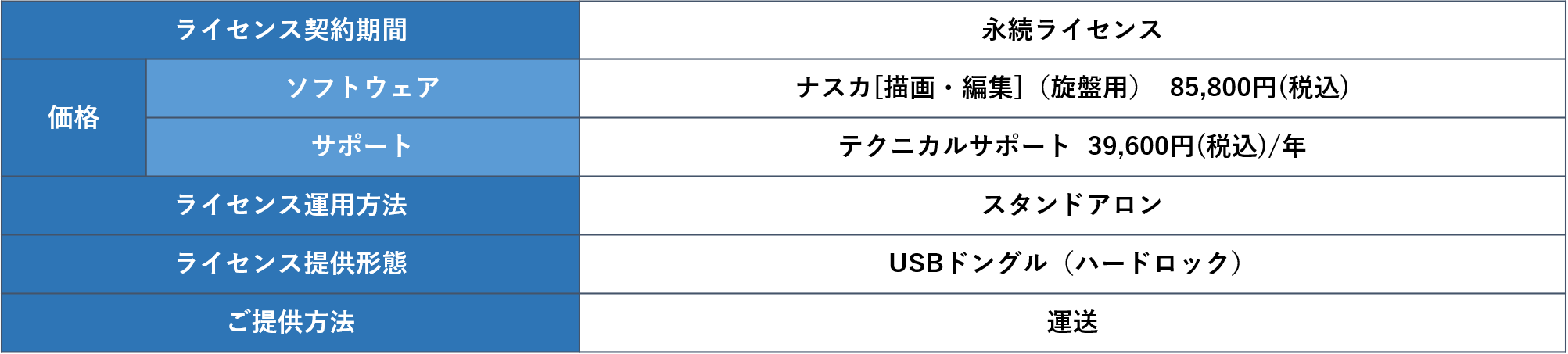

提供方法と価格

よくあるご質問

Qナスカ描画 編集(旋盤用)とNazca Neo Verioの違いを教えてください。

A

●ナスカ描画 編集(旋盤用)
より簡単に、素早く、加工経路だけを確認したい方におすすめの製品です。
・複雑な設定はありません。
・軽い操作感でスピーディに加工経路を確認できます。
パッケージ版としてご購入いただけます。

●Nazca Neo Verio
より詳しくNCプログラムを検証したい方、加工物のイメージを付けたい方におすすめの製品です。
・チップ形状と素材形状を立体的に表示し、加工のイメージがわかりやすいのが特徴です。
・G00干渉等はワークが赤く表示されるので、安全確認にも貢献します。
・加工経路をクリックして座標を確認したり、より詳しい検証が可能です。
サブスクリプションリプション(年間使用料)のみのご案内です。
旋盤だけでなく、マシニング・ワイヤーのNCプログラムもシミュレーションも可能です。

Nazca Neo Verioの詳細はこちら

お問い合わせ・見積り依頼

ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。

お問い合わせはこちら

動作環境

ナスカ[描画・編集](旋盤用)の動作環境は、検討サポートページの動作環境からご確認下さい。

動作環境を見る
